GrabCAD四百万会员纪念奖杯结构设计

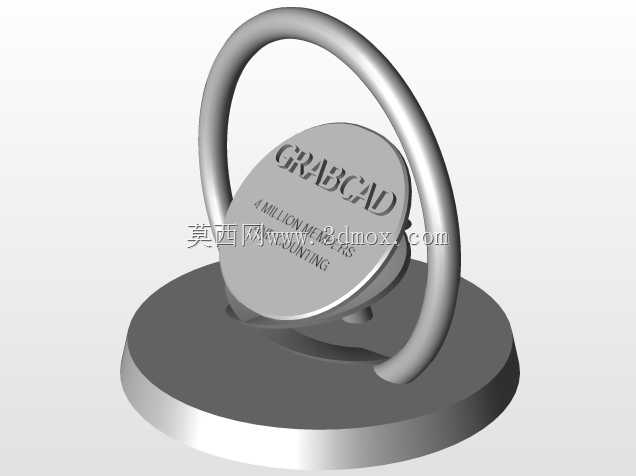

　　这套纪念奖杯的三维结构方案，最初的定位是工程社区里程碑节点的线下陈列载体，整体造型跳出了传统杯状奖杯的固化思路，把环形纪念元素、中心铭牌展示区、底部承托基座三个核心模块做了一体化融合，既可以放在企业展厅的开放展架上作为行业活动纪念陈设，也能拆解为小型桌面摆件放在工程师工位、技术交流区的展示柜中，甚至可以作为三维设计赛事的颁奖实物原型，适配3D打印、五轴铣削、金属铸造等多种加工路径。

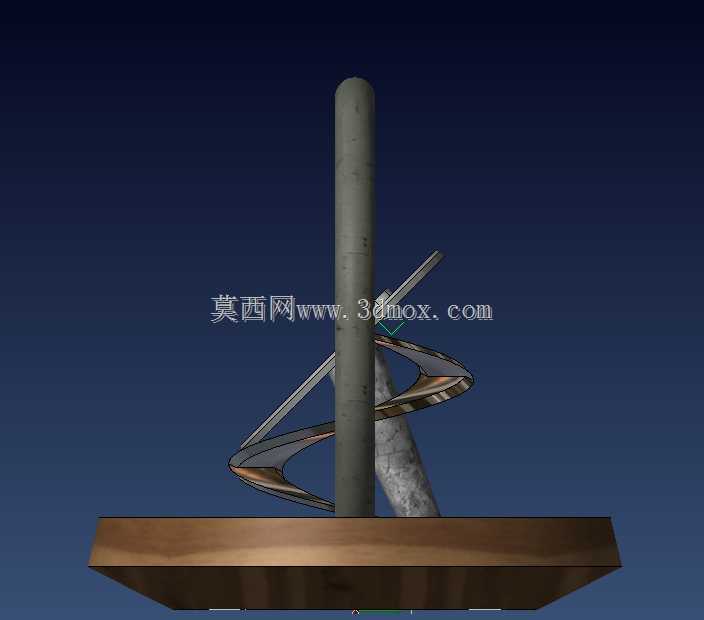

　　从结构分层来看，最上方的大直径环形构件是整个作品视觉占比最高的部分，环体采用等截面圆管扫掠成型，环身没有额外做突兀的装饰凸起，表面预留了细微的做旧纹理映射区域，模拟长期陈列的金属磨砂质感，环体的内径尺寸经过反复校核，刚好可以完整框住中心的圆形铭牌区域，不会在常规正面观看视角下遮挡铭牌上的标识内容，环体的两个下端落点并没有直接悬空，而是通过隐藏的连接筋和下方的中心支撑柱做刚性衔接，连接筋的厚度控制在3毫米左右，从正面观看时几乎处于视觉盲区，既保证了大环的结构强度，避免大尺寸环形件在搬运、陈列过程中出现受力变形，也不会破坏整体悬浮感的视觉效果。

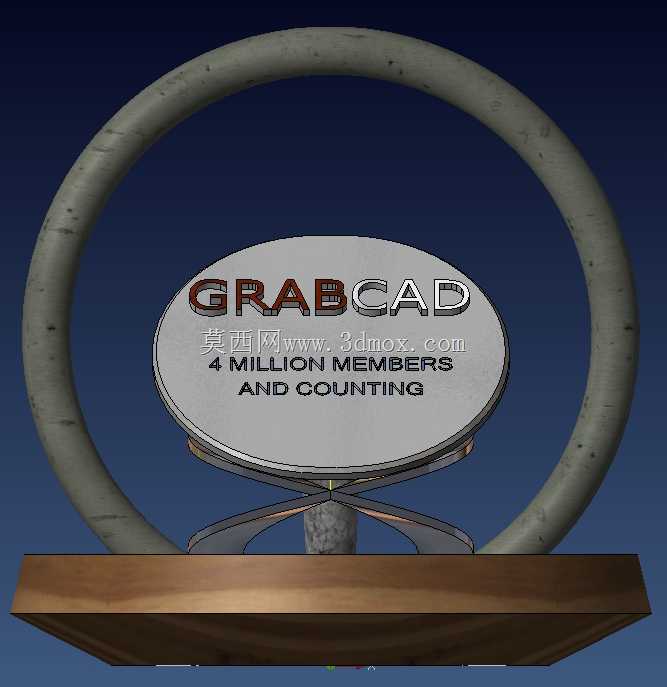

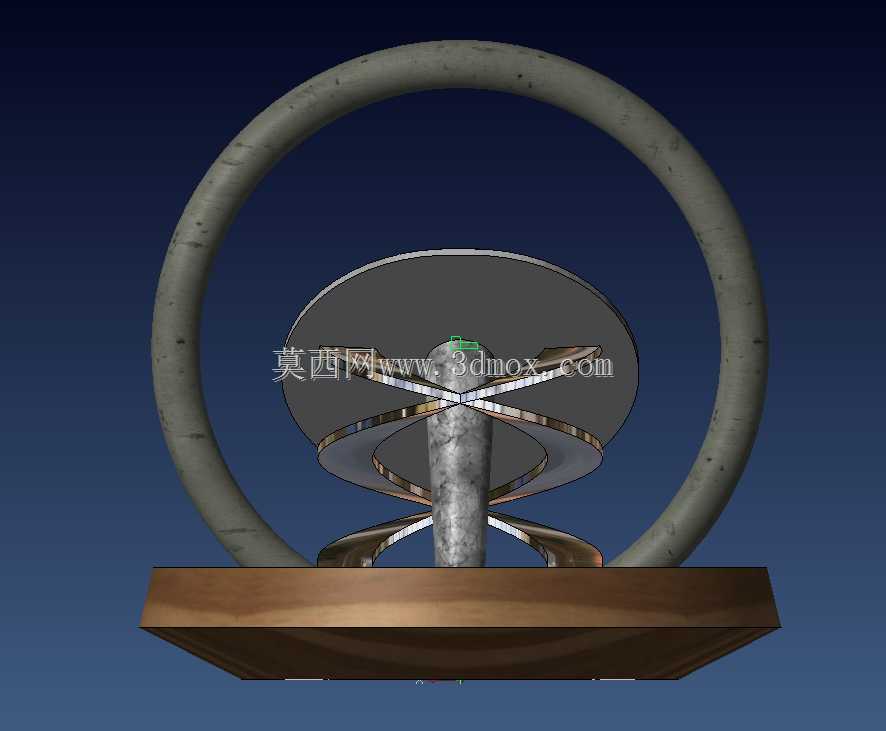

　　中心区域的圆形铭牌是整个奖杯的信息承载核心，铭牌采用薄圆盘结构，盘面做了微凸的弧面处理，避免平面反光导致标识内容在展厅灯光下看不清，铭牌的边缘做了0.5毫米的小圆角过渡，没有尖锐棱边，铭牌下方并没有直接落在基座上，而是通过三根呈120度均匀分布的流线型支撑肋和底部的中心立柱连接，支撑肋的曲面做了顺滑的拔模处理，如果采用铸造或者3D打印加工，不需要额外添加支撑结构就能一次成型，支撑肋的排布位置特意避开了铭牌正面的视觉投影区，从正面看过去三根肋条刚好汇聚到中心立柱的顶端，形成类似托举的视觉张力。

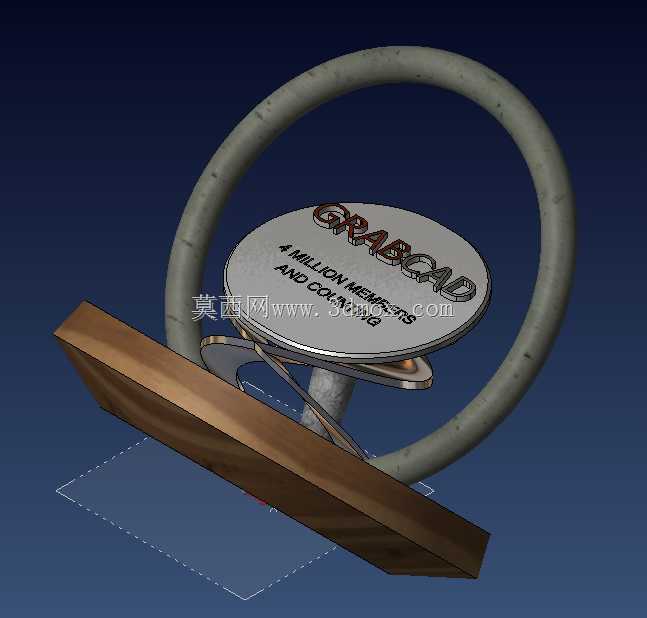

　　底部的承托基座采用宽边矩形台结构，基座的上表面做了仿木质纹理的分层设计，基座的整体宽度比上方大环的外径宽出15%左右，重心完全落在基座的支撑面范围内，哪怕陈列台面有轻微的倾斜或者意外的小幅触碰，整个奖杯也不会出现倾翻的问题，基座的底部四个角预留了隐形的防滑垫安装槽，可以粘贴橡胶防滑垫，避免金属材质的基座在玻璃、大理石展台上出现滑移，基座的内部做了镂空减重设计，如果采用金属机加工制作，可以在保证基座刚性的前提下大幅降低整体重量，方便搬运和转运，镂空区域还可以预留配重块安装位，根据实际陈列需求调整整体重量，进一步提升放置稳定性。

　　在安装边界的考量上，整个奖杯的最大外轮廓尺寸控制在展架常规层间距的适配范围内，环形构件的最高点距离基座底面的高度，和普通中型纪念奖杯的陈列尺寸保持一致，不需要额外定制加高的展示层，各个零部件之间的连接位置都预留了定位止口，装配时不需要复杂的工装夹具，只需要通过粘接或者小规格沉头螺丝就能完成整体组装，沉头螺丝的安装位置全部设计在基座底面和环体背面的隐蔽区域，不会在正面可视区域露出连接痕迹。如果后续需要做不同比例的缩放衍生版本，只需要等比例调整所有截面的厚度参数，环形件、支撑肋、基座的强度比例都能保持一致，不需要重新做结构校核，小比例版本可以作为桌面伴手礼，大比例版本可以放在展厅入口作为主题陈列装置，整套结构没有复杂的异形传动部件，加工容错率高，不管是采用光敏树脂3D打印做手板验证，还是采用铝合金五轴加工做金属成品，都能顺利实现设计效果，曲面部分的曲率全部做了连续性检查，没有出现曲率突变的褶皱面，后续做渲染、数控编程的时候都不会出现破面或者加工过切的问题。
