小型传感设备外接安装防护壳体

　　这套壳体结构面向小型传感采集终端的外置安装场景，在桌面级嵌入式检测装置、工位数据采集节点、小型实验平台外设这类工况里，裸板传感模块往往直接暴露在车间扬尘、轻微磕碰、走线拉扯的环境中，很容易出现引脚剐蹭、板面积灰、接口对位偏移的问题，这款盒体就是为这类小型PICO类传感单元做的承载防护结构。

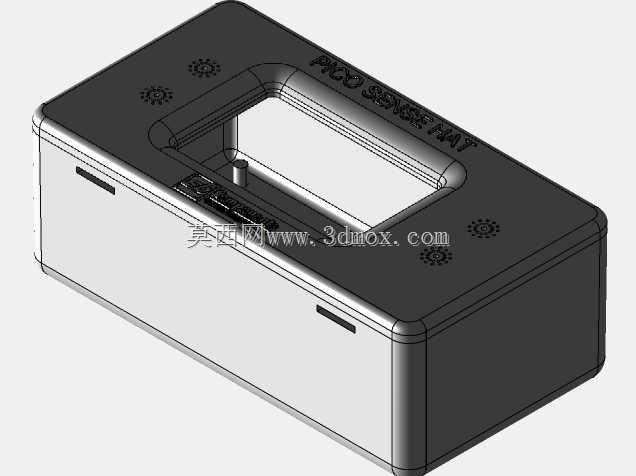

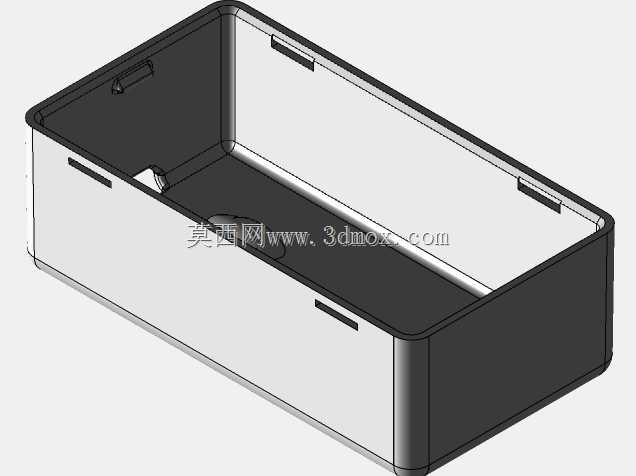

　　从实际装配逻辑来看，盒体采用敞口浅槽的整体构型，内部空腔做了规整的大平面预留，不需要额外做复杂的内部筋位避让，传感主板可以直接贴合盒体内底面放置，底面对应位置预留的小凸台结构可以支撑主板，避免板底和盒面直接贴死造成焊接引脚磨损，也给板底贴片元件留出了安全间隙。盒体侧壁上开设的多组长条形开槽，不是随意布置的减重结构：沿长边分布的槽位对应主板上的外接接口、状态指示灯或者传感探测窗口，不需要在盒体上额外开大尺寸开孔，既可以让外接排线从槽位顺向引出，也能让传感单元的探测端通过槽位和外部环境接触，不会因为全封闭壳体遮挡传感信号。短边侧壁的槽位则对应安装固定位，装配时可以从侧方推入卡扣或者穿入细扎带，把盒体快速固定在型材机架、设备侧壁或者实验台支架上，不需要在盒底额外打大量安装孔，适配临时工位快速部署的需求。

　　设计思路上没有采用复杂的上下扣合双壳结构，而是用单一体的槽型盒体作为承载主体，这种构型的优势非常明显：如果采用钣金折弯工艺加工，只需要单块板材裁切后折弯四边即可成型，折弯边角做圆弧过渡，没有尖锐的裁切棱边，既避免装配时划伤操作人员，也能抵消折弯处的应力集中，不会在长期受轻微震动时出现边角开裂。如果采用3D打印或者注塑工艺，单槽体的脱模方向单一，不需要设计复杂的侧向抽芯结构，开模或者打印的成型难度极低，小批量试制时的生产周期非常短。盒体的壁厚选取偏向轻薄但保证刚性的区间，侧壁在开槽位置保留了足够的连接段，不会因为开槽过多造成侧壁刚性下降，手持按压时不会出现明显的形变，能够抵御日常工位上的轻微碰撞，不会因为外力挤压直接触碰到内部的传感电路板。

　　安装边界方面，这款盒体的长宽尺寸完全匹配主流小型树莓派类外接传感HAT板的外轮廓，电路板放入内腔后四周和侧壁留有均匀的微量间隙，不会出现板件卡滞放不进去的情况，也不会间隙过大造成板件在盒内晃动。槽体的深度设置刚好覆盖电路板上元件的最高高度，电容、排针这类较高的元件不会高出盒体敞口平面，后续如果需要搭配上盖，直接在敞口面覆盖平板即可，不需要额外做避让凸台。侧壁的开槽宽度控制在窄尺寸区间，既可以让扁平排线顺利穿过，也能避免大尺寸的杂物从槽位掉入盒内接触电路板，日常车间环境里的细小切屑、灰尘不会大量灌入腔体，防护能力适配普通工业室内工况。

　　在实际使用中，这类传感壳体往往部署在设备旁的采集点位，不需要做高强度的防水密封，核心需求是快速装配、方便走线、能抵御常规磕碰，这款结构把所有安装、走线、避让的功能都集成在单一件槽体上，没有多余的复杂特征，结构工程师在做外设布局时，可以直接把该壳体嵌入现有设备的预留空位，侧方槽位对准设备上的走线口，传感线路可以短距离顺接，不用额外做长距离走线弯折，后期维护时直接把电路板从敞口面取出即可，不需要拆解多个扣合零件，检修效率很高。盒体外部的平整大面还可以粘贴设备标签、点位编号，方便车间里多个采集节点的区分管理，边角的圆弧处理也避免在密集布线的机柜里刮伤其他线缆，整体结构完全服务于小型传感终端的快速部署需求，没有冗余设计。
