微型斜切圆柱滚动轴承结构

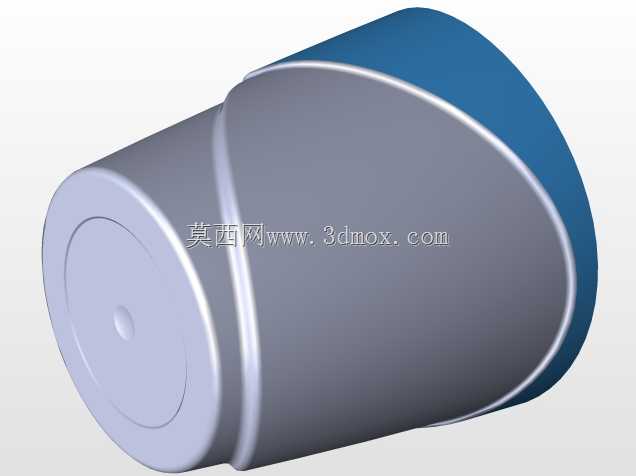

　　该构件属于微型滚动轴承配套的主体结构件，整体采用同轴圆柱回转体作为基础形态，在圆柱段的一端设置斜向截切面，打破常规直筒轴承座的端面布局，适配狭小安装空间内存在斜向邻接部件的特殊装配场景。在小型精密传动设备里，这类结构常出现在微型进给机构、便携检测设备转轴、小型自动化执行器的支撑部位，常规直端轴承套无法避让周边斜置的传动连杆或者走线槽，斜切端面可以在不扩大整体径向占用尺寸的前提下，让出邻接部件的运动间隙，避免装配过程中出现硬干涉。

　　从结构功能层面拆解，构件的圆柱内腔预留轴承外圈的安装配合位，端面中心设置的小凹点对应轴承内圈的定位顶针位，装配时可以通过顶针从端面凹点处施加轴向预紧力，保证微型轴承运转时内外圈同轴度稳定，不会因为高速轻载工况出现窜动。斜切的端面并非随意裁切，切面与圆柱轴线形成固定倾角，切面边缘做了等宽的圆角过渡，既消除锐边避免装配时划伤操作人员或者密封件，也能让斜切面贴合相邻的斜向安装基准面，分担部分轴向限位的作用，不需要额外加装轴向挡圈就可以限制轴承套的轴向滑移。

　　建模过程中优先以回转特征生成基础圆柱实体，先完成两端同轴端面、中心定位凹坑的绘制，保证所有回转面的同轴度公差控制在微型构件允许的范围内，再通过基准面建立与轴线呈设定倾角的剖切平面，对圆柱实体进行切除操作，最后对斜切面与圆柱外圆的相交棱边、两端端面的外棱边统一添加圆角特征，避免应力集中。整个构件的外圆面作为安装基准面，尺寸精度需要和设备安装孔形成过渡配合，既不能过盈量太大导致压装时薄壁圆柱出现变形，也不能间隙过大导致运转时出现径向晃动。

　　实际选型应用时，该构件对应的轴承适配3mm内径、2mm宽度级别的微型滚动轴承，整体径向轮廓尺寸控制在极小范围内，安装边界仅需要在设备基板上开出对应直径的圆柱通孔，斜切端朝向存在邻接部件的一侧，不需要额外预留端面方向的操作空间，非常适合排布密度极高的多转轴小型设备。在轻载高速的运转场景下，该结构可以为滚动轴承提供稳定的外圈支撑，斜切面同时可以作为注脂通道的对位基准，维护时无需拆解整个转轴组件，就可以从斜切面预留的对位间隙处补充微量润滑脂，延长微型轴承的服役寿命。构件的壁厚经过均匀化处理，斜切区域的剩余壁厚依然保持和圆柱段壁厚一致，不会因为裁切出现局部壁厚过薄、受力后发生形变的问题，在持续的转轴振动工况下，整个支撑结构可以长期保持形位精度，避免轴承外圈走外圆的失效问题。
