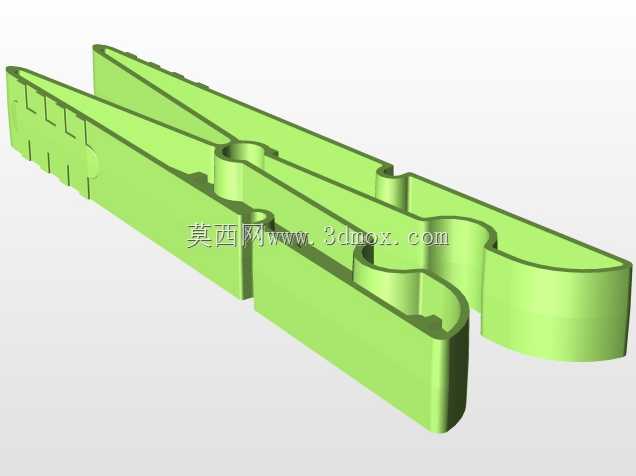

塑料衣夹夹持结构三维设计

　　日常晾晒场景里，这类一体成型的塑料夹持件是出镜率极高的小结构件，很多人觉得它结构简单没什么设计含量，但实际做结构开发的时候，要兼顾夹持力、开合手感、耐用性、注塑成型工艺性，要调整的细节一点不少。先从实际使用场景说，这类夹件主要用于户外晾晒织物、小型物料临时固定，也会在轻工生产流水线里作为临时定位夹具使用，使用时需要单手施力就能完成开合，松开后能依靠自身结构的弹性形变产生持续的夹持正压力，保证被夹物件不会因为风吹、轻微晃动脱落。从结构设计思路来看，这个夹件采用一体铰接的弹性结构，没有额外的金属扭簧配件，整个零件靠自身PP材质的弯折形变提供夹持弹力，这种设计最大的优势是装配工序为零，注塑完成后修掉浇口就能直接使用，省去了弹簧采购、

　　人工装配的成本，也避免了金属弹簧生锈污染被夹织物的问题，非常适合大批量低成本的日用品生产。看结构细节，夹身的长臂部分做了多道横向的加强筋，这些筋位不是随便加的，一方面是提升长臂的抗弯刚度，避免开合过程中臂身出现不可逆的翘曲变形，另一方面筋位的凹槽也能在注塑时改善料流的填充路径，减少长臂末端出现缺胶、缩痕的概率，同时握持区域的筋位还能增加手指接触的摩擦力，湿手操作的时候也不容易打滑。夹持端的内侧做了分段的凹凸齿形，这些齿的角度和深度经过反复调整，齿太尖容易勾坏织物纤维，齿太浅又会降低夹持摩擦力，容易出现滑脱，现在的齿形是圆弧过渡的浅齿，既能增加和被夹物件的接触摩擦力，又不会在织物表面留下明显的压痕，也不会勾扯针织面料的纱线。

　　铰接位置采用的是整体式的活铰结构，这个位置是整个零件的应力集中区，设计时特意做了圆角过渡，壁厚比夹身其他位置薄30%左右，既保证铰接位置弯折时的灵活性，又避免反复开合过程中出现应力发白、断裂的问题，PP材质的耐弯折特性在这里能得到充分发挥，正常使用情况下开合次数能达到数千次不会出现断裂。夹身尾部的环形指圈是按照成年人手指的平均尺寸设计的，指圈内侧做了圆弧倒角，不会硌手，施力的时候力臂长度经过测算，单手捏合的时候只需要很小的力就能让夹口张开到足够的宽度，能轻松夹住厚度在10mm以内的织物或者板材。从安装和适配边界来说，这个零件本身是独立使用的成品件，不需要额外配合其他安装结构，

　　自身最大张开角度下的整体外轮廓尺寸控制在常规收纳盒的格位尺寸范围内，批量存放的时候不会出现互相卡滞的问题。做三维建模的时候，要特别注意活铰位置的壁厚均匀性，壁厚差过大会导致注塑冷却过程中出现内应力集中，零件刚生产出来就容易在铰接位置断裂；另外夹身的脱模斜度要控制在1度到1.5度之间，既方便注塑脱模，又不会让两个夹臂出现贴合不严的问题，合模状态下两个夹持面要保证完全贴合，不能出现局部缝隙，否则会导致夹持力分布不均，夹薄布料的时候容易掉。很多新手做这类结构的时候，容易把夹臂的壁厚做的太厚，觉得厚一点强度高，实际上PP材质本身韧性足够，壁厚过厚反而会让夹身的刚性太大，开合需要的力度变大，手感变差，还会增加材料成本，同时厚壁位置注塑时容易出现缩痕，影响外观质量。另外夹身的外轮廓全部做了R2以上的圆角过渡，没有尖锐的棱角，一方面是避免使用过程中划伤手或者勾坏衣物，另一方面圆角结构也能提升注塑件的结构强度，减少应力集中点，避免零件从棱角位置开裂。在轻工生产的临时定位场景里，这种一体夹也常用来固定轻薄的板材、薄膜类工件，因为自身重量轻，夹持力适中，不会在软质工件表面留下压痕，用完之后可以直接收纳重复使用，相比带金属弹簧的夹子，它在潮湿环境下不会生锈，更适合洗衣房、户外晾晒这类高湿度的使用场景。
