商用车驾驶室制动油门联动踏板总成

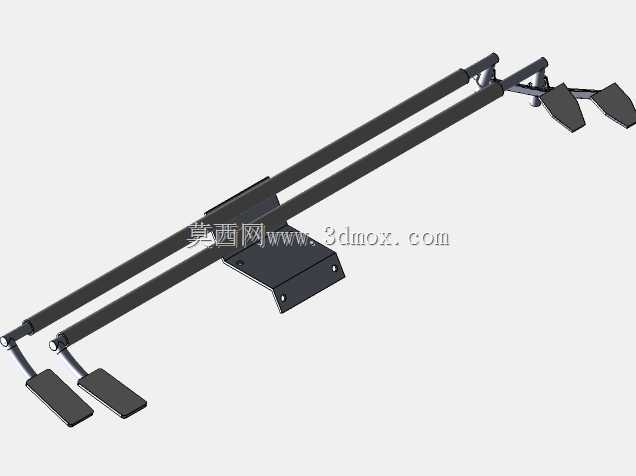

　　这套踏板总成的结构布局完全围绕重卡、轻卡这类商用车驾驶室的地板下方安装空间展开，两根平行布置的长传动摇臂从靠近驾驶舱前围的安装基座一直延伸到驾驶员脚部操作区域，两端分别对应踏板输入和阀体输出端，整套结构没有采用乘用车常见的吊挂式踏板支架方案，而是适配平头商用车驾驶室地板到前围制动阀、油门拉索安装位距离较长的实际工况，避免长距离传动过程中出现杆件挠曲、踩踏虚位过大的问题。从实际装车场景来看，这类踏板总成普遍用在柴油货运车辆、工程作业车辆的驾驶操纵系统里，驾驶员脚下的两块踏板分别控制行车制动和发动机油门，长摇臂的传动比经过匹配，制动踏板的踩踏行程和反馈力要满足法规要求的制动线性度，

　　油门踏板的行程则要对应发动机喷油泵或者电子油门传感器的全行程开度，保证驾驶员从怠速到全油门的操作区间脚感均匀，不会出现前段空程过大、后段行程过短难以精准控速的问题。设计阶段首先要敲定的是安装边界：基座部分通过三块带安装孔的折弯钣金固定在驾驶室地板的加强梁上，安装孔的位置要避开地板下方的线束、暖风管路走向，基座本身的折弯翻边做了加强筋处理，承受驾驶员紧急制动时最大近千牛的瞬间踩踏力也不会出现钣金变形；两根平行的传动杆采用空心钢管加工，在保证整体抗弯截面模量的前提下尽可能降低自重，杆件之间的铰接点全部采用自润滑衬套，避免车辆长期运行在颠簸工地、矿山路面时铰接点出现松旷异响，杆件的长度公差控制在毫米级，

　　保证左右两侧踏板的踩踏行程同步偏差不会超出操纵允许范围。踏板本体采用防滑花纹的冲压钢板包覆橡胶垫的结构，踏板面的倾斜角度匹配驾驶员正常坐姿下脚面的自然摆放角度，长时间驾驶踩踏不会出现脚腕疲劳，踏板的转动铰接点自带回位扭簧，松开踏板后能快速回到初始限位位置，制动踏板的回位力要大于油门踏板，防止驾驶员误操作时两个踏板同时触发。整套结构的传动路径做了分路设计，制动侧的摇臂末端直接对接制动总阀的顶杆，传动间隙被控制在极小范围，踩下制动踏板的瞬间就能建立制动气压；油门侧的摇臂末端既可以适配传统机械拉索的安装摇臂，也可以换装电子角度传感器输出油门信号，兼容不同排放阶段的商用车动力配置。在整车总装工位上，

　　这套总成可以作为预装配模块先在分装线把踏板、摇臂、基座、回位弹簧全部组装调试完成，整体吊入驾驶室后直接拧上基座固定螺栓、对接阀体和拉索接口即可，不需要在驾驶室内狭小空间里逐个拼装杆件，大幅提升总装效率。后期维护时，铰接衬套、踏板胶垫都属于可单独更换的易损件，不需要整体拆卸整套长摇臂结构，维修人员拆开地板下方的检修盖板就可以完成衬套间隙调整和零件更换。结构设计时还特意在杆件外侧预留了和驾驶室内饰护板的安全间隙，车辆发生正面碰撞时，长摇臂会按照预设的折弯导向结构发生溃缩变形，不会向驾驶员腿部方向硬性侵入，满足驾驶室碰撞安全的相关要求。整套传动机构的运动校核在三维环境里完成了全行程干涉检查，踏板从初始位置踩到底的全运动路径中，两根摇臂和周边的方向盘转向柱、线束插头、空调风道都保留了足够的安全距离，不会在极端踩踏工况下出现零件卡滞、运动干涉的问题。
