日产英菲尼迪无钥匙进入车载传感器结构

　　该结构对应车辆被动进入与启动系统中的车载低频探测传感器，主要布置在车门内侧、后保险杠附近、后备厢侧围或座舱周边钣金区域，用于在用户携带合法钥匙靠近车辆时，与遥控钥匙建立低频触发和身份识别链路。实际装车时，这类传感器并不承担高频通信的全部功能，而是通过限定方向和距离的低频场，唤醒钥匙并完成区域判断，再由车身控制器结合门把手触发、制动踏板状态、挡位信号和电源模式决定解锁、落锁或启动许可。

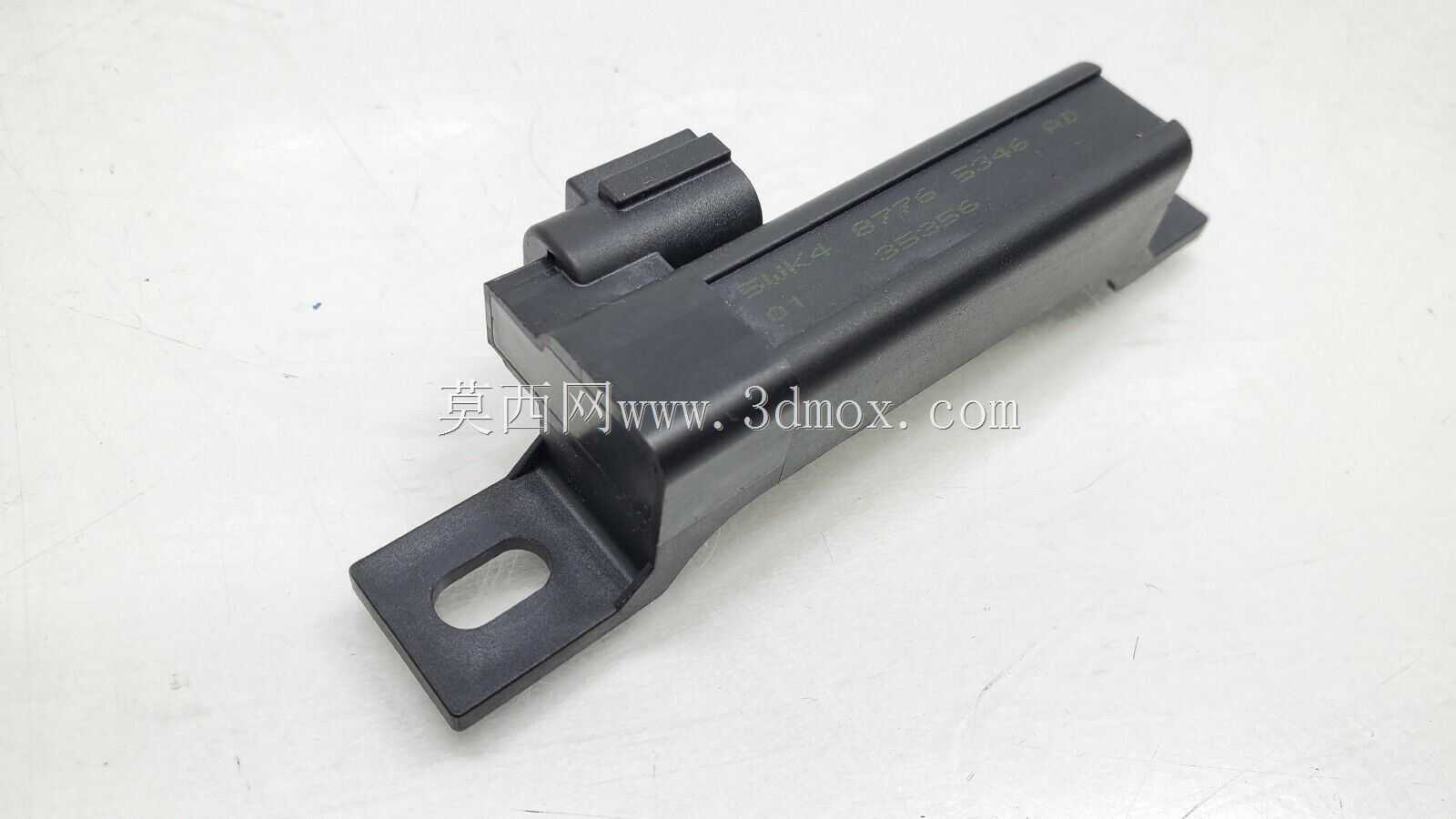

　　从外形上看，主体为长条状黑色电子壳体，一端集成侧向插接器，另一端延伸出带圆孔的扁平安装耳。安装耳与主壳体之间通过阶梯状过渡形成限位面，孔位用于穿过螺钉或卡扣固定在车身支架上。建模时需要重点保留安装耳厚度、孔边距、耳片相对壳体的弯折角度，以及插接器端面与安装孔之间的距离，因为这些尺寸直接决定装车后能否贴合钣金、线束插头能否顺利锁止，以及维修拆装时工具是否有操作空间。

　　壳体中段为容纳线圈、电路板和灌封材料的主腔，外轮廓并非简单矩形：上表面保留了轻微拔模斜度，侧边设置加强筋和定位台阶，底部与安装耳相连的区域做了加厚处理。这样的结构既考虑注塑成型时的材料流动和脱模，也兼顾车辆振动环境下的抗疲劳能力。插接器部位采用凸起的矩形接口，外围有护墙和导向面，内部端子腔按照对接方向布置；护墙可以降低斜插导致端子弯曲的风险，接口周围的台阶则为密封圈、海绵垫或线束护套留下贴合边界。

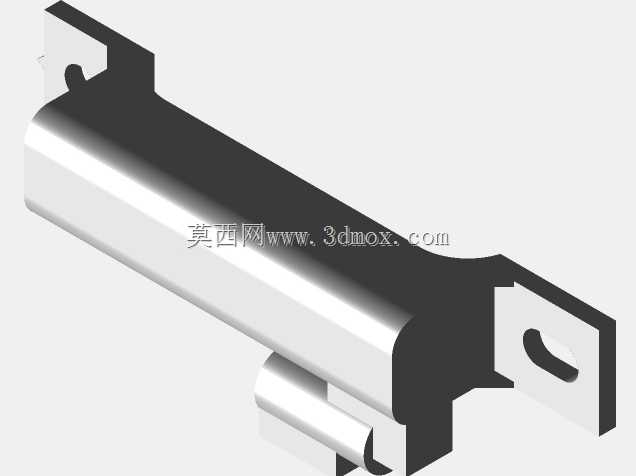

　　在三维结构处理中，不能只把外观做成一个光滑长盒。车载传感器长期处于温湿度变化、泥水飞溅、灰尘沉积和线束拉扯环境中，壳体棱线、圆角、筋位和接口护墙都影响真实装配。主体圆角需要区分外观大圆角与根部小圆角：外观圆角用于减少应力集中并改善成型，根部圆角则反映塑料件壁厚过渡。安装耳开孔周边应体现承压面，若孔位直接贴钣金，模型中需要保证耳片平面度区域足够，避免螺钉压紧时落在斜面或薄边上。

　　设计思路上，该件把电子封装、机械固定和线束对接集中在一个紧凑壳体内。长条形态有利于沿车身空腔布置，侧向接插件可让线束从侧面引出，减少沿长度方向的额外占用；单耳固定结构虽然简洁，但在实车上通常配合定位槽、橡胶垫或卡爪使用，以限制绕螺钉轴线的转动。若用于改装或替换件设计，还应核对传感器周围至少数毫米的线束弯曲半径和插头拔取空间，不能只按静态可见位置摆放。

　　应用场景方面，这类传感器服务于日产及英菲尼迪较新车型的无钥匙进入系统，常见于前门把手探测、后备厢脚部或近场识别、车内钥匙定位等环节。它的价值不在于承受大载荷，而在于稳定安装、可靠接插和保持天线区域与车身金属的相对位置。金属钣金过近可能改变低频场分布，塑料内饰板、线束走向和安装角度也会影响探测范围，因此结构模型除了外观表达，还应能支持安装校核、支架改型、3D打印固定座以及维修教学演示。

　　建模过程可按实测备件逆向推进：先建立安装耳孔位和主壳体长度方向基准，再拟合插接器中心线、壳体拔模面和顶部标识区域；随后补齐侧边筋位、端部挡墙、接口倒角和安装耳过渡曲面。对于打印替换支架或工装夹具而言，外部装配边界比内部电子细节更关键；若用于整车电气布置，则需要把接插件朝向、安装面法线、孔位公差带和周边干涉区一并表达清楚。
