可调角度折弯式设备承托支架

　　这类折弯成型的承托支架在轻工装配工位、小型检测台架、桌面式辅助工装以及非标自动化周边辅件里使用频率很高，现场往往需要根据被承托物件的摆放姿态调整支撑面倾角，常规固定90度直角支架无法适配不同操作视线与物料停靠需求，因此将折弯夹角设置为可在30度与45度之间切换的结构形式，能够覆盖多数斜向托持场景。从实际装配边界来看，支架底部的水平折边承担主要承载与定位作用，折边宽度预留了足够的紧固件排布空间，安装时可通过螺栓穿过底边上的预设孔位将整件固定在工作台面、铝型材框架或者设备侧板上，底边与安装基面完全贴合，避免锁紧后出现翘曲虚接。竖直方向的支撑立板是主要受力壁面，板厚选取兼顾刚性与轻量化需求，折弯转角处做了平滑过渡处理，

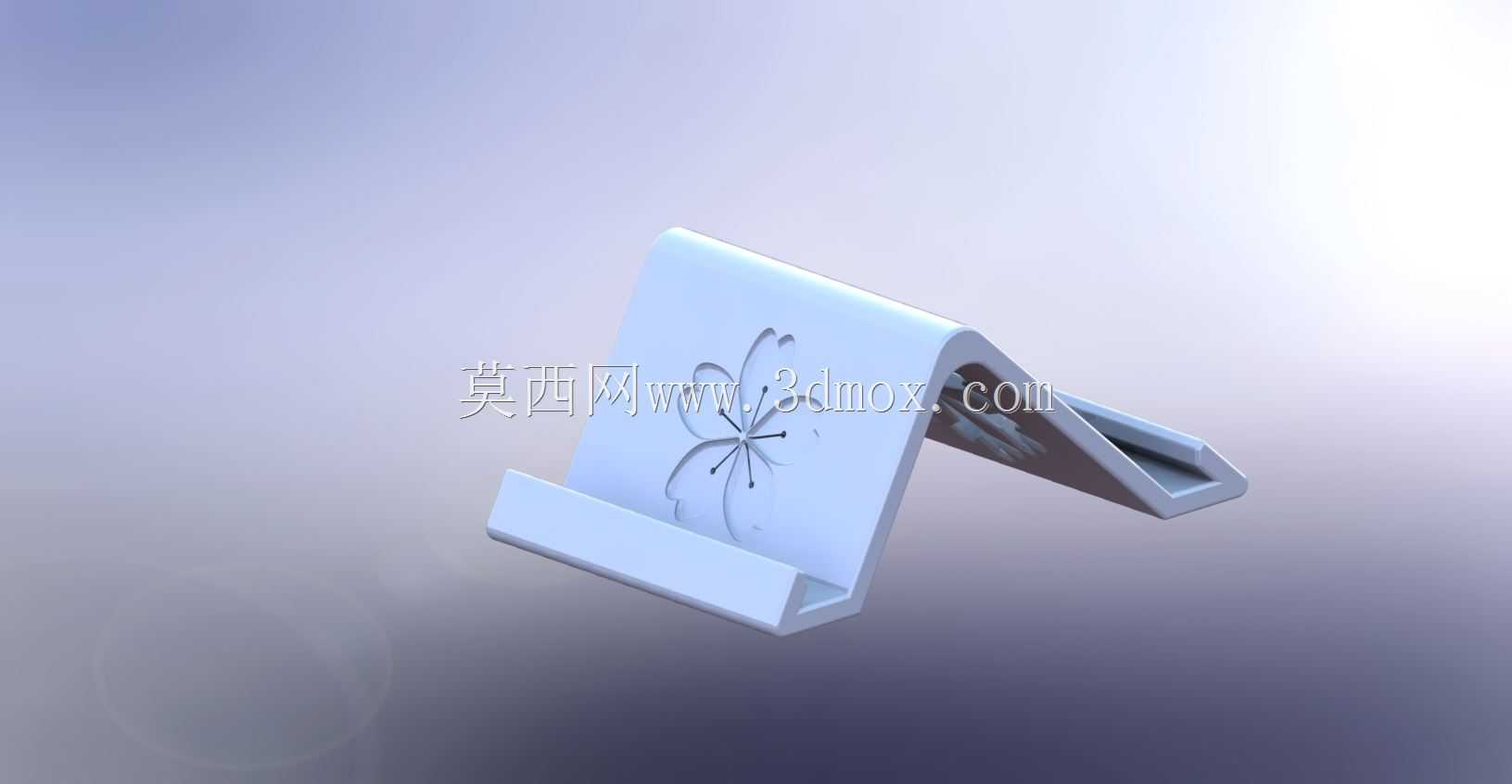

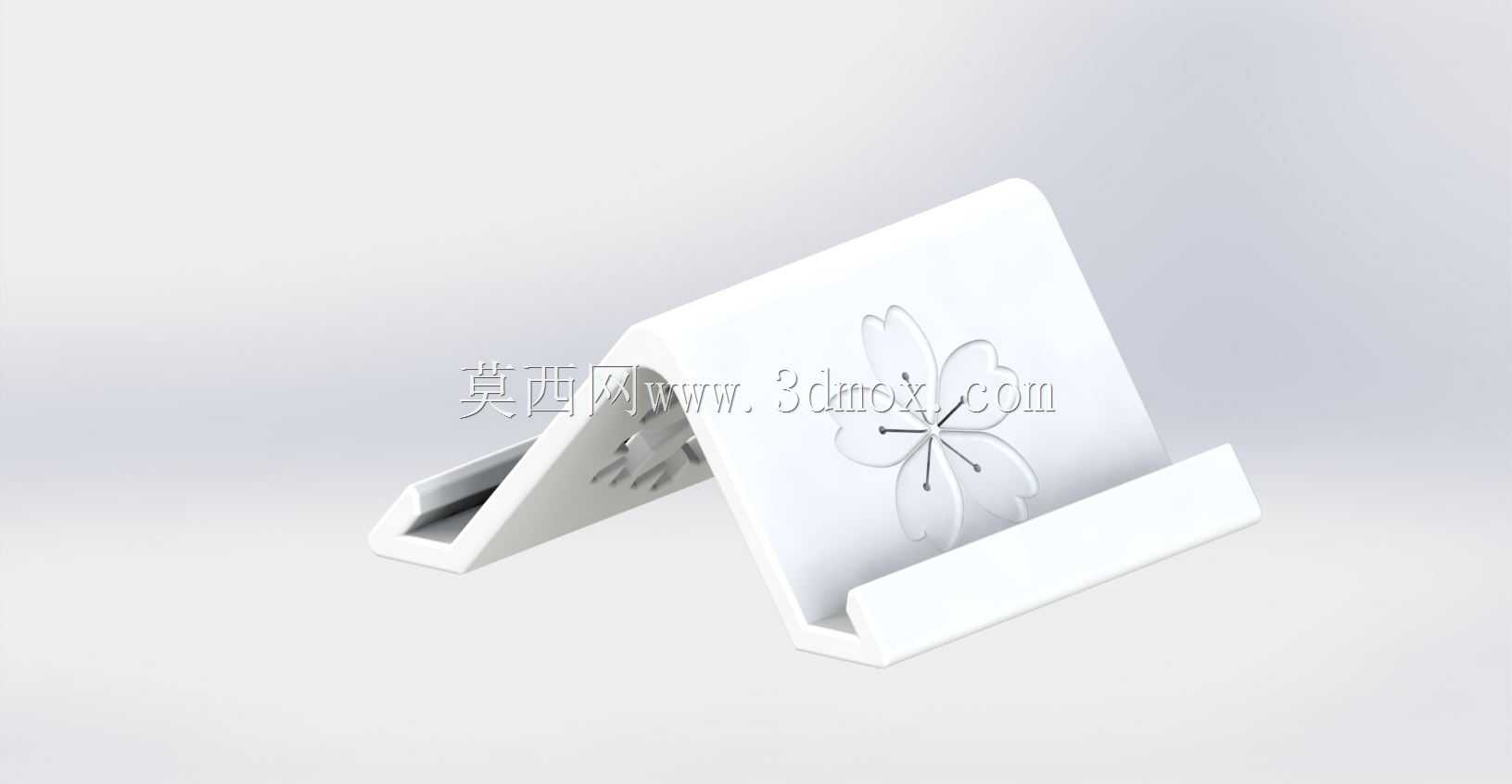

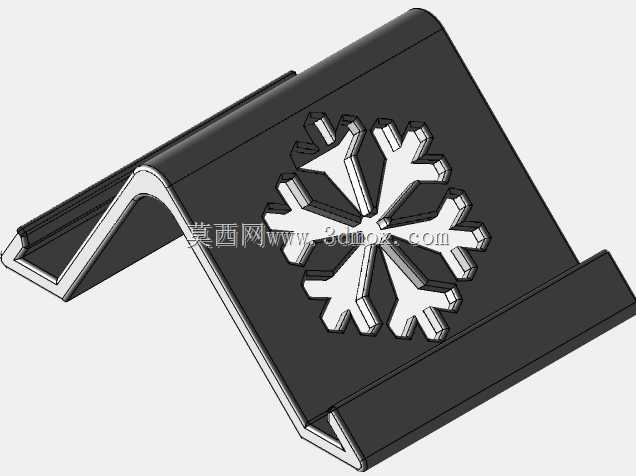

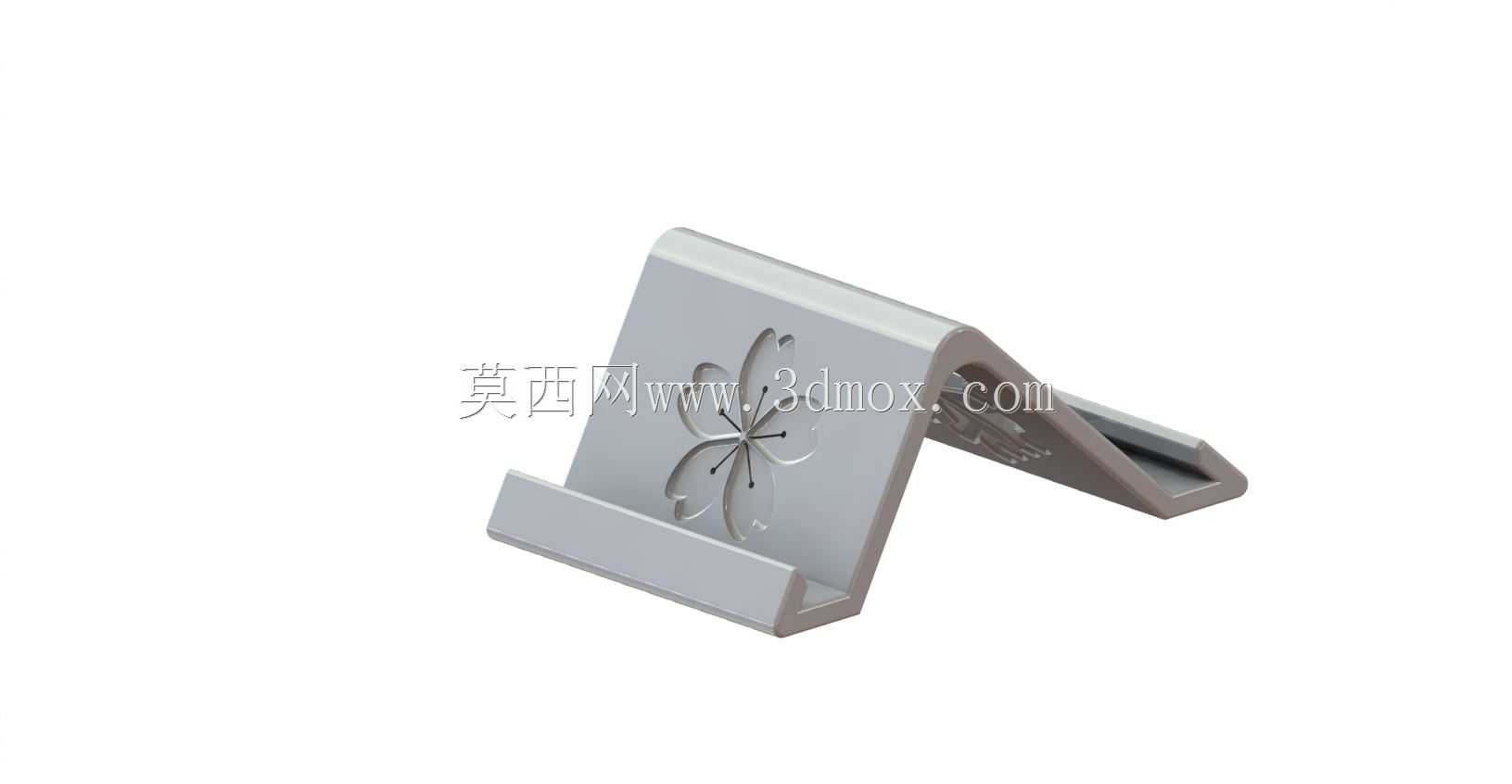

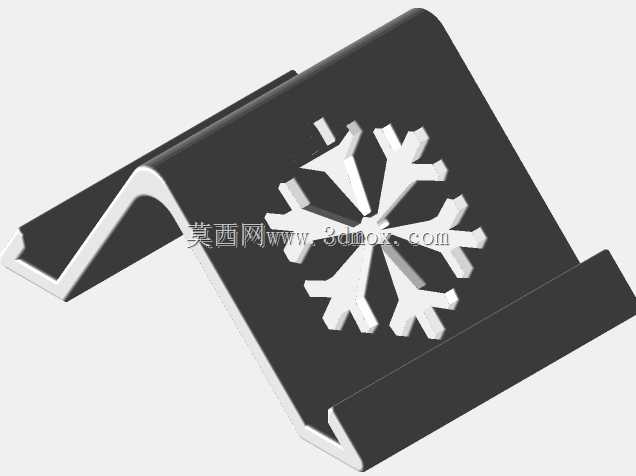

　　既消除钣金折弯时的应力集中开裂风险，也避免锐角棱边对操作人员造成划伤。立板表面加工的装饰性纹路除了外观辨识度提升之外，在实际使用中也可以增大被承托物件与板面之间的摩擦阻力，防止光滑工件斜放时出现滑移脱落。支架末端延伸出的斜向托槽结构是承托定位的关键部位，槽型内宽按照常用小型工件、平板类辅件的边缘厚度做适配设计，工件侧边卡入槽内后，配合立板的斜向支撑，形成两点限位的稳定支撑状态，不需要额外加装压持结构就可以完成物件的斜置固定。角度可调的设计思路来源于产线频繁换型的实际需求，同一款支架本体不需要重新开模加工，仅通过调整折弯工位的折弯角度参数，就可以快速产出30度倾角或者45度倾角的成品，两种角度分别适配不同使用场景：

　　30度倾角更适合需要操作人员近距离观察工件表面、轻拿轻放的作业工位，倾斜坡度平缓，物件取放阻力小；45度倾角则适配需要更大倾斜度来避让周边设备干涉、或者让工件表面朝向操作视线的展示与作业场景，坡面角度更大，物料靠重力贴合支撑面的预紧力更强。建模过程中首先绘制基础钣金展开轮廓，确认底边、立板、末端托槽三个部分的展开尺寸预留折弯余量，折弯系数按照所选板材的材质与厚度匹配设定，避免折弯后成品外形尺寸出现偏差。装配校核阶段需要重点验证两个角度状态下支架的整体干涉情况：当折弯角度切换为30度时，末端托槽的最低点距离安装基面的高度要预留足够空间，防止托槽底部与工作台面上的其他凸起构件发生碰撞；切换为45度时，

　　立板的上部外伸范围不能超出预设的安装安全边界，避免相邻工位的操作人员活动空间被挤占。受力校核方面，按照日常承托的小型工件重量做静载荷仿真，支架的最大形变区域集中在立板与底边的折弯过渡位置，通过适当加大折弯圆角、在立板侧边增设压筋加强结构的方式，可以在不增加整体板厚、不额外增重的前提下大幅提升整体抗弯折能力。支架的整体外形尺寸紧凑，不需要占用过大的安装台面空间，多个支架可以成对配合使用，分别托持长条形工件的两端，也可以单件独立使用承托小型平板类物件，适配场景灵活。在表面处理工艺上，这类钣金支架常规可以做喷塑、阳极氧化或者镀锌处理，对应不同的使用环境：潮湿工况下选用镀锌或者喷塑层提升防锈能力，桌面工装场景可以做亮色阳极氧化提升外观整洁度。结构上没有复杂的活动铰接部件，不存在长期使用后铰接间隙松动、角度定位失效的问题，整体为一体化折弯成型构件，结构强度稳定，维护成本极低，非常适合非标工装设计人员作为通用斜向支撑构件直接调用，在搭建工位辅助架、小型物料展示架、检测设备旁的待测件放置架时都可以快速匹配安装，不需要反复重新设计支撑结构，有效缩短工装设计与加工的周期。
