带热管鳍片结构的CPU风冷散热装置

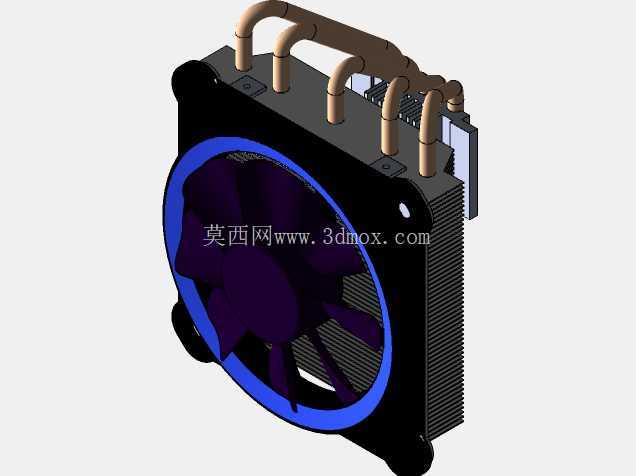

　　这款散热装置主要面向桌面级计算硬件的热管理场景，针对高功耗计算芯片的持续散热需求设计，核心作用是将芯片工作时产生的焦耳热快速传导并扩散到周边空气，避免芯片因结温过高触发降频保护甚至硬件损坏。从结构设计来看，整套装置采用直触式热传导路径，多根弯折成型的导热热管一端贴合芯片安装面，通过热管内部工质的相变循环快速将热量传导至密集排布的铝制鳍片组，鳍片采用等间距冲压成型工艺，相邻鳍片间预留均匀通风道，保证气流穿过时能充分与鳍片表面接触完成热交换。装置侧部配置的轴流风扇采用环形蓝色装饰圈设计，扇叶为曲面注塑成型结构，运转时可形成定向高压气流，沿垂直于鳍片排布的方向吹过散热风道，将鳍片蓄积的热量快速带出设备腔体。

　　设计阶段充分考虑了安装边界的适配性，整体结构的横向、纵向安装尺寸兼容主流消费级主板的CPU安装位，鳍片组的高度控制在常规机箱的CPU散热限高范围内，不会与机箱侧盖、内存插槽产生安装干涉。热管的弯折弧度经过反复校核，既保证热管与鳍片的接触面积最大化，又避免弯折半径过小导致热管内部毛细结构受损、降低热传导效率。风扇的固定点位采用对称式布局，安装时可根据机箱风道方向调整风扇安装侧，适配前进后出、下进上出等不同机箱风道走向。鳍片的边缘做了折边处理，既提升了鳍片组整体的结构强度，避免运输、安装过程中鳍片变形堵塞风道，也能减少气流穿过时产生的风切噪音。

　　整套散热结构没有冗余的装饰部件，所有结构设计都围绕热交换效率、安装兼容性、运行可靠性三个核心指标展开，热传导路径上的接触部件都做了平面度处理，保证安装后各接触面的贴合间隙控制在极小范围内，减少接触热阻对散热效率的影响。风扇的供电接口采用标准硬件接口，可直接对接主板上的风扇供电针脚，支持根据芯片温度实时调整风扇转速，平衡散热性能与运行噪音。
