异形多接口流体管路转接接头结构

　　在流体输送系统的现场布局里，管路走向往往不会完全沿着规整的正交轴线排布，设备本体接口、外围管线、检修操作空间三者经常出现位置错位，这时候就需要这类异形多接口转接接头来完成路径过渡。它不是标准等径直通接头，而是把多个不同朝向的连接柱、半封闭容腔和变径过渡段整合在同一个壳体上，用来在紧凑安装空间里同时对接多路管线，省去现场额外拼接多个弯头、三通的麻烦，也减少了接头数量带来的潜在泄漏点。

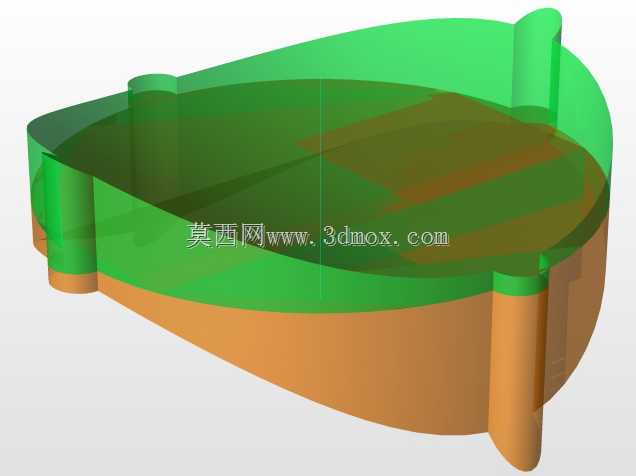

　　从结构形态来看，这个接头的主体腔体采用非对称的曲面轮廓，下半部分为暖色调实体段，上半部分做了透明化展示，可以直接看到内部流道的走向和腔体容积变化。腔体边缘向上延伸出数个圆柱状接口柱，不同接口的高度、朝向和分布位置都根据对接管路的实际坐标做了偏移，没有采用均匀圆周排布的常规设计，这种布局专门适配设备内部管路交错、安装面不在同一平面的工况。内部流道从各个接口汇入主腔，过渡位置做了圆滑曲面处理，避免流体在转角处形成急流死区，输送含微小颗粒的介质时也不容易出现积料堵塞。

　　设计这类接头的时候，首先要锁定的是所有外接管路的端点坐标，而不是先画标准接头外形。现场测绘阶段需要把每一根待对接管线的接口中心距、轴线方向、连接形式都记录下来，再反推接头腔体的包容范围：既要保证内部流道的通流截面不小于任一外接管路的通径，避免这里成为整个管路的节流瓶颈，也要控制壳体外壁的最大轮廓，保证接头装入设备后不会和周边的机架、线缆、其他零部件发生干涉。图中模型的透明上壳部分，正是结构设计阶段用来核验内部流道壁厚、流道交汇圆角的常用展示方式，工程师可以直观检查壳体最薄处的厚度是否满足承压要求，有没有出现局部壁厚突变导致的应力集中。

　　安装边界方面，这类异形接头没有统一的方形法兰安装边，主要依靠各个接口柱端部的连接结构和管路锁紧固定，因此建模时需要给每个接口预留足够的扳手操作空间：接口柱周边至少要留出标准紧固件拆装的旋转半径，不能让相邻接口距离过近导致工具无法就位。接头底部的曲面轮廓可以贴合设备内部的弧形安装基面，布置时可以在基面和接头壳体之间增加减震垫或者密封垫，既能够补偿安装面的平面度误差，也能避免设备运行振动导致接头连接处松动。

　　在实际应用场景中，这类接头常见于小型液压站的油路分流、实验设备的气路转接、轻工机械的冷却液管路排布，当设备内部空间狭窄，标准三通、弯头组合无法完成管路对接时，这种一体化异形转接件就能大幅简化管路装配流程。结构设计过程中还要兼顾成型工艺性，壳体的曲面过渡尽量保持拔模角度一致，各个接口柱的端部预留出加工螺纹或者粘接密封的工艺余量，腔体内部的交汇圆角不能过小，否则无论是机加工还是铸造成型，刀具或者模具都难以到位。完成三维建模后，还可以通过截面检查工具逐一核对每个接口和内部流道的对中情况，避免出现流道错位、通流截面局部缩窄的问题，保证装配后整个管路系统的压损控制在设计允许范围内。
