锥形铰刀手柄防滑限位端盖

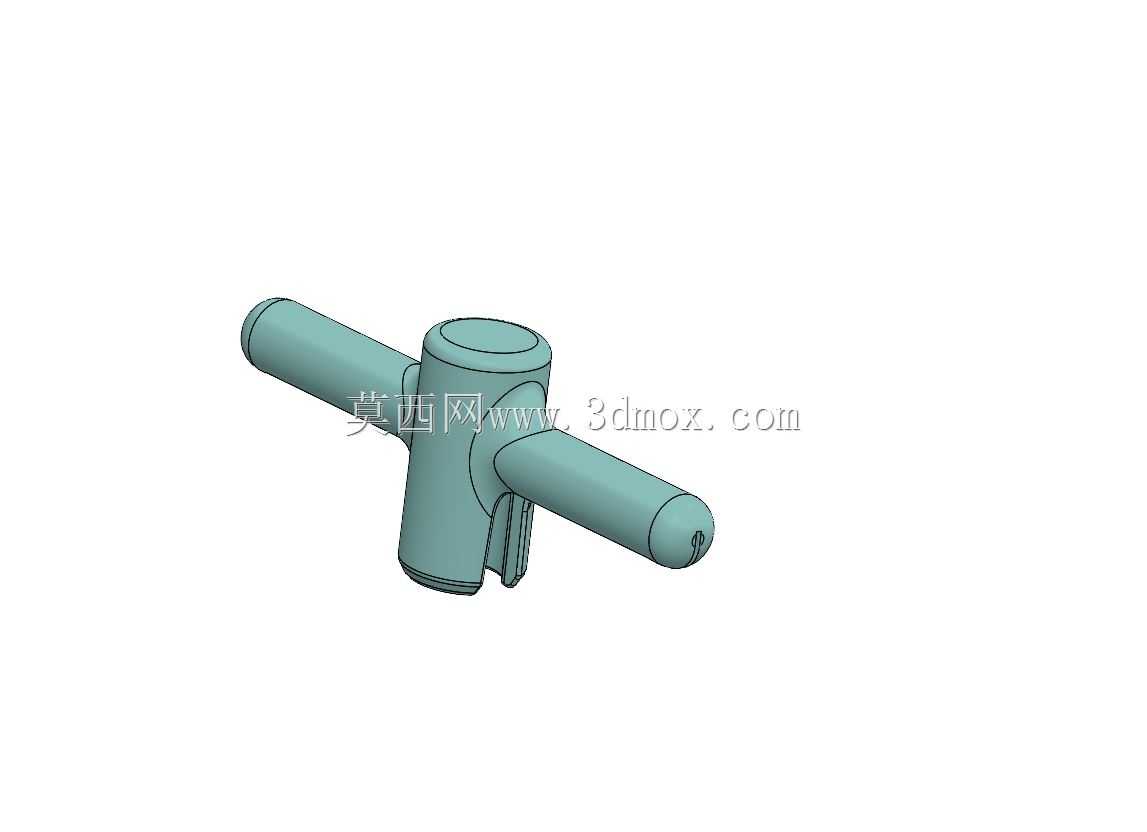

　　手用铰刀、丝锥这类需要持续施加轴向进给扭矩的钳工工具，在中小批量修配、模具现场配作、设备维保现场的使用频率非常高，常规市售工具的金属手柄多为光面圆柱横杠，操作者手掌沾有切削液、润滑油或者工件防锈油时，握持施力过程中很容易出现手柄相对手掌打滑、横杠从掌侧脱出的情况，既打断铰孔的连续进给节奏，打滑瞬间的力矩突变还很容易让已经切入工件导向段的铰刀崩刃，或是让已加工孔的内壁拉出螺旋划痕。这款端盖就是针对这类通用横柄手用工具的握持痛点开发的配套辅件，整体为套在金属横柄两端的限位包覆结构，核心作用是在手柄横杠的两端形成凸起的挡边，当操作者双手握持横杠转动工具时，即使掌面因为沾油出现相对滑动，手掌也会被端盖的轴向挡边限位，不会从横杠端部滑脱，大幅提升带油作业场景下的操作稳定性。

　　从结构设计逻辑来看，端盖主体采用和手柄横杠同轴的圆柱套筒段，套筒内径和常规手用铰刀、丝锥横柄的外径做小间隙过渡配合，套筒侧壁预留了贯通的径向销孔，安装时将套筒套入金属横柄的端部，对齐横柄本身自带的弹性销孔位之后，装入弹性圆柱销，销体同时穿过端盖侧壁和横柄的销孔，完全限制端盖相对横柄的轴向窜动和周向转动，即便操作者施力时掌侧反复顶撞端盖外端面，端盖也不会从横柄上松脱移位。套筒朝外的一端做了圆角封边处理，没有尖锐的加工棱边，长时间握持施力时不会硌伤掌根位置的皮肤；套筒和横柄配合的入口端做了小角度导入倒角，现场装配时不需要额外修磨手柄外圆，就可以快速把端盖推到装配位。

　　尺寸适配层面，这款端盖针对工具主体直径13.4mm的常规公制手用铰刀开发，配套的横柄直径属于市面主流手用孔加工工具的通用尺寸区间，同规格的手用丝锥、手动铰孔器、小型锥形扩孔工具的横柄只要外径处于该适配区间，都可以直接套用该结构，不需要重新定制包覆件。端盖装配完成之后，超出原金属横柄外圆的径向凸起量控制在3mm以内，不会额外增大手柄的回转外轮廓，在工件周边空间狭窄、铰孔位置靠近设备侧壁或者夹具立板的场景下，转动手柄时端盖不会和周边夹具、工件轮廓发生运动干涉。端盖的轴向总长度控制在合理范围，既保证和横柄的配合段有足够的接触面积，避免销体单点受力出现侧壁开裂，也不会过多占用横柄的有效握持长度，操作者双手依然可以在横杠中段获得足够的握持跨度，转动工具时的力臂长度和原工具设计值保持一致，不会因为加装辅件改变施力力矩。

　　现场实际使用中，这款端盖解决的另一个隐性问题是工具存放时的磕碰防护：裸露出的金属横柄端部在工具箱内和其他刀具、量具混放时，很容易磕出凹痕或者毛刺，后续握持时毛刺会划伤手掌，加装端盖之后，横柄的金属端部完全被包覆，和其他工具磕碰时首先接触的是端盖的非金属本体，不会损伤金属手柄的配合面。如果后续需要针对不同直径的手柄做适配调整，只需要修改套筒段的内径参数，销孔的位置、端盖的外部挡边轮廓都可以直接沿用原有设计，不需要重新做整体结构迭代，非常适合工装辅件的系列化衍生设计。
