创意流线型便携饮品包装瓶结构

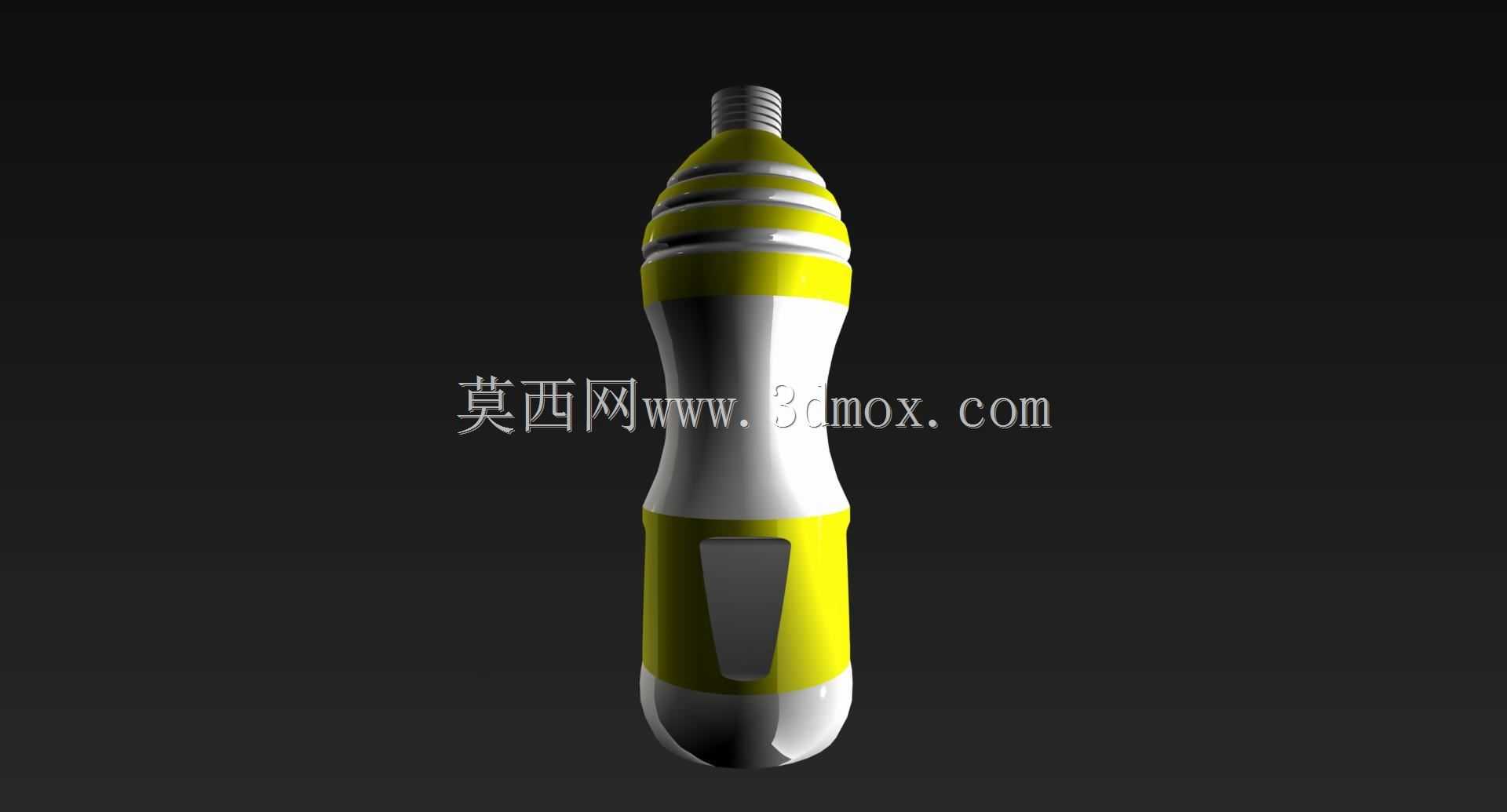

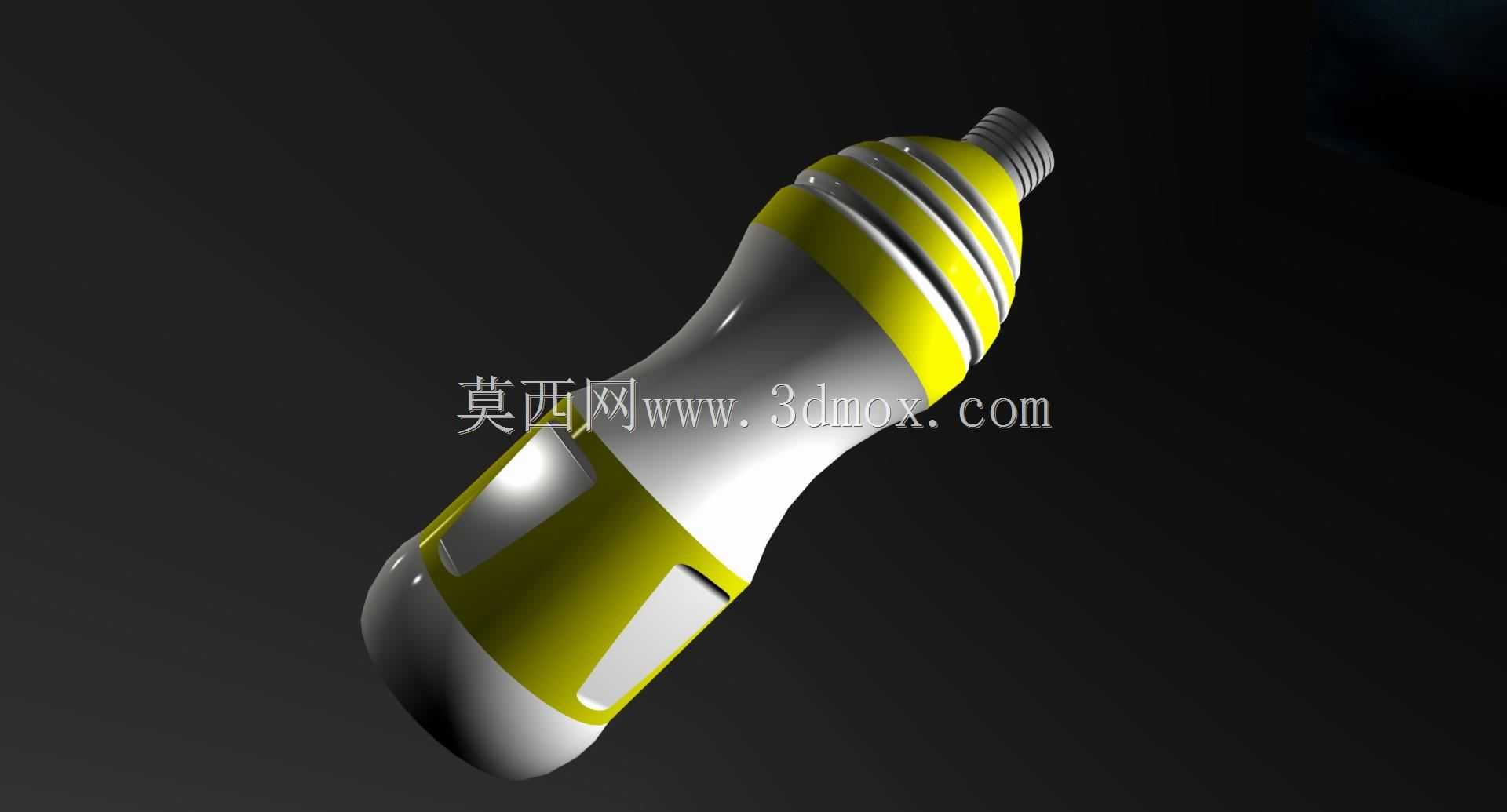

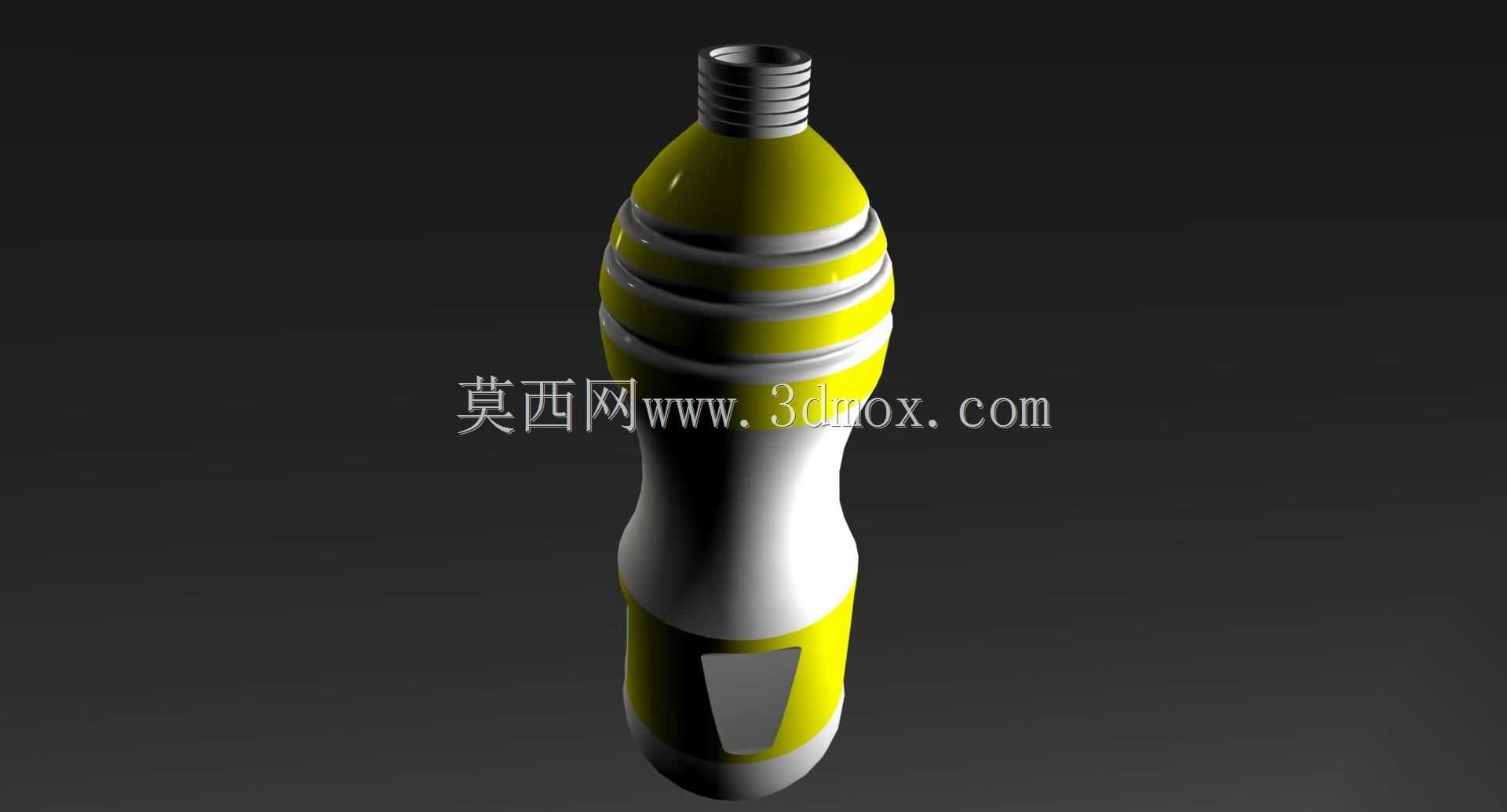

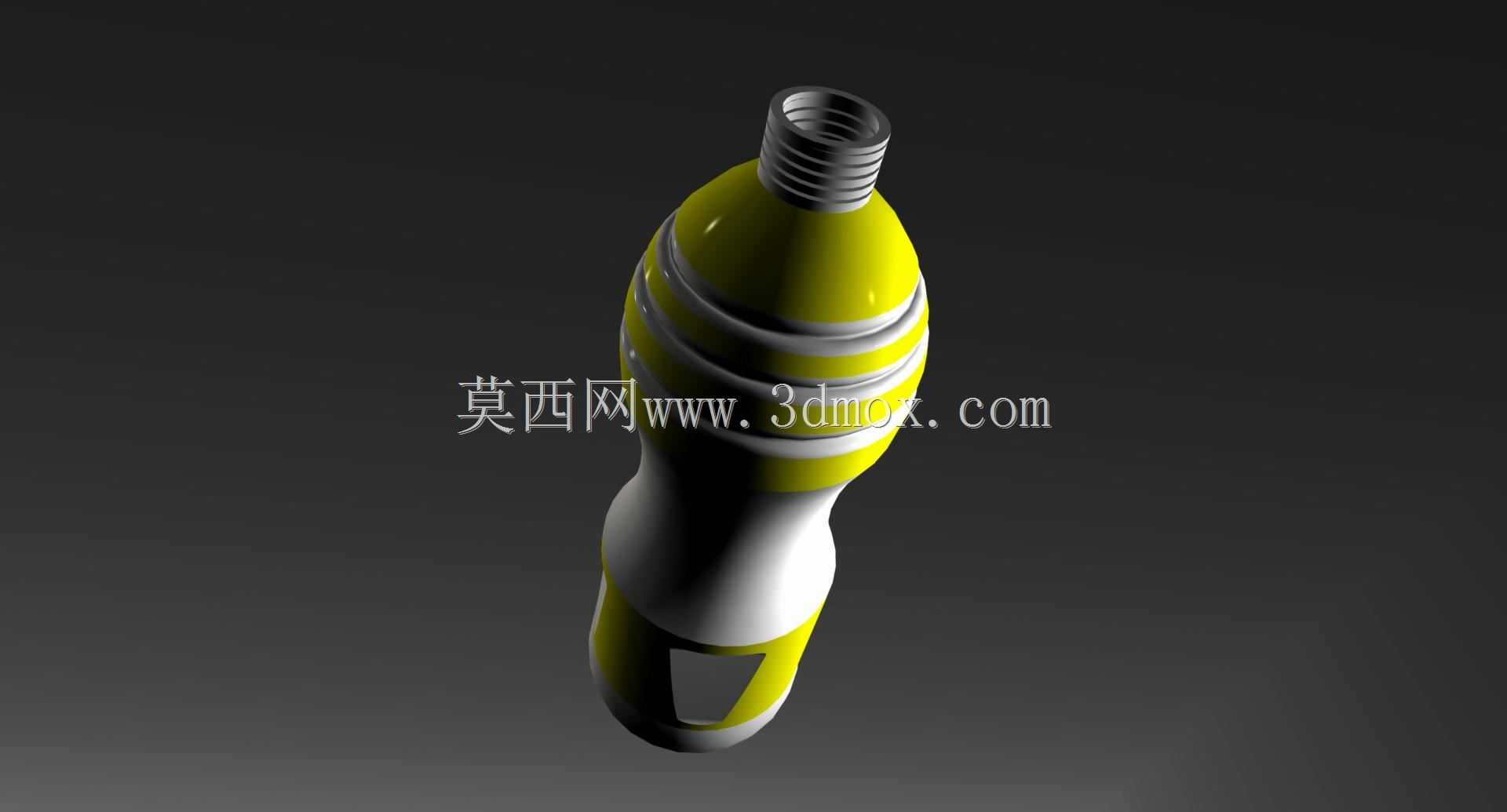

　　这款瓶体结构的建模工作，最初是从快消品线下陈列与手持使用的双重场景切入展开的，日常商超货架上同品类饮品同质化严重，常规直筒瓶在冷柜堆叠、单手握持、运输堆码环节的痛点非常突出：直壁瓶身握持时容易打滑，堆码时上下瓶体贴合度不足容易滑落，标签粘贴区域弧度突变容易出现翘边，瓶口螺纹与瓶盖配合的同轴度偏差也容易导致密封渗漏。做结构拆解的时候，首先把整个瓶体拆成瓶口密封段、上肩过渡段、环筋加强段、握持腰段、底托承重段五个独立特征分区，每个分区的曲面曲率都单独做了约束，没有直接用单一旋转特征一刀切生成。瓶口部分采用标准外螺纹结构，螺纹牙型、螺距、封口端面的平面度都按照饮品包装的通用密封要求设置，端面预留了铝箔垫片的压合平面，

　　螺纹收尾处做了平滑退刀槽，避免瓶盖旋合时出现卡滞，瓶口内径的取值兼顾了饮品灌装流速和饮用时的出水流量，不会因为口径过小导致灌装节拍变慢，也不会因为口径过大出现饮用时呛洒的问题。瓶肩位置没有做常规的硬转折斜面，而是采用大曲率渐变弧面从瓶口向下过渡，这个设计一方面是消除瓶肩处的应力集中，塑料吹塑成型时，硬转角位置很容易出现壁厚不均、局部应力发白的问题，渐变弧面可以让型坯在吹胀过程中材料拉伸更均匀，各个位置的壁厚差控制在合理区间；另一方面弧面过渡也让瓶身的标签覆膜可以平顺贴合，不会在转角处出现褶皱气泡。瓶身上部设置了多道环形凸起加强筋，这几道环筋不是单纯的装饰造型，首先是提升瓶身的径向抗外压能力，空瓶在仓储堆叠、运输挤压的时候，

　　薄壁瓶身很容易出现失稳瘪瓶，环筋相当于在薄壁筒体上增加了多道刚性加强圈，大幅提升临界失稳压力；其次环筋的凹凸造型也增加了手掌握持时的摩擦力，手上沾有水珠或者冷凝水的时候，握持瓶身不会轻易滑脱；同时分层的环带也可以作为产品口味、容量区分的视觉识别区，不同口味的产品可以在环筋位置做不同的配色处理，消费者在冷柜里远距离就能快速识别对应产品。瓶身中段做了内收的腰型曲线，这个内收尺寸是按照成年人手掌握持的围度数据推导的，握持位置的截面周长刚好适配单手握持的开合范围，长时间手持不会因为瓶身过粗导致手部肌肉酸胀，腰段的曲面弧度和手掌虎口、指腹的贴合度很高，不需要刻意用力攥紧就能稳定拿住瓶体。瓶身下部靠近底托的位置设置了内凹的可视窗口区域，

　　这个区域做了平面化处理，一方面可以在这里粘贴容量标识、成分标注或者促销二维码，平面区域粘贴标识不会因为曲面弧度导致标签变形、扫码识别失败；另一方面这个内凹结构也相当于在瓶底位置形成了局部加强结构，提升瓶底的承重能力，瓶底采用标准的花瓣式凹底结构，放置在平面上的时候五个支撑点均匀接触台面，不会因为瓶底微小的成型变形出现放置晃动的问题，凹底结构也让瓶体在灌装高温饮品之后，内部压力变化导致瓶底鼓胀的时候，依然可以保持稳定的支撑高度，不会出现瓶底凸出导致放不稳的情况。整个瓶体的外形尺寸边界按照常规自动售货机的货道宽度、冷柜层架间距做了适配，瓶身最大外径小于常规货道的最小通过尺寸，整体高度适配常见饮品的层架高度，不需要调整现有售卖、仓储设备的参数就可以直接适配现有流通链路。建模过程中所有曲面都做了连续性检查，相邻曲面之间保持G2连续，没有出现曲率突变的尖棱，既满足吹塑成型的工艺要求，也让后续做渲染、结构验证的时候，可以直接导入模流分析软件验证吹塑过程的材料分布，提前预判壁厚薄弱的位置，在模具设计阶段就调整型坯的厚度分布，减少后续试模的调整次数。
