小型气动平面磨削加工设备结构设计

　　这款小型气动平面磨床的结构设计，核心面向小尺寸工件的平面精加工场景，常见于教学实训、小型五金加工坊、非标零件打样环节，针对小批量、低硬度金属或非金属工件的平面修磨、去毛刺、端面找平作业做了适配，相比大型工业磨床，它的占地空间更小，动力源采用车间常规压缩空气，无需布设高压供电线路，适配零散工位的灵活加工需求。

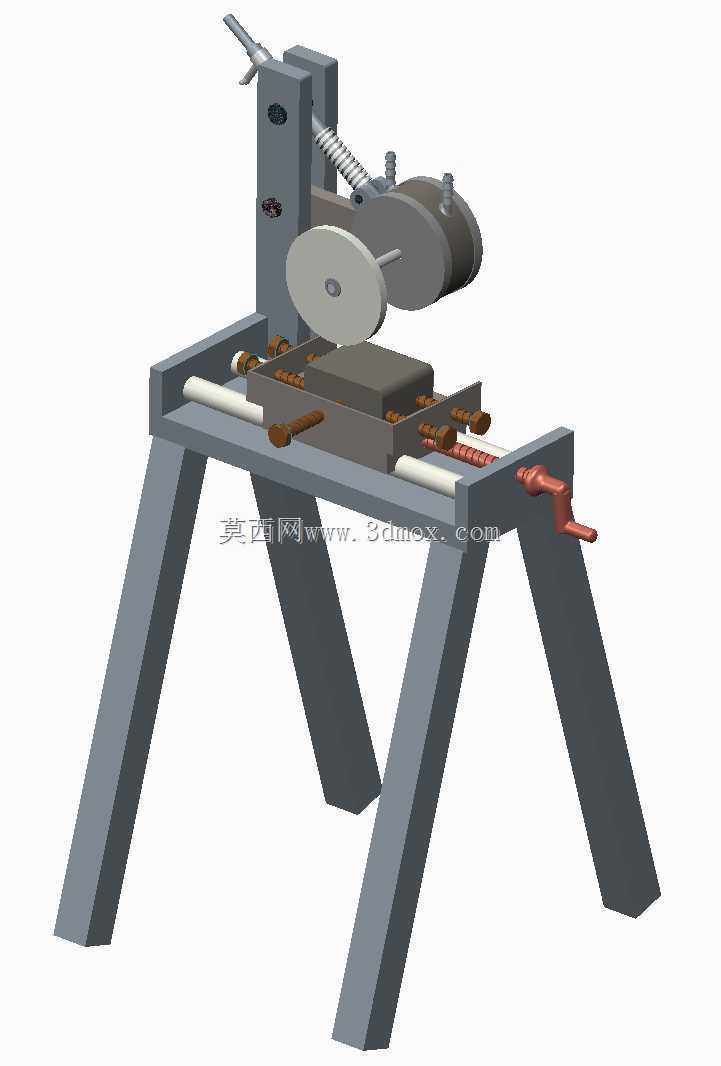

　　从结构布局来看，设备采用三脚支撑的机架结构，支撑腿采用倾斜式布置，三根支腿向外张开形成稳定的三角支撑面，机架整体采用方管焊接成型的思路，支腿与上部安装平台的连接位置做了加强筋处理，避免磨削作业时的振动传导导致加工面出现振纹。上部安装平台预留了工件装夹区域，配套的手动进给滑台采用双圆柱导轨导向，导轨平行度公差控制在0.02mm/100mm范围内，滑台的进给操作通过侧面的手拧螺杆实现，进给行程覆盖150mm区间，可适配最大宽度120mm、长度200mm以内的工件装夹，装夹位置配套了快速压紧的偏心夹具，无需额外扳手即可完成工件的锁紧与拆卸，压缩了单件加工的辅助时长。

　　磨削执行单元的设计采用气动驱动的布局，气动马达直接安装在磨头摆臂的端部，磨头轴的径向跳动控制在0.01mm以内，配套的树脂砂轮片直径为150mm，砂轮的进给通过摆臂的铰接结构实现，摆臂与机架之间设置了复位弹簧，非作业状态下磨头在弹簧拉力作用下抬离工件表面，作业时通过按压摆臂端部的操作手柄控制磨削进给量，进给量的控制精度可通过手柄的按压幅度灵活调整，适合小余量的精磨作业。气动驱动的设计天然具备过载保护特性，当磨削进给量过大导致负载超标时，气动马达会自动降速甚至停转，不会出现电机烧损的问题，同时气动作业的转速稳定在3000r/min左右，磨削过程中不会产生电火花，适配部分易燃易爆工况下的加工作业需求。

　　安装边界方面，设备整体的占地尺寸为长650mm、宽450mm、高580mm，无需做专门的地基固定，直接放置在常规工作台面上即可开展作业，压缩空气的接入接口采用标准快插接头，适配车间常规8mm气管，工作气压要求在0.5-0.7MPa区间，气源处理单元需配套常规的油水分离器，避免压缩空气中的水分进入气动马达导致部件锈蚀。磨头的安全防护采用半包围式的砂轮护罩，护罩覆盖砂轮上半部分70%的区域，可阻挡磨削过程中产生的磨屑飞溅，护罩的安装位置预留了砂轮更换的操作空间，松开侧面的紧固螺丝即可翻转护罩完成砂轮片的更换，日常维护无需拆解整体结构。

　　从设计思路的落地来看，这款设备的结构件大多采用标准型材与通用标准件，加工难度低，制造成本可控，适合教学场景下的设备原理演示，也适合小型加工场景下的零散磨削作业，整体结构没有复杂的传动链路，故障点少，日常维护仅需定期给导轨位置加注润滑脂、检查气动管路的密封性即可，操作门槛低，没有磨床操作经验的人员经过简单培训即可上手作业。设备的工件装夹平台预留了T型槽扩展位置，可根据加工需求加装平口钳、正弦磁台等配套工装，进一步拓展可加工的工件类型，比如小尺寸刀具的刃磨、小型模板的平面修磨等作业都可通过更换配套工装实现。
