立式带座外球面轴承支撑结构

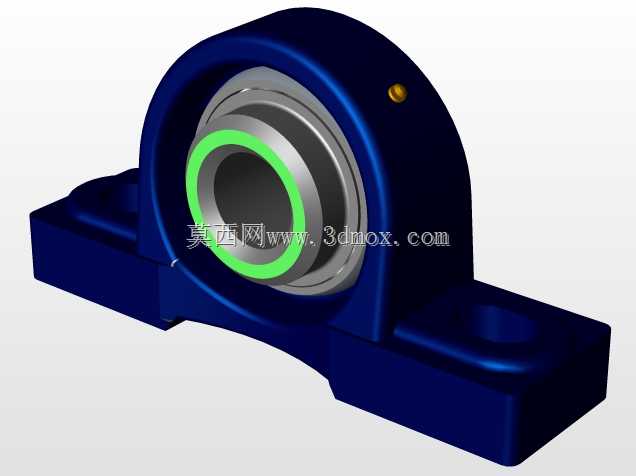

　　这套结构呈现的是一种常见的立式带座外球面轴承支撑单元，主体由厚重的铸造轴承座、内嵌外球面轴承、两侧安装底板以及润滑注油点组成。它在设备中的作用并不复杂，却十分关键：为旋转轴提供稳定径向支撑，同时通过轴承外圈与座孔之间的球面配合，补偿轴系在加工、装配和运行中产生的少量角度偏差。现场设备里，轴不可能永远处于理想直线状态，焊接机架变形、长跨距输送梁挠度、底板安装面不平，都会让轴承孔与轴线出现轻微错位。若采用刚性固定式轴承，这种错位会直接转化为滚珠、保持架和密封部位的附加载荷，发热、异响和早期磨损往往随之而来。带座外球面轴承的价值，就在于把这种不可避免的偏差在支撑点内部消化掉。

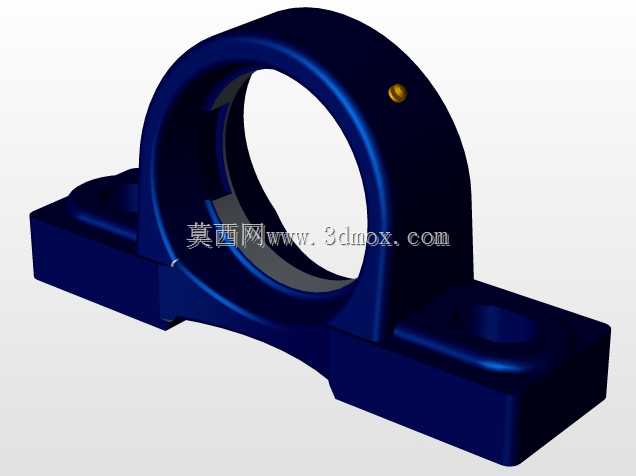

　　从外形上看，座体采用立式两脚布置，底部为整块安装平面，两侧伸出带螺栓孔的耳板。安装时不需要复杂的镗孔工位，只要把支座放到机架横梁或设备侧板的加工面上，穿入地脚螺栓即可完成固定。这种方式特别适合输送机驱动端和从动端、农业机械传动轴、小型风机、食品包装线辊筒、纺织设备导辊以及各类通用传动装置。与分体式法兰座相比，立式座的承载方向更贴近底板法线，螺栓受拉明确，座体截面沿载荷路径连续过渡，能够在较紧凑的高度内获得较好的刚性。

　　设计这类支撑件时，首先要确认的是轴径和中心高。中心高决定轴中心线到底部安装面的距离，也直接影响联轴器、带轮、链轮或辊筒的相对位置。若中心高选错，后续即便螺栓孔能够对上，传动件也会出现偏置，皮带张紧不均、链条啮合不良或联轴器角度误差都会暴露出来。底板长度、宽度和螺栓孔间距则构成安装边界，选型时需要核对机架上可用的平面尺寸，尤其在老旧设备改造中，原有孔距往往成为限制条件。模型中的座体两侧底板较宽，孔位远离轴承中心，有利于降低螺栓在倾覆力矩下的载荷波动。

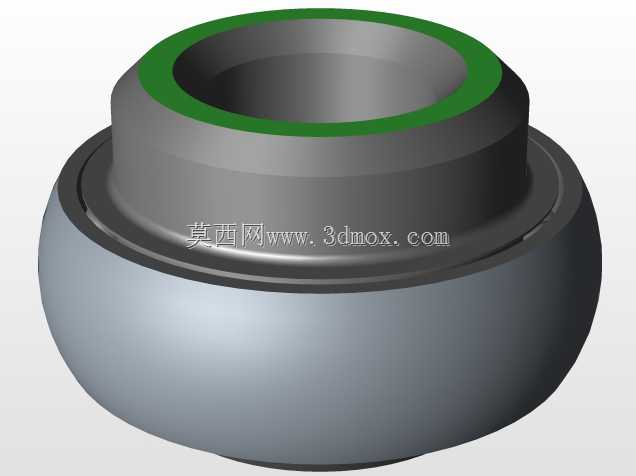

　　轴承部分采用外球面结构，内圈通常较宽，并可通过顶丝、偏心套或紧定套与轴实现固定。图中轴承内圈外侧可见醒目的密封环带，说明该结构考虑了粉尘、泥水或飞溅环境下的防护需求。密封唇与内圈随轴转动，能够阻挡大部分粗颗粒进入滚道；对于农机、矿山辅助输送、砂石料场等工况，这种防护比普通开放轴承更实用。座体上方的小油嘴用于补充润滑脂，润滑路径通向轴承内部，维护人员可在不拆座的情况下完成定期补脂。实际布置时，油嘴位置应留出操作空间，避免被防护罩、机架筋板或传动带遮挡，否则保养点会在设备装配后变得难以接近。

　　结构建模时，座体不能只按外观曲面拉伸出形，更要体现铸造件的工艺逻辑。轴承座外壁从圆筒部分向底板过渡，壁厚应尽量均匀，避免局部厚大截面造成缩松；底板与立筒交接处需要设置圆角和加强筋，使弯曲载荷从轴承中心顺畅传递到螺栓连接区。螺栓孔周围应保留足够的凸台厚度，以承受压紧力和运行振动。若为焊接机架配套，安装面不宜直接落在粗糙焊板上，通常需要铣削或加垫片调整，保证两个支座同轴。对于长轴两端支撑的情况，两个轴承座的中心高、孔位方向和固定面平面度都要统一控制；一端固定、一端游动的布置也常见于热伸长较明显的轴系，此时建模和装配说明中应区分约束关系。

　　承载特性方面，这类立式座主要承受径向载荷，也能承受一定程度的轴向力，但不应把它当作高刚性推力轴承使用。选型时需结合轴转速、载荷大小、冲击程度和环境污染物判断轴承间隙、密封形式与润滑周期。带轮或链轮靠近轴承布置，可以减小悬臂弯矩；若传动件离支撑点过远，座体螺栓和底板会承受额外倾覆作用，长期运行后容易出现松动。轴端固定方式也要与工况匹配，顶丝结构装拆方便，适合载荷平稳的一般传动；冲击较大或正反转频繁的设备，则应考虑更可靠的锁紧方式。

　　整体来看，该模型把支座、轴承、密封和润滑点整合在一个独立支撑单元中，既保留了铸造座的刚性，又利用外球面轴承提供调心能力。对于结构设计人员，它是转轴布置中最基础的支撑模块；对于设备选型人员，它意味着安装、对中和维护成本的降低；对于三维建模从业者，建模重点则在于准确表达座体铸造过渡、底板孔位、轴承层次、密封环和注油结构之间的装配关系。
