剖分式滚动轴承座三维结构设计

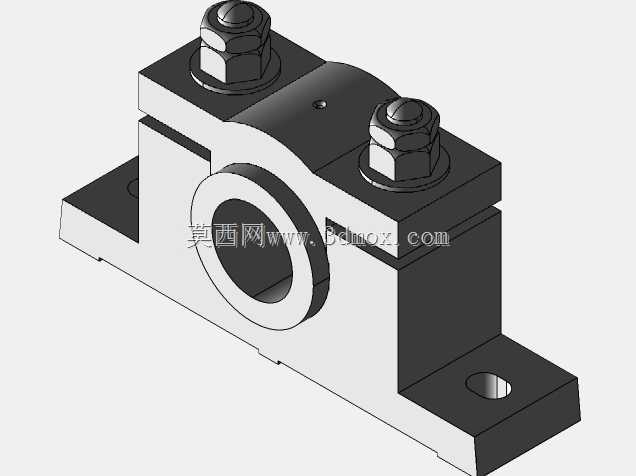

　　该模型为对开式滑动/滚动轴承支承座，也就是工程现场常说的普卢默块（Plummer Block），整体采用上下剖分的经典承载结构，底座为带两个长圆形安装孔的平板式支脚，可直接通过地脚螺栓固定在设备机架、混凝土基础或型钢支架上，长圆孔预留了轴向微调余量，安装时能够补偿基础孔位的小范围偏差，降低现场配钻难度。

　　上盖与底座通过两组贯穿螺栓配合六角螺母锁紧，螺栓穿过底座两侧的立式凸台，拧紧后将嵌入座腔的轴瓦或滚动轴承外圈牢牢夹持，既限制轴承外圈的周向转动，也承受轴系运转时产生的径向载荷与少量轴向窜动力。座体中部开设同轴圆形轴承孔，孔位与底座安装面保持严格平行，保证穿入的传动轴回转轴线与安装基准面的同轴度、平行度满足传动要求。

　　这类剖分轴承座广泛应用于带式输送机头尾滚筒、长轴传动生产线、风机转轴、矿山破碎设备支承段、纺织机械长辊轴系等场景：当传动轴已经装配完成、无法从轴端整体套入整体式轴承座时，只需松开上盖螺母、取下上盖，将轴连带轴承落放在底座下半型腔中，再扣合上盖锁紧即可完成支承安装，后期维护更换轴瓦、润滑轴承时也无需拆卸整条轴系上的联轴器、带轮等端部零件，大幅缩短停机检修时间。

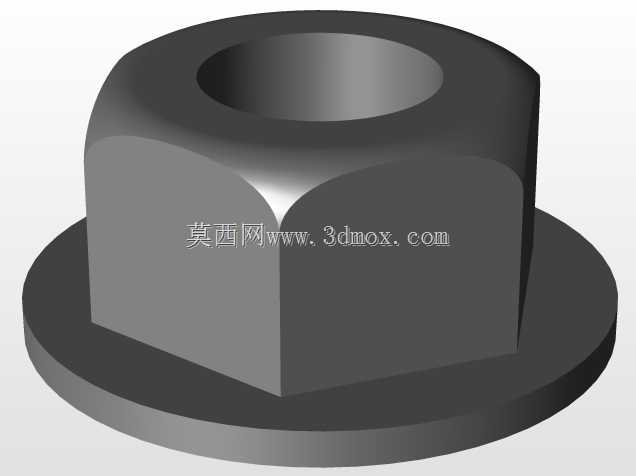

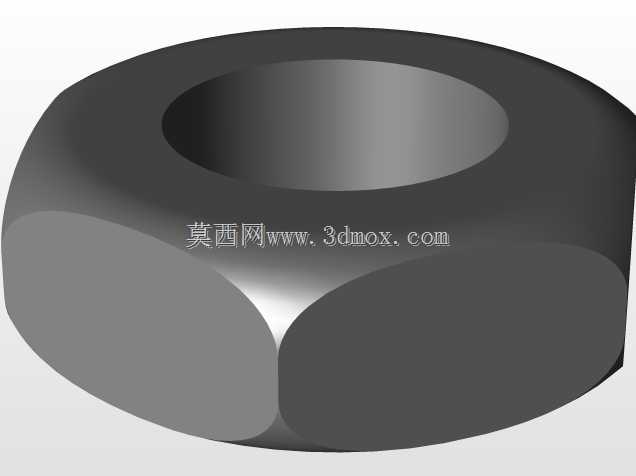

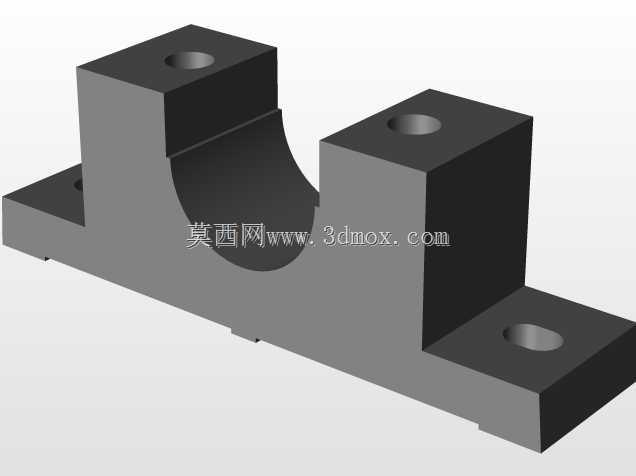

　　建模过程中先以底座安装底面为全局基准绘制支脚轮廓，拉伸生成带减重斜面的底座本体，在支脚两端切除长圆安装孔并预留螺栓沉台；随后构建下半轴承型腔，以型腔轴线为中心绘制半圆孔，两侧向上延伸出螺栓安装凸台，凸台内切除螺栓过孔；上盖部分对应绘制半圆型腔与顶部螺栓过孔，保证上下盖合模后分型面贴合、型腔拼成完整圆孔。紧固件单独绘制外六角螺栓与六角螺母，按实际装配关系约束在凸台孔位中，还原真实拧紧状态。

　　结构设计上，底座两侧立板做了加厚处理，避免重载下立板向外张开导致轴承夹持力失效；上盖顶部预留了小型注油孔位，可对接油杯向型腔内部补充润滑脂，适配低速重载的脂润滑工况。整体外形紧凑，安装边界以底座两支脚外边缘为最大宽度，安装孔跨距符合常规中型输送机轴承座的通用尺寸区间，选型时可根据配套轴承外径、轴径匹配对应型腔规格，支脚厚度与螺栓规格按承载等级选取，确保轴系支承刚性。
