复古留声机造型音乐主题摆件结构设计

　　这套造型结构以经典手摇留声机为原型做了适配文创摆件场景的重构，整体拆分为底座、唱盘、唱臂、弯颈导音管、多面折角喇叭以及独立的筒状声学示意件几个核心模块，建模时先从底座的安装基准开始定边界：底座采用带圆角的矩形平板形态，四个角做了小半径倒圆避免锐边，盘面预留了唱盘定位沉台、唱臂转轴安装孔、侧边控制拨杆的走线槽，底座厚度控制在满足摆件放置稳定性的范围，底面整面做平，不需要额外支脚就能直接在桌面、展陈台面上平稳放置，周边没有突出的安装耳，摆放时不需要额外打孔固定，适配文创展示、主题门店陈设、音乐相关空间装饰的使用需求。

　　唱盘部分做了双层结构，下层是和底座沉台配合的定位凸缘，上层盘面边缘压出细密的防滑齿纹，还原老唱机唱片承托盘的纹理细节，齿纹的深度控制在视觉可辨识但不会积灰的尺度，盘面中心预留了唱片定位的小凸点，旁边两个小凸柱对应唱机的启停卡位结构，不需要做真实的转动传动结构，作为静态摆件时所有配合面都留好了0.2毫米的视觉间隙，既不会出现零件穿插，也能让分层结构的层次感清晰呈现。

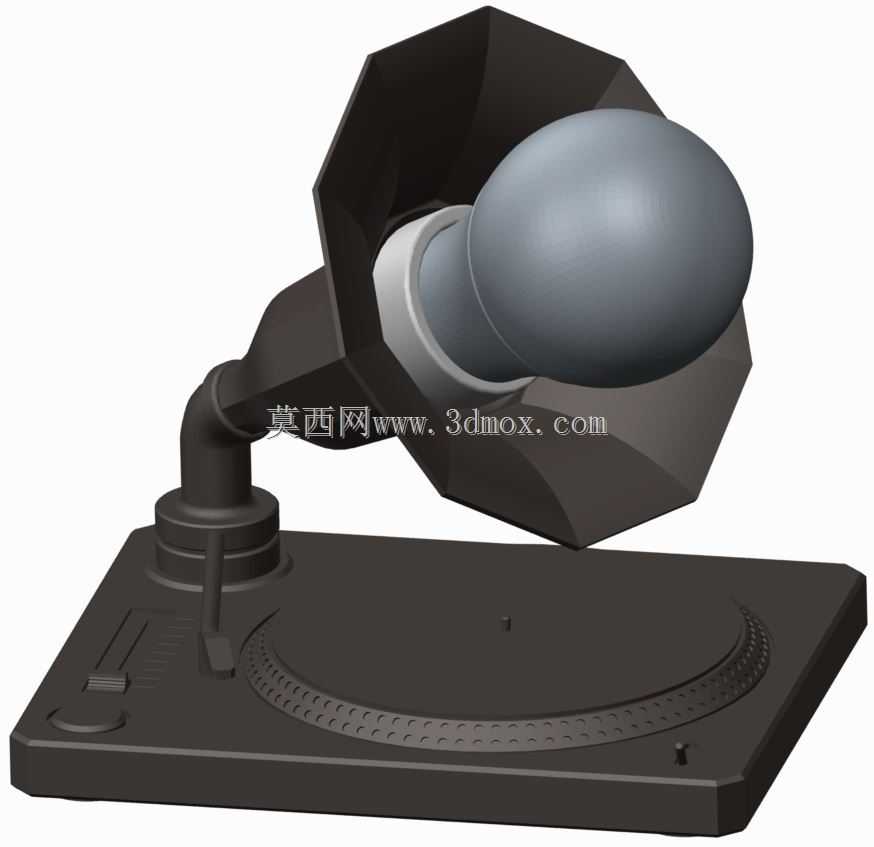

　　唱臂和弯颈导音管是衔接底座与喇叭的过渡结构，唱臂从底座左侧的转轴座向上延伸，先做竖直段再平滑弯折成90度左右的弯管，管壁厚度均匀，弯折处做了大圆角过渡，避免3D打印或者注塑成型时出现应力集中，导音管的上端对接喇叭的小端接口，接口处做了一圈定位凸台，喇叭装配时可以直接卡在凸台上，不需要额外粘接辅助定位，安装对位非常方便。

　　喇叭部分没有采用传统的圆弧旋压曲面，而是做成了八面折角的多边形锥台结构，每一个折面都是平直的平面，相邻面之间的折棱清晰锐利，这种设计一方面还原了早期老式留声机金属喇叭折边焊接的工艺特征，另一方面在建模和后续加工时，平直曲面的分型难度远低于双曲面，不管是做3D打印样件、注塑开模还是钣金折弯拼接，都能大幅降低工艺成本；喇叭从小端的圆形接口逐步向外扩张到大端的八边形敞口，扩张角度控制在声学扩散的合理区间，即使作为静态摆件，形态上也能传递出声音向外扩散的视觉感受，敞口边缘做了窄边翻边，既强化喇叭口的结构刚性，也避免薄边磕碰变形。

　　旁边独立的筒状示意件是声学模块的拆解展示结构，外层是灰色的圆筒壳体，内层嵌套了暗红色的阻尼衬层，端面可以看到多层环形的腔体结构，用来示意留声机唱头拾音、声音传导的内部路径，这个零件可以单独摆放，也可以和主体喇叭组合展示，在做产品宣介或者科普展陈时，能让观看者快速理解老式留声机的声音传导逻辑。

　　整体结构的尺寸比例经过适配桌面陈设的调校，底座长宽比接近3:2，喇叭最高点距离底座底面的高度和底座长度基本相当，摆放时重心落在底座盘面的中心区域，不会出现头重脚轻倾倒的问题；所有外露零件的棱边都做了最小R0.5的倒圆，没有尖锐边角，作为面向日常场景的装饰摆件，使用安全性也有保障。设计过程中没有照搬真实留声机的复杂发条、齿轮传动结构，而是保留所有辨识度最高的外观特征，剔除对静态展示没有作用的内部冗余结构，在还原复古质感的同时，把零件数量控制在最低，后续不管是做树脂打印上色、塑料注塑量产还是金属钣金拼装，都能快速拆分工艺路线，适配不同批次的生产需求，放在音乐主题展厅、复古风格门店、家居软装场景中，都能通过经典的留声机形态传递出音乐照亮日常空间的氛围。
