内燃机活塞头三维结构设计

　　活塞头是内燃机中直接承受燃气压力并将往复运动传递给连杆的核心运动件，其结构合理性直接关系到发动机的压缩比、密封性能、热负荷承载能力以及整机运转可靠性。该三维模型完整呈现了活塞头部的典型几何特征，包括顶部燃烧室侧的封闭端面、外圆上多道环槽结构、裙部导向段以及销座安装区域，可用于结构认知、装配校核与教学演示。

　　从功能实现角度看，活塞头在气缸内做高速往复运动，顶部直接接触高温高压燃气，因此顶面需要具备足够的承压面积与合理的形状，以配合气缸盖形成燃烧室空间。模型顶部采用平整封闭结构，外缘加工有数道平行环槽，用于装配气环与油环。气环负责密封燃烧室内的高压气体，防止燃气窜入曲轴箱；油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。环槽的宽度、深度以及槽间间距都需要与活塞环规格严格匹配，槽底圆角处理有助于降低应力集中。

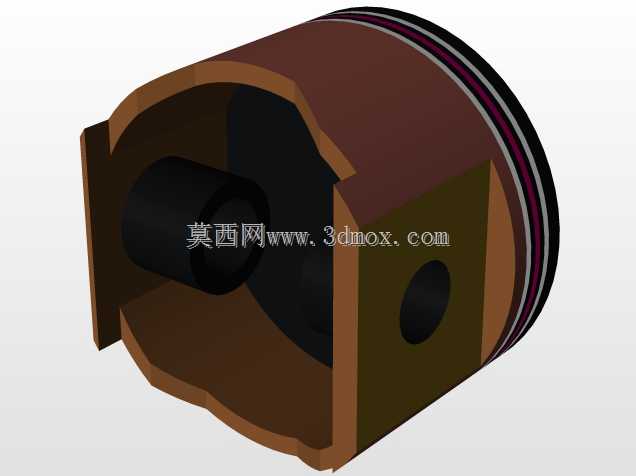

　　裙部在模型中表现为活塞下部的导向承载段，其外圆面与气缸内壁保持配合间隙，在活塞往复运动过程中承受侧压力并维持运动姿态稳定。可以看到裙部一侧开设了销孔贯通结构，销座区域局部加厚，用于安装活塞销并将活塞所受推力传递给连杆。销孔轴线与活塞轴线垂直相交，其位置高度决定了连杆摆动空间与压缩高度，设计时需要兼顾活塞整体高度、连杆长度以及曲轴回转半径之间的运动学关系，避免在上止点、下止点附近出现运动干涉。

　　从外形尺寸与安装边界来看，活塞头的最大外径由气缸内径决定，外圆与缸壁之间留有热膨胀间隙，冷态下间隙较小，工作温度升高后活塞裙部膨胀，间隙趋于合理值。环槽区域位于活塞上部，靠近高温区，热变形量相对较大；裙部则承担导向与侧向支承作用，型面往往设计成中凸变椭圆或近似圆柱形态，以适应热态下的不均匀膨胀。模型下端呈现出与连杆运动避让相关的轮廓切口，当连杆随曲轴摆动时，该缺口可为连杆大头或杆身提供运动空间，防止在最大摆角位置发生碰撞。

　　在实际发动机装配中，活塞头需要与气缸套、活塞环、活塞销、连杆以及曲轴组成曲柄连杆机构。燃气在燃烧室内膨胀做功，推动活塞沿气缸轴线向下运动，活塞销将力传递至连杆，再由连杆带动曲轴旋转，从而把燃料燃烧释放的热能转化为旋转机械能。活塞头工作时同时受到机械负荷与热负荷作用：顶部承受周期性冲击压力，销座承受活塞销传来的交变载荷，环槽区域则受到活塞环的往复摩擦与高温燃气侵蚀。因此在结构设计中，壁厚过渡、销座加强筋、环槽圆角以及裙部轻量化挖除都是常见处理手段。

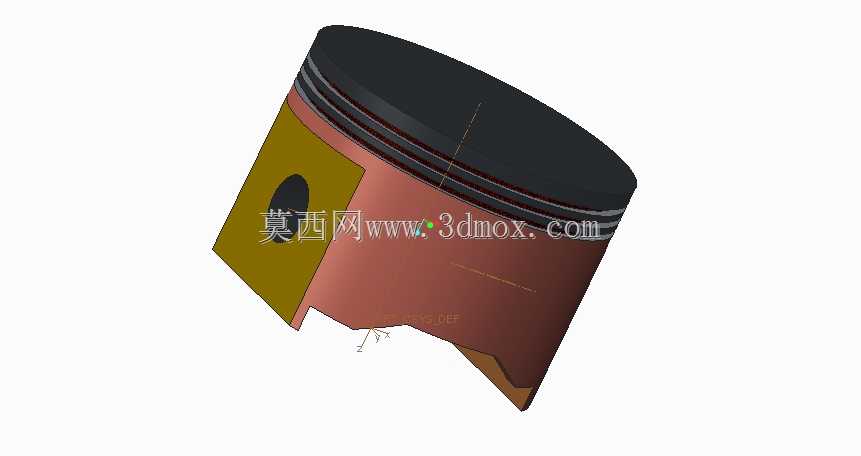

　　该模型在外观上保留了活塞头的主要功能曲面与安装特征：顶部黑色端面与环带层次清晰，裙部壁厚变化和销孔位置明确，下部避让轮廓能够反映连杆摆动边界。对于三维建模学习者而言，可围绕回转体成型、环槽切削、销孔拉伸切除、裙部异形曲面构建以及装配间隙检查等环节展开练习；对于结构设计人员，则可借此核对活塞与气缸、活塞销、连杆之间的空间关系，理解压缩高度、环带布置、销孔中心高和裙部导向长度对发动机总体布置的影响。整体结构虽不复杂，但集中体现了往复式内燃机核心运动件在密封、导向、传力和热适应方面的设计逻辑。
