双轴铰接活动关节机械连接构件

　　在各类需要在两个轴件或杆件之间保留相对活动自由度的机械结构里，铰接关节是最基础也最考验细节设计的连接单元。这类构件不像刚性联轴器那样强制两端保持同轴固定，也不像普通螺栓连接那样把配合面完全锁死，它的核心价值在于传递载荷的同时，允许连接两端在设定角度范围内产生偏转、摆动或者小幅折转，从而补偿装配偏差、吸收运行中的错位量，让整套机构在受力变形或者基础沉降时不会出现卡滞、别劲甚至焊缝撕裂的问题。

　　从实际设备的使用场景来看，这类活动关节广泛出现在工程机械的连杆机构、输送设备的摆臂支撑、农业机具的悬挂连接、自动化生产线的翻转工位以及各类门体、盖板的铰接支点中。比如在往复摆动的料斗翻转架上，驱动端的推杆和从动摆臂之间如果采用完全刚性的对接，加工时几毫米的同轴度误差就会让推杆在伸缩全程承受额外的径向弯矩，轻则加速密封件磨损，重则直接造成杆体弯曲；而在两个杆件之间加入铰接关节后，关节内部的回转配合面可以自由适配摆臂运动过程中不断变化的夹角，让驱动力始终沿着杆件轴线方向传递，径向附加载荷被关节的摆动自由度完全释放。

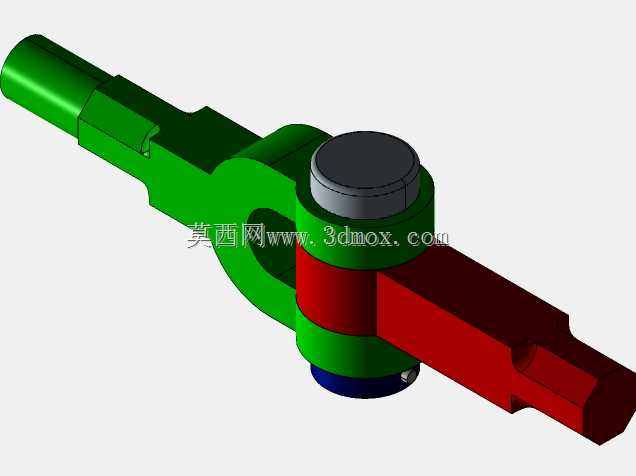

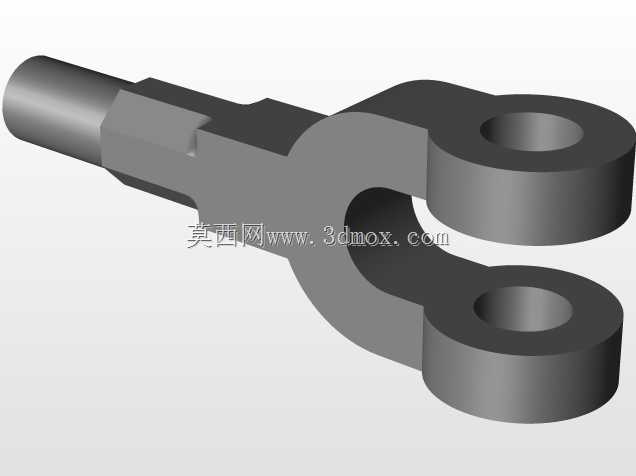

　　设计这类关节构件时，首先要明确的是两端的连接边界。关节的两个对接端分别对应待连接的轴或杆，建模过程中需要先锁定两端配合部位的公称直径、配合长度以及安装孔位的分布尺寸：一端通常设计为带通孔的叉耳结构，用来容纳外部杆件的端部并通过销轴贯穿锁定，另一端则做成对应的同轴铰接座，两者通过中间的回转副组合成完整的活动连接体。配合面的尺寸公差需要根据使用工况区分：承受主要载荷的铰接孔采用过渡配合或者小间隙配合，既保证销轴装入后不会出现过大的径向窜动，又能让铰接面在润滑状态下灵活转动；而外侧的防尘、挡圈沟槽则预留足够的安装空间，避免密封件在关节摆转过程中被边缘剪切。

　　关节的摆动角度范围是结构设计里不能忽略的硬约束。建模时需要通过运动干涉检查，确认两个对接端在极限摆角位置不会发生实体碰撞：通常在叉耳的开口侧和铰接座的对应端面预留出角度避让空间，当关节摆到设计最大偏角时，两个构件的金属端面之间仍保留有安全间隙，不会出现硬碰硬的限位冲击。如果设备运行中关节需要频繁在大角度区间往复摆动，还会在铰接副的摩擦面设计油槽或者注油通道，让润滑脂可以均匀分布在整个回转接触面上，避免长期干磨造成配合面拉伤。

　　从受力特性来看，关节在工作中主要承受沿销轴径向的剪切力和两端杆件传递的拉压载荷，因此构件的截面过渡位置都会做圆角强化处理，避免在叉耳根部、铰接座与杆体衔接的应力集中区域出现疲劳裂纹。三维建模过程中，这些过渡圆角的半径不能随意简化：圆角过小会导致热处理时应力集中开裂，圆角过大则会挤占相邻部件的安装空间，需要结合整体布局反复调整，在结构强度和安装边界之间找到平衡。外形尺寸上，关节的整体外径要控制在周边构件的运动包络之内，当配套的摆臂做整周回转时，关节外轮廓不能和附近的机架、管线发生刮擦；关节两端的连接长度也要和对应杆件的插入深度匹配，保证销轴穿过之后，两端的锁紧挡圈或者开口销可以完全就位，不会出现销轴轴向窜出的风险。

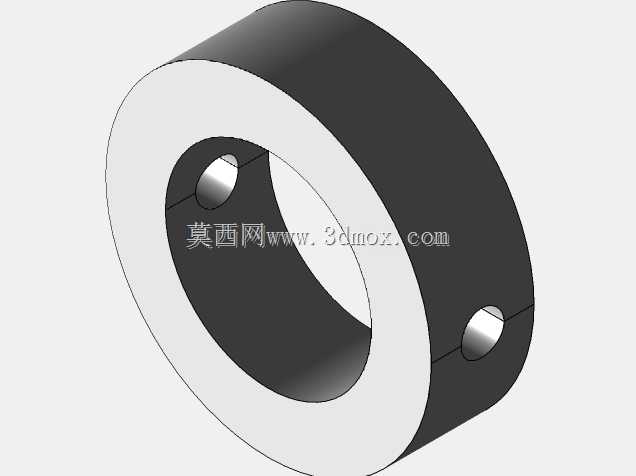

　　在装配验证阶段，这套关节模型可以直接导入整机机构中做运动仿真，模拟杆件从最小夹角到最大摆角的全行程动作，检查每一个角度位置下铰接面的接触状态、载荷分布以及和周边零件的间隙情况。对于需要在振动环境下工作的设备，关节的铰接副还会预留耐磨衬套的安装位，衬套作为易损件可以在磨损后单独更换，不需要整体报废关节主体，大幅降低后期维护成本。整个构件的建模逻辑完全围绕实际装配和运行需求展开，每一处配合尺寸、避让空间和强化结构都对应现场设备里真实会遇到的受力、装配和维护问题，没有多余的装饰特征，也不存在会导致装配干涉的冗余结构。
