椭圆型轴承端盖遮蔽防护壳体

　　在小型传动箱体、桌面级轻工输送模组以及紧凑型轴承座的外围防护设计里，这类长椭圆轮廓的遮蔽壳体是很常见的端侧封盖零件，它的核心作用不是承载大载荷，而是把滚动轴承外圈、轴端锁紧结构以及箱体开口处的润滑腔完全封盖住，避免车间里的粉尘、切削液飞溅、散落的金属碎屑直接进入轴承滚道，同时也能阻挡轴承内部润滑脂在运转过程中向外甩出，维持轴承座内部的润滑环境稳定。从实际装机场景来看，这类封盖大多用在轻载、安装空间局促的小型设备上，比如小型食品输送线的从动辊端、桌面工装的转轴支座、小型风机的轴承侧端，这类位置没有厚重的铸铁端盖安装空间，也不需要承受巨大的轴向冲击，采用一体注塑或者薄钢板冲压成型的遮蔽壳，既能满足防护需求，又能控制整体零件重量。

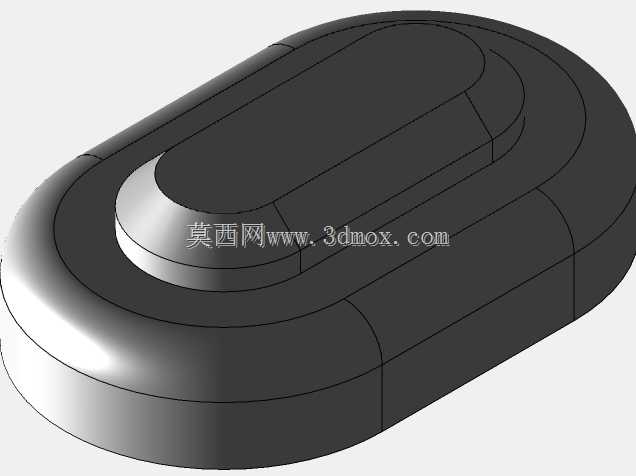

　　这个壳体的外形采用长圆跑道形轮廓，所有外边缘都做了大圆角过渡，没有尖锐的直角棱边，一方面是在成型过程中避免材料在转角处出现应力集中，注塑件可以减少填充时的熔接痕缺陷，冲压件也能避免折弯处出现开裂；另一方面在设备运维拆装的时候，圆滑的外轮廓不会刮伤操作人员的手套或者手部，在设备外露的转轴端也不会形成突出的尖锐磕碰点。壳体正面居中设计了一条内凹的长条形沉台，这个结构不是装饰特征，沉台区域对应壳体背面的加强凸筋位置，当封盖通过周边的安装孔贴紧轴承座端面时，内凹沉台可以提升壳体正面的抗弯刚度，避免薄壳在受到轻微侧向挤压的时候出现板面凹陷，同时这个沉台也可以作为装配定位的对位标识，运维人员在拆装端盖时可以快速对准壳体的安装方向，不用反复调整角度对位螺栓孔。

　　设计这类遮蔽壳的时候，首先要匹配轴承座的安装端面边界：长椭圆的外轮廓尺寸要完全覆盖轴承外圈的外径以及座体上的密封沟槽，轮廓边缘比座体结合面宽出3到5毫米，保证压紧之后密封垫或者密封胶的结合面完全被壳体压住，不会出现局部外露的缝隙。壳体的内腔深度需要根据轴承端侧的突出量来设定，内腔顶面和轴承外圈端面之间要预留1到2毫米的间隙，既不能直接顶死轴承外圈影响轴承的游隙，也不能留过大的空腔导致润滑脂在腔体内无序甩动。壳体和座体结合的贴合面要做平面度管控，整个贴合面的平面度误差控制在0.1毫米以内，这样锁紧安装螺丝之后，整个封盖可以均匀压在密封件上，不会出现局部压紧力过大、局部缝隙过大的偏压问题。

　　从安装边界来看，这类椭圆端盖通常在长轴的两端布置沉头安装孔，孔位的中心距要和轴承座上的螺纹孔位置完全对应，沉孔的深度要保证螺丝锁紧之后螺丝头部完全沉入壳体表面，不会突出在外形成干涉点。壳体的侧壁采用均匀的壁厚设计，注塑成型时壁厚差控制在30%以内，避免冷却过程中出现缩痕或者翘曲变形；如果是采用金属板材冲压成型，侧壁的拔模斜度设置在1到2度，既可以保证冲压脱模顺畅，也能让壳体和座体外围形成小范围的包覆定位，安装时可以先把壳体扣在座体上临时定位，再拧入固定螺丝，不需要人工全程托举对位。在实际使用中，这类遮蔽壳不需要拆解维护轴承的时候可以长期保持安装状态，仅在补充润滑脂或者更换轴承时才拆下，圆滑的外表面也方便日常擦拭清理设备表面的油污，不会在边角缝隙里积存脏污，非常适合清洁度要求较高的轻工生产场景。
