车门常开限位固定支撑铰链结构

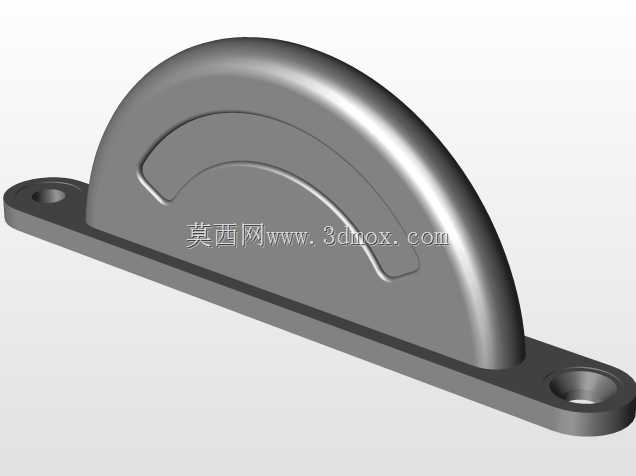

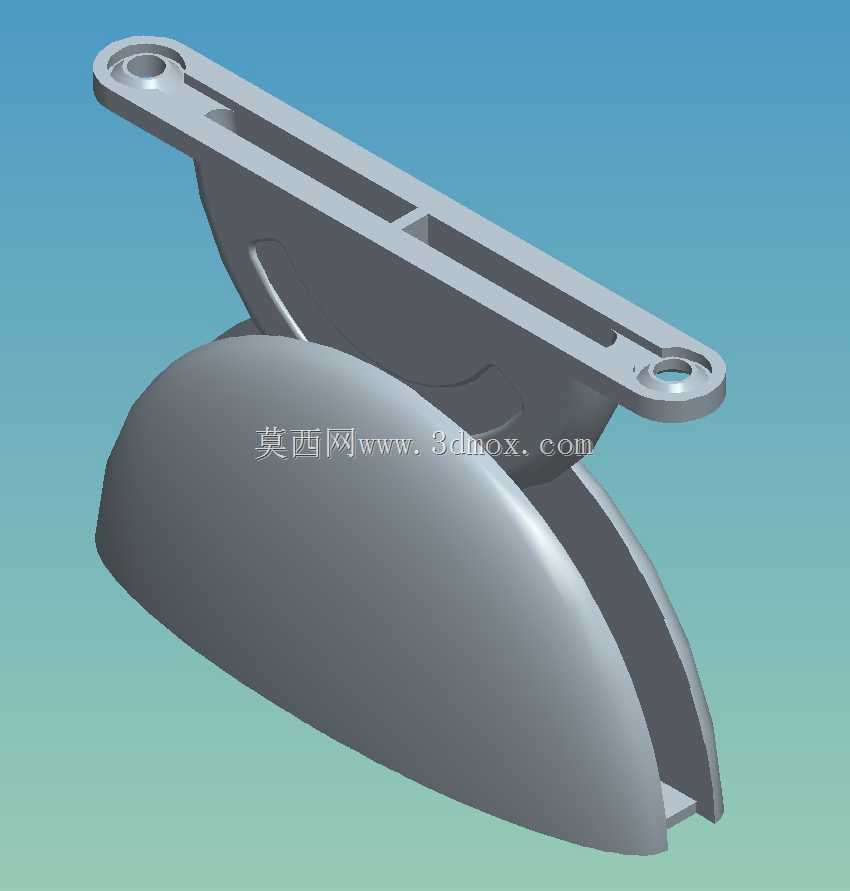

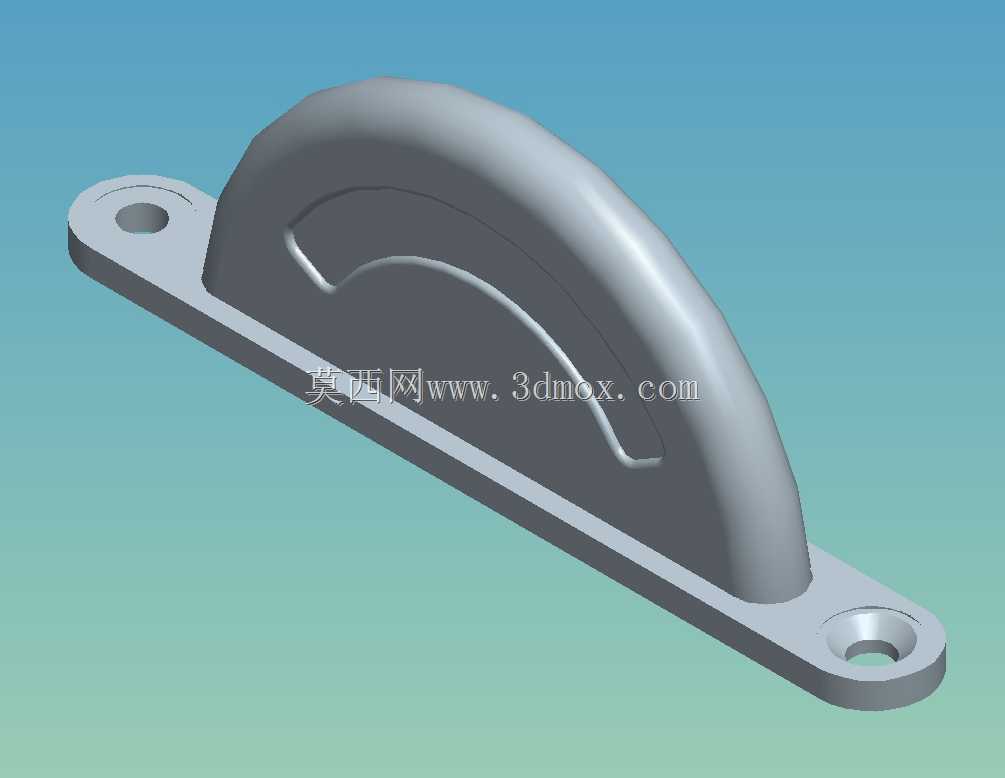

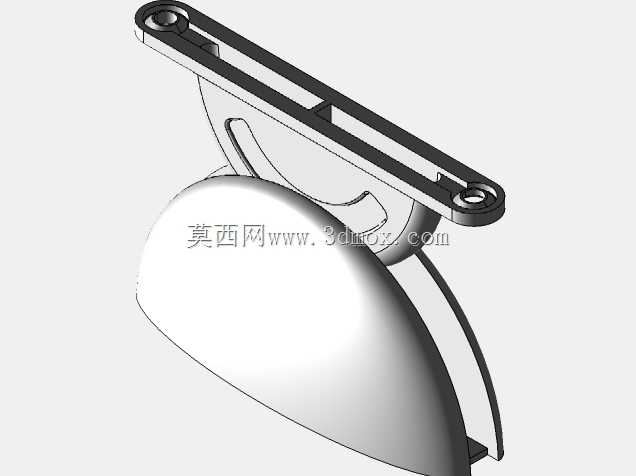

　　这款车门固定器的三维结构围绕车辆侧门在检修、装配、静置通风等工况下保持常开状态而设计，整体由上部长条形铰接摆臂与下部半包覆式弧形底座两部分构成，属于典型的门体限位支撑类机械构件。

　　从实际使用场景来看，这类构件常布置在车门与车身门框的铰接侧附近：下部弧形底座贴合车身侧围或车门内板的曲面轮廓，通过两端预留的沉头安装孔完成螺栓固定；上部摆臂两端同样设置带沉台的同轴安装孔，一端与底座铰接形成回转副，另一端随车门开合动作绕铰接点摆动。当车门开启到设定角度后，摆臂进入卡滞支撑位，抵消车门自重、外部阵风以及轻微触碰带来的回摆力矩，避免车门在无人扶持时自行闭合夹伤操作人员，或是在车间装配作业中反复晃动干扰线束插接、内饰件安装、密封胶条调试等工序。

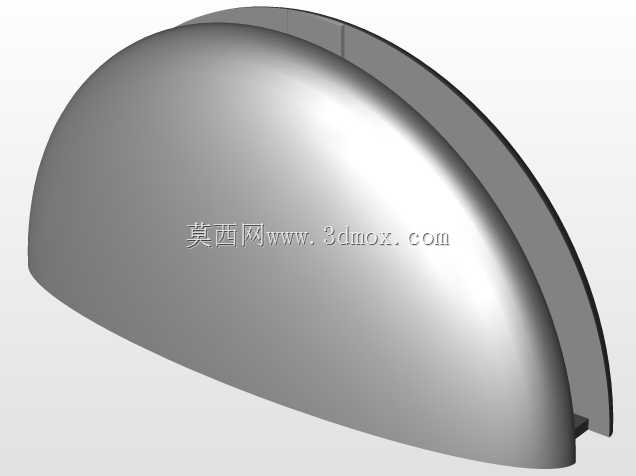

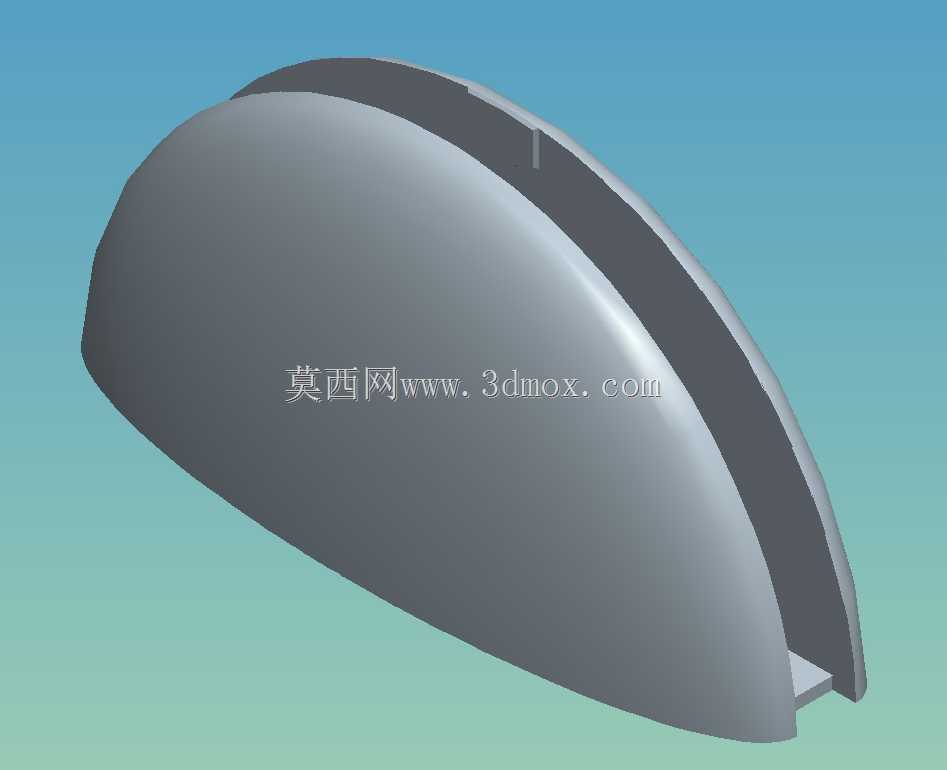

　　结构设计上，长摆臂采用了通长的减重开槽构型，沿臂体轴向开出两条平行长槽，在保证摆臂截面抗弯模量的前提下大幅削减构件整体重量，同时开槽结构也为安装过程中螺栓对位、行程间隙调整留出了余量。摆臂与弧形底座的衔接处设置了过渡加强筋，将开门时车门传递的横向载荷分散到底座整个弧形贴合面，避免铰接点附近出现应力集中导致的塑性变形。下部底座采用半圆弧包覆造型，曲面弧度匹配常见乘用车、轻型商用车车门内侧的冲压钣金曲面，安装后底座与钣金面形成面接触，相比平面支座大幅降低局部压应力，也不需要在车身上额外焊接凸台，适配现有车身的安装点位。

　　尺寸与安装边界方面，摆臂的有效工作长度决定了车门的最大开启限位角度：摆臂两端铰接孔的中心距按照车门回转半径匹配，当车门绕自身门铰链转动时，固定器摆臂的活动行程不会与车门内饰板、玻璃升降器导轨、车门线束胶套发生运动干涉。两端安装孔均设计为沉孔结构，螺栓装入后头部完全沉入构件表面，不会突出外露刮蹭周边内饰或操作人员衣物。底座的弧形包覆宽度覆盖了车门侧围的常规钣金立面，安装孔位跨距避开了车身内部的加强梁、排水孔位置，在三维建模阶段可直接将构件装配到车门总成的数模中，通过运动仿真模拟车门从全闭到全开的整个摆动过程，校验摆臂在极限开启位置的抵靠状态、全闭位置时构件的收纳间隙，确认固定器收起后不会在车门与门框之间形成挤压异响。

　　细节处理上，摆臂与底座的铰接回转面预留了合理的配合间隙，既保证转动过程无卡滞，也避免间隙过大导致车门限位后出现旷量晃动；构件所有外露棱边均做了圆角过渡，没有尖锐冲切棱角，适配车内零部件的安全设计要求。这类支撑结构也可衍生应用到设备检修门、机柜防护门、特种作业车厢侧门的常开限位场景，仅需要调整底座弧形面的曲率、摆臂长度以及安装孔跨距，即可匹配不同门体的重量与开启角度需求，建模时参数化修改摆臂开槽长度、底座壁厚即可快速衍生出不同载荷等级的变体型号。
