带侧置长轴的卧式罐体集成阀组结构

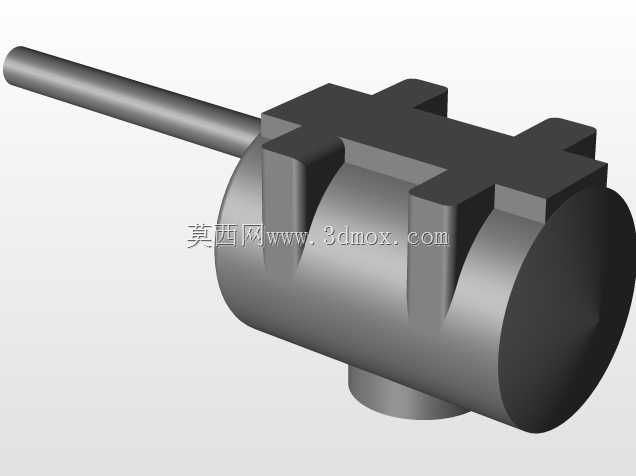

　　这套结构在现场布置时，最先需要确认的是侧向伸出的长轴与主罐体之间的空间干涉关系。长轴沿罐体一侧水平延伸，轴段外圆保持连续直杆形态，没有额外台阶、法兰或锁紧凸缘，适合在狭长设备腔体内穿过隔板、支架或联动机构，作为手动驱动、行程触发或者外部动力输入的连接段使用。轴端未设置复杂连接头，实际选型时可以根据装配需求在端部补充销孔、扁位、联轴器接口或者手柄配合结构，模型当前保留了较完整的直轴长度，便于后续按设备行程进行裁切和改制。

　　主体部分采用卧式圆柱罐体作为承载基础，圆柱外壁曲面连续，底部设置向下凸出的短圆柱接口，该接口可作为介质流入、排出、排污或者插接管路的位置。罐体右端保留完整圆形端面，端面区域可用于布置端盖、密封压盖、检修盖板或者传感元件；左端与长轴衔接，轴体从罐体侧部贯穿或外接，使整体形成“罐体+侧轴”的复合布局。这种布局常见于小型流体控制单元、实验台储液组件、气动回路旁通装置、润滑系统供油部件以及教学演示设备中，尤其适合安装空间横向受限、但需要保留轴向操作距离的场合。

　　罐体上部并非简单圆弧面，而是叠加了两组近似方块状的凸台结构，凸台沿罐体轴向分布，顶部形成平直安装面，侧面带有竖向限位面。凸台之间留出内凹区域，可容纳卡板、压条、固定座或者管路避让空间。上部块状结构的作用不只是增加外形体量，更重要的是为装配提供可靠的夹持和定位基准：现场安装时，可以利用凸台侧面作为防转面，通过压板横跨在两个凸台之间，将整个罐体固定在基板或机架上；也可以在凸台顶面加工螺纹孔，安装阀盖、行程开关、限位板或者附属控制元件。与单纯依靠圆筒抱箍固定的方式相比，这种带凸台的结构能够降低周向转动风险，在长轴受到扭转或推拉载荷时保持罐体姿态稳定。

　　从结构建模思路来看，圆柱罐体与上部凸台之间采用实体融合方式处理，凸台底部与圆柱曲面自然相接，避免了薄壁拼接带来的应力集中。上部凸台的棱角清晰，侧边与罐体轴线平行，便于在工程图中直接标注宽度、高度和间距；圆柱部分则适合标注外径、轴向长度以及底部接口的中心高度。长轴与罐体连接处保持较大的实体过渡区域，若用于承压或受力工况，后续可在交接位置增加圆角、加强套或者密封轴套，以改善轴根部的受力状态。底部短接口与罐体下部相连，接口轴线与长轴轴线在空间上呈垂直关系，管路走向和操作方向互不干扰，检修人员从下方接管，侧向进行轴部操作，维护动作分区明确。

　　安装边界方面，整组部件的最大外轮廓由三部分决定：侧向长轴构成最远水平伸出尺寸，罐体圆柱面决定主体宽度和高度，上部凸台决定顶部最高安装面，底部接口则决定下方需要预留的管路装拆空间。布置时不能只按罐体直径预留位置，必须为长轴末端保留操作或连接距离，同时在轴的径向周围留出避免碰擦的间隙；若轴端连接手柄，还要计入手柄转动半径。上部凸台顶面若安装附件，应核对附件与罐体端面、长轴驱动件之间是否发生运动干涉。底部接口下方不宜直接贴紧安装板，需保留接头、螺母或软管弯曲所需空间；若采用刚性管路连接，建议在接口附近设置管夹，以减少管路重量直接作用在罐体下口。

　　在功能特性上，该结构把储容、接口、固定和轴向驱动集中在一个紧凑实体上，减少了分散支架和独立阀座的数量。圆柱主体适合承受均匀内压，上部凸台适合承受安装压紧力，长轴适合传递直线或旋转动作，底部接口适合完成介质通路连接。对于三维设计人员而言，建模时可先以罐体中心线为基准建立圆柱主体，再按轴向位置生成上部两组凸台，随后处理侧轴和下接口，最后统一检查相交体、边线和装配基准。结构中没有复杂曲面和细小薄弱件，整体轮廓利于加工、剖切、出工程图以及进行干涉检查，也方便在后续方案中根据实际流量、压力和操作力调整罐体直径、轴径、凸台宽度及接口高度。
