锚固支撑构件三维结构设计

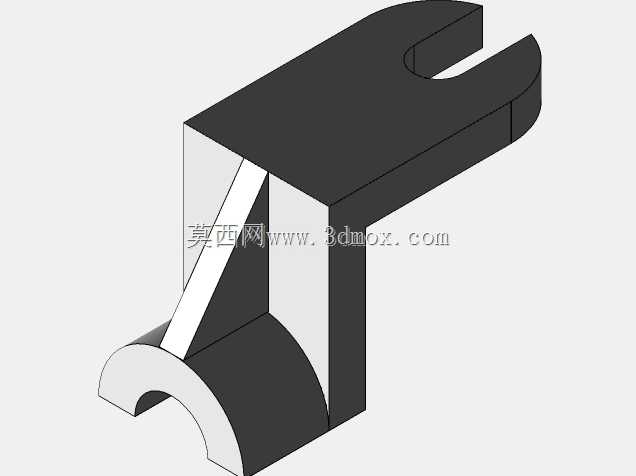

　　锚固支架在工业现场承担着杆件定位、部件夹持与载荷传递的作用，常见于工装夹具、输送线侧边限位、小型设备机架连接以及检修工位的辅助支撑场景。这类零件看似结构简单，实际使用中却直接决定被固定件的位置稳定性，若开槽宽度、夹持面角度或底部贴合尺寸处理不当，运行过程中容易出现杆件窜动、接触面压痕不均甚至支架根部开裂的问题。建模时先从功能边界入手，上部开设U形开口槽，槽口用于容纳圆杆或扁状连接件，开口两侧形成对称夹持壁，杆件放入后可通过侧向紧固件压紧，避免完全封闭孔位带来的穿装不便；在需要频繁调整位置的工位上，开口结构允许操作者松开支紧件后沿杆件轴向滑移支架，调整到位后再锁紧，比封闭式支座更适合调试阶段反复对位的工况。

　　支架主体采用立板加底部承托的组合形态，立板承受夹持力带来的侧向弯矩，底部延伸出的弧形与平面结合段用于贴合安装基面，既可以靠平面区域锁附在工作台面，也能通过弧面适配圆柱导轨、管架外缘的贴装需求。结构过渡处没有采用尖锐直角，而是在立板与底座衔接位置做了加厚与圆角过渡，因为支架受载时最大应力集中在根部转角，尖锐棱边会打断力流路径，反复振动载荷下容易从转角处萌生裂纹；加厚根部后，夹持槽传递下来的侧向力可以顺畅扩散到底部安装面，降低局部应力峰值。从安装边界来看，上部开槽的宽度需要与被夹持杆件的直径公差匹配，槽底预留少量间隙，避免杆件直径处于正公差时无法落位；槽口两侧壁的厚度要兼顾夹紧刚度与整体重量，壁体过薄会在锁紧螺栓时发生外张变形，

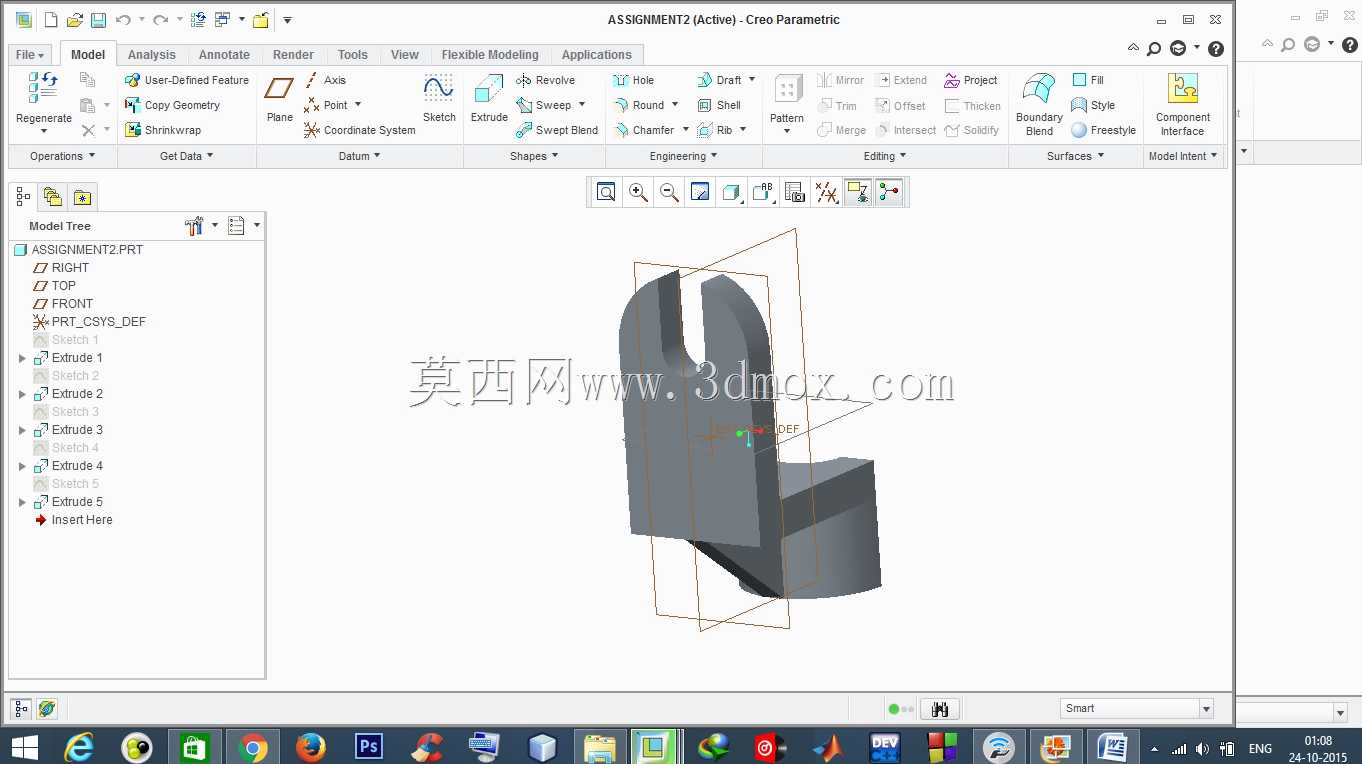

　　夹持力不足，过厚则造成材料浪费并增加支架整体占用空间。底部安装面的平面度需要在建模时明确约束，若贴合面翘曲，锁紧安装螺栓后支架会被强制拉平，导致上部开槽方向偏移，长期使用还会形成附加内应力；弧形贴合段的半径与对应安装基面的外径保持一致，保证接触区域为面接触而非线接触，压紧后摩擦力更大，也不会压伤导轨表面。零件的棱边除受力过渡圆角外，外露边缘均做小倒角处理，去除加工后产生的毛刺，避免操作人员安装时划伤，也减少电镀或喷漆工序中尖角位置涂层过薄的问题。设计过程中先拉伸生成主体立板与底座轮廓，再切除上部U形槽，随后处理根部过渡与底部弧面，最后添加倒角与工艺圆角；特征树保持简洁，开槽、主体、过渡特征顺序清晰，后续若需适配不同直径的杆件，

　　只需修改槽宽与对应壁厚参数，即可快速衍生出同系列不同规格的支架。夹持面可以根据使用场景增加防滑纹或垫片安装位，当被固定件为光滑圆杆时，光面夹持主要依靠锁紧摩擦力，振动较大的工况下可在槽壁加装铜质或橡胶垫片，既提升摩擦系数，又避免硬质金属直接接触夹伤杆件表面。支架整体高度依据被固定件的中心线高度确定，保证杆件装入后中心线与配套设备的回转中心或输送面平齐，高度过低会迫使杆件弯曲对位，过高则增大悬臂长度，放大夹持点处的弯矩。底部安装孔的位置避开根部应力集中区，孔边与零件边缘保留足够壁厚，防止螺栓锁紧时孔位周边开裂；对于需要在弧面基面固定的使用场景，也可将螺栓孔改为抱箍连接结构，适配管架类安装基础。整个构件没有复杂曲面，加工工艺性好，可采用铣削直接成型，中低速轻载工况下也可选用型材焊接后打磨加工，适合单件小批量工装制作与批量备件生产，建模完成后可直接进入工程图环节，标注槽宽、安装孔位、贴合面粗糙度与关键形位公差，指导车间加工与装配。
