轿车承载式白车身骨架结构三维数模

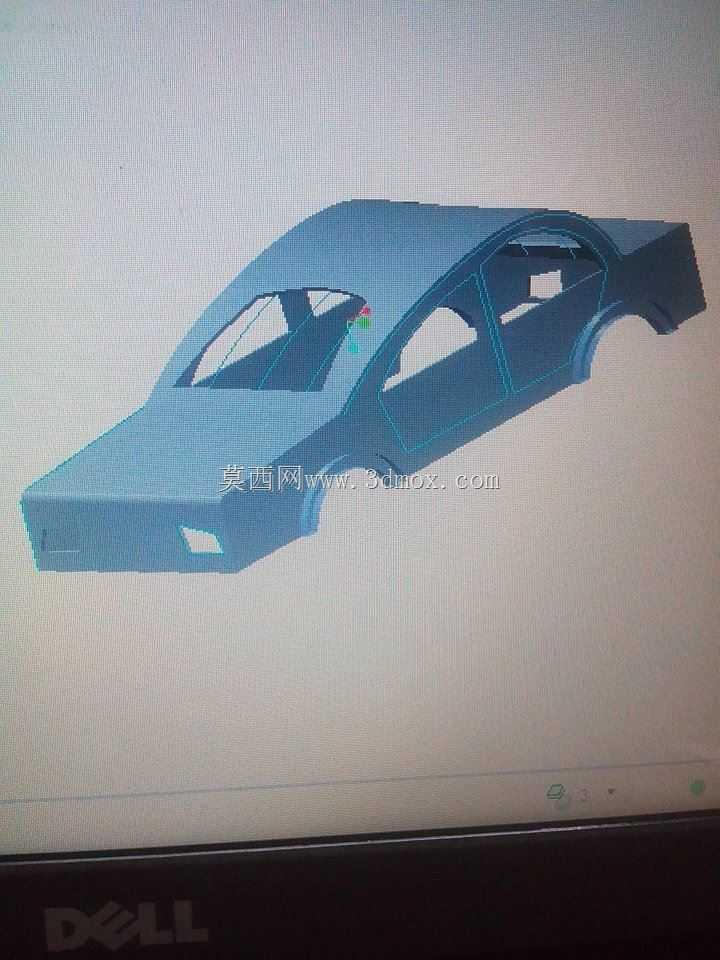

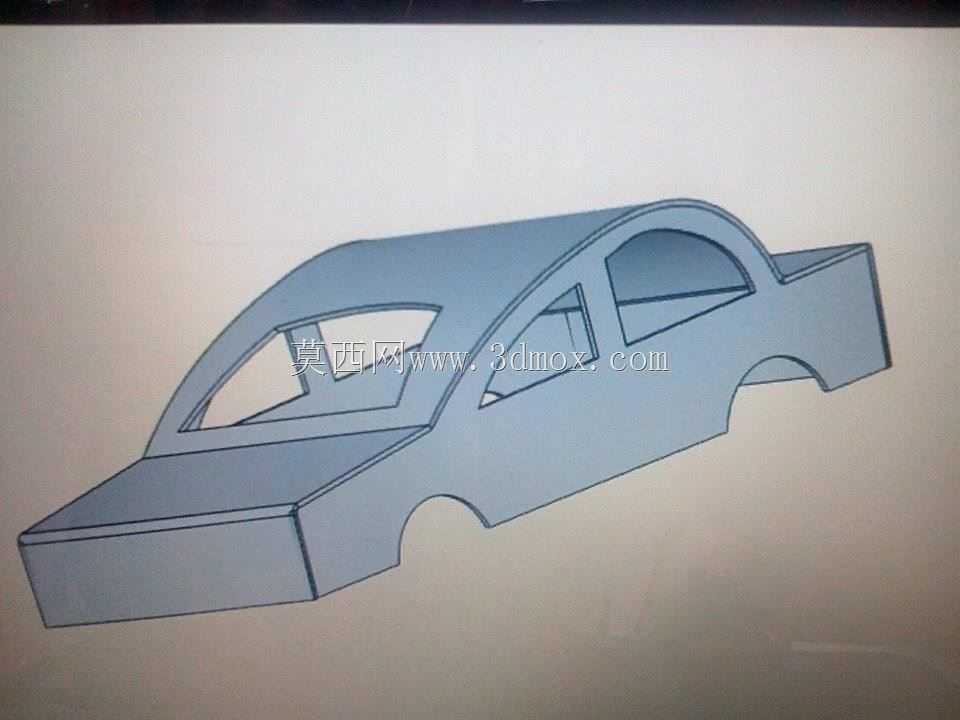

　　这套车身骨架数模面向乘用车前期结构方案推演场景搭建，数模完整还原了三厢轿车从车头溃缩段、乘员舱框架到车尾延伸段的连续承载轮廓，没有附带外覆盖件、内饰板与附属安装支架，核心呈现白车身主体的空间梁架与围板形态，可用于整车总布置阶段的空间边界校核、车身结构教学演示以及基础钣金特征建模思路参考。

　　从实际装车用途来看，该骨架是整车所有零部件的安装基体：车头段预留的框架空间用于容纳动力总成、冷却模块与前防撞梁连接点位，A柱、B柱、门槛梁与车顶横梁围合出乘员舱的刚性生存空间，车门框周边的轮廓直接对应车门密封条、铰链与门锁的安装匹配边界，车尾段的延伸框架用于承接后围板、行李舱底板与后悬架上部安装点位。数模中车身侧围的整体曲面从车头翼子板后端顺滑过渡到车尾后翼子板位置，腰线走势与车顶弧线连续衔接，窗框开口轮廓按照常规四门三厢轿车的门洞比例构建，前后风窗的安装边界也在骨架曲面中预留出对应贴合面。

　　设计思路上采用基础特征递进的构建逻辑，先以多组空间基准曲线勾勒车身俯视、侧视的整体外轮廓，再通过拉伸、融合、剪切操作生成侧围主曲面与底板基础平面，随后在对应位置切出门洞、窗洞与工艺缺口，最后对棱边位置做等半径圆角过渡，还原冲压钣金件的圆滑边角特征。整个建模过程没有使用复杂的高阶曲面命令，所有特征都遵循实体建模的常规逻辑，结构层级清晰，特征树顺序符合从基准到主体、从粗放到细节的建模习惯，刚接触车身结构的设计人员可以顺着特征生成逻辑理解白车身从轮廓到成型的完整推导过程。

　　空间尺寸边界方面，数模按照常规紧凑型三厢轿车的比例搭建，整车长度方向覆盖前保险杠后端到后围板前端的主体骨架区间，宽度方向以车身左右对称面为中心，两侧侧围外板的间距符合常规乘用车车身宽度范围，高度方向从底板下表面延伸至车顶横梁上表面，乘员舱内部的竖向空间预留出常规坐姿的头部余量。车头溃缩区的纵向长度按照正面碰撞吸能的常规比例预留，A柱倾斜角度、B柱竖向位置以及C柱的收尾角度都参考量产家用轿车的通用布置参数，门槛梁的横向宽度与竖向高度也符合承载式车身常用的钣金梁体截面比例。

　　在工程应用层面，这套数模可以直接作为车身总布置的基础载体，设计人员可以在其基础上追加悬架安装点、动力总成悬置支架、座椅固定点位等附属结构，也可以截取侧围、底板等局部区域开展钣金截面优化练习；教学场景中，该模型能够直观展示承载式车身“整体承载、梁柱传力”的结构特点，帮助初学者理解碰撞力从车头到车尾、从侧围到底板的传力路径，区分白车身骨架与外覆盖件的功能差异。数模中所有曲面之间的衔接位置都做了几何连续处理，不存在开口缝隙或重叠曲面，后续导入其他三维软件做干涉检查、空间标注或者二次修改时，不会出现几何拓扑错误，骨架上预留的各个窗洞、门洞轮廓也可以直接作为后续车门、玻璃等附件设计的匹配基准，减少前期基础轮廓重复搭建的工作量。
