便携式PLA3D打印立式照明灯结构

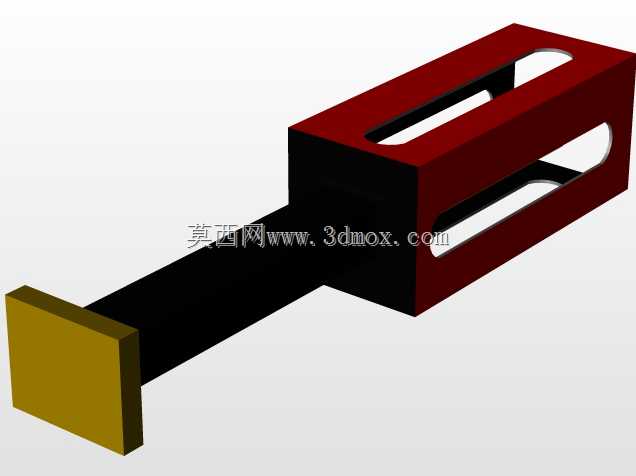

　　这款立式便携照明装置的结构开发，最初是围绕临时作业场景的补光需求展开的，在户外工地夜间巡检、小型工位临时装配、露营场地局部照明、展会临时展位补光这类没有固定照明布线的场景里，传统固定式灯具要么需要提前布设供电线路，要么底座占地过大无法在狭窄作业面摆放，这款结构刚好针对这些痛点做了适配。整体采用三段式立式布局，最底部是方形配重底座，底座做了加厚的实心填充区域，打印时可以通过增加填充密度来压低整体重心，哪怕上方灯杆受到轻微侧向触碰，整机也不会出现倾翻，底座的底面预留了浅凹槽，可以粘贴防滑橡胶垫，放置在金属工作台、木质桌面或者硬质水泥地面上都不会出现滑移。中间段是细长的立式支撑灯杆，杆体采用空心薄壁结构设计，

　　一方面可以大幅减少PLA耗材的用量，缩短3D打印的成型周期，空心内腔还可以预留走线空间，把充电供电的导线完全隐藏在杆体内部，避免外漏线路被剐蹭拉扯，杆体和上下两端的连接位置都做了加厚的加强筋过渡，避免长期使用后连接位置出现应力断裂。上部的灯头承载框架采用开放式的矩形框体结构，框体两侧开出了长条形镂空槽，既可以减轻上部结构的整体重量，降低整机重心偏高带来的不稳问题，镂空槽还可以作为手持搬运的扣手位置，转移设备时手指可以直接扣入槽内提拿，不需要额外加装外置把手。框体内部预留了光源模组的安装位，顶部的球形光源安装座可以兼容常见的螺口小型灯珠或者集成式LED灯板，框体的内侧预留了电路板的固定孔位，可以直接把充放电管理模块、充电接口、

　　控制开关集成在框体内部，不需要额外外置控制盒。整个结构所有零部件都采用FDM熔融沉积工艺的PLA材质打印成型，PLA材料本身成型收缩率极低，打印过程中不需要做封闭恒温处理，普通桌面级3D打印机就可以完成全部零件的制作，零件之间的配合位置全部采用插接定位加卡扣固定的设计，不需要额外使用金属紧固件，打印完成后去掉支撑就可以直接拼接组装，哪怕是没有机加工条件的现场作业团队，也可以自行快速制作替换零件。从安装边界来看，底部方形底座的外接尺寸控制在常见的A5纸张幅面以内，摆放时只需要占用工作台角落很小的平面空间，整机立式高度适配普通人坐姿作业时的视线高度，灯光投射范围可以完整覆盖身前0.8米到1.5米的作业台面，

　　不会出现光线被设备自身结构遮挡的问题。结构设计阶段就特意规避了大角度的悬空打印特征，所有外伸结构的悬空角度都控制在45度以内，打印时仅需要在框体内侧的少量位置添加易剥离的支撑，不会产生大量难清理的支撑耗材，整体打印耗时控制在普通桌面打印机单批次即可完成的范围内。在功能拓展性上，框体侧面预留的通用安装孔位，可以按需加装柔光罩、小型手机支架或者工具挂扣，除了基础照明之外，内置的充放电模块还可以预留USB输出接口，在户外作业时临时给手持检测设备、手机补充电量，兼顾临时供电的作用。整机的可拆卸设计让损坏零件可以单独重新打印替换，比如灯杆如果受外力断裂，不需要报废整个灯具，单独打印灯杆零件更换即可，使用成本远低于市面上采购的一体式成品便携灯具，非常适合小型加工团队、户外作业组、创客工作室自行制作使用，结构的所有壁厚都经过受力校核，长期放置在常规作业环境下不会出现自然形变，PLA材质的刚性完全可以支撑日常使用中的轻微磕碰，不会像薄塑料外壳一样一撞就开裂。
