无人机无刷动力电机三维结构

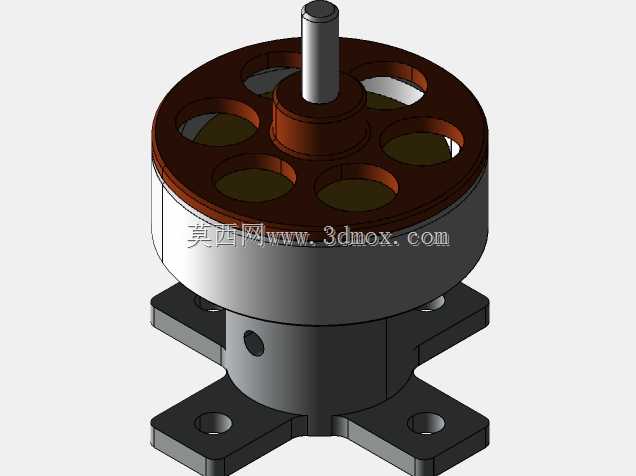

　　该结构围绕小型旋翼飞行器的动力输出需求展开，核心是一台外转子式无刷电机。与常见内转子电机相比，这种布置把旋转磁轭放在外侧，转子壳体直接承担螺旋桨安装界面，扭矩传递路径短，转动惯量分布在较大半径上，有利于桨叶转速稳定。模型中可以看到顶部带多个镂空窗口的转子端盖、中央伸出的钢制输出轴、下部筒状定子壳体以及四角展开的安装支座，各部分之间的配合关系完整，适合用于动力舱布局校核、教学演示和小型飞行器方案设计。

　　从实际使用场景看，这类电机主要安装在多旋翼无人机的机臂末端，也可用于小型固定翼动力舱、实验台推进单元或航模验证平台。工作时，定子绕组产生旋转磁场，外转子带动输出轴和螺旋桨旋转，从而形成升力或推力。顶部端盖的圆形平面和均布孔位用于连接桨座或桨夹，端盖上的大面积开窗并非单纯减重：在高转速下，窗口能够让空气穿过转子内部，带走绕组和铁芯产生的热量，同时减轻旋转部分质量，降低电机加速时的惯性负担。

　　结构设计上，输出轴位于整机中心，轴段向上伸出，顶端可作为桨夹定位基准；轴与转子端盖、轴承内圈之间形成同轴约束。下部定子外壳承担绕组、铁芯和轴承座的支撑功能，外壳侧壁保留有小孔，可用于走线、固定螺钉位置确认或装配时观察内部配合。底部支座采用十字延展形式，四个安装耳向外侧铺开，每个耳片上设置通孔，便于使用螺钉将电机锁定在机臂安装板上。这种支座把连接点从电机筒体外侧移开，既增加了支撑跨距，也降低了螺钉与筒壁、绕组区域发生干涉的风险。

　　外形边界方面，模型最大径向尺寸由转子外圆决定，顶部端盖直径明显大于下部定子筒体；轴向高度则由输出轴顶端到底部安装面共同构成。安装时需要重点保留三类空间：一是转子外圆与桨叶、机臂、整流罩之间的旋转间隙，避免高速运转时发生擦碰；二是输出轴上方的桨夹和螺母锁紧空间，保证拆装工具能够进入；三是底部支座四周的螺钉操作空间，四个耳片不能被机臂结构完全包覆。若将该电机放入紧凑机身，还应在筒体侧面预留线缆弯曲半径，使三相电源线能够平顺引出，避免被安装座边缘磨破。

　　建模思路体现了明显的装配导向：转子端盖、轴、筒体、底座和紧固件区域分层清楚，旋转件与固定件的分界明确。顶部镂空孔采用圆周阵列布置，既保持端盖刚性，又形成对称质量分布；底部安装耳同样呈对称结构，有利于控制整机动平衡。对于结构设计人员而言，该模型可用于检查电机与机架的孔位匹配、桨轴高度、线缆出口方向以及维护拆装顺序；对于选型人员，则可直观比较外转子电机在直径、高度、安装脚跨距和轴伸长度上的边界差异。

　　在工程应用中，这类动力电机不能只看单体外形，还要结合螺旋桨直径、桨距、起飞重量和电调安装位置综合评估。转子直径较大时，通常适合较低转速、较大扭矩的推进方案；底部支座跨距增大后，电机在机臂上的抗倾覆能力更好，但也会占用更多安装面。模型把这些关键界面集中呈现：上端是旋转输出与桨叶连接区，中部是电磁转换和散热区，下端是承力固定区。三段功能在轴向上连续布置，使动力传递从磁拉力到转子、输出轴、桨夹，再到反作用扭矩经定子壳体和安装座传回机架，路径清晰且便于后续做干涉检查与结构优化。
