Nema17规格步进电机结构三维设计

　　在桌面级3D打印机、小型数控雕刻机、桌面自动化送料机构这类对安装空间有严格限制的轻载传动场景里，Nema17规格的步进电机一直是选型清单里的高频选项，这次完成的结构设计，完全围绕这类场景的实际安装与使用需求展开，没有做冗余的结构修饰。从实际使用的痛点出发，这类小规格步进电机最常遇到的问题，是安装孔位偏差导致的电机轴与传动部件同轴度超差，运行时出现异响、丢步，甚至长期偏载导致轴承提前磨损，所以在建模初期，就把安装基准面的平面度要求、四个安装孔的位置度公差作为核心设计约束，四个角的安装沉孔采用统一的对角孔距标准，完全适配行业通用的42mm安装法兰规格，不管是替换现有设备上的同规格旧电机，还是给新设计的设备做选型适配，都不需要额外加工转接板，能直接对位安装。

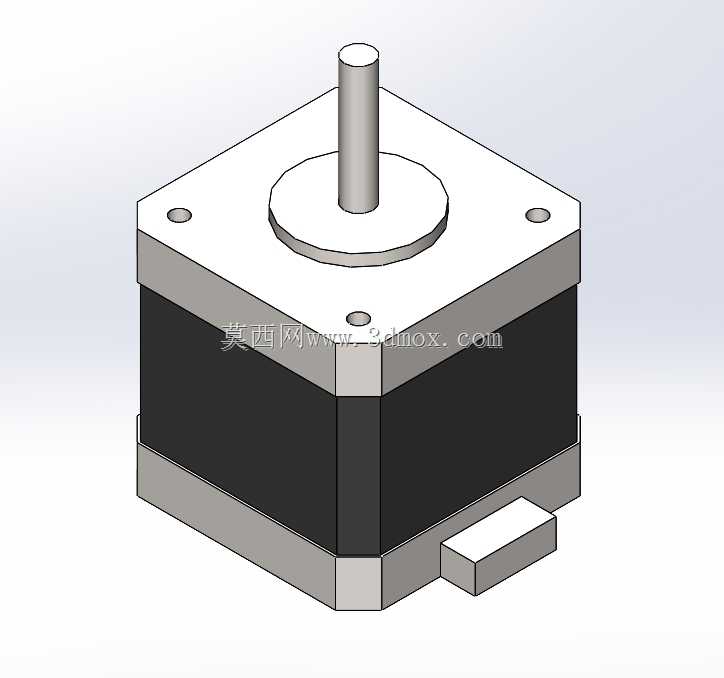

　　电机本体的外形采用方箱式叠层结构，主体外壳的截面尺寸严格控制在42mm×42mm的标准边界内，轴向尺寸根据不同绕组规格预留了配置空间，覆盖17SH2xx、17SH3xx、17SH4xx、17SH8xx几个常用的长度系列，不同长度的型号只调整定子叠厚部分的轴向尺寸，前端盖、输出轴、尾部出线座的安装接口完全统一，这样在做设备系列化设计的时候，只需要根据负载扭矩需求选对应叠厚的型号，安装位不需要做任何修改，能大幅减少结构设计的重复工作量。输出轴采用单出轴D型切边结构，轴径、伸出长度都匹配通用的同步轮、联轴器安装尺寸，D型切边的位置刚好对准紧定螺钉的锁紧位，不需要额外做轴上的平面加工，装配的时候直接套入传动件拧紧紧定螺钉就能实现周向固定，不会出现传动打滑的问题。

　　前端盖的轴承位采用台阶式定位结构，轴承压入后端面完全贴合定位台阶，径向配合公差选过渡配合，既保证轴承外圈不会在端盖内跑圈，又不会因为配合过紧导致轴承径向游隙过小，运行时出现卡滞。电机尾部的出线座采用侧出式设计，出线方向平行于安装法兰面，不会像后出线结构那样在电机尾部预留额外的走线空间，对于Z轴这类安装空间紧凑、电机尾部贴近设备机架的场景，侧出线的结构能避免线缆被挤压弯折，延长线缆的使用寿命。绕组部分的结构在建模时做了简化处理，保留了定子铁芯的槽型轮廓、绕组的填充空间，没有做过于细碎的漆包线建模，既能满足整机装配时的干涉检查需求，又不会因为模型过于细碎导致装配体卡顿，对于做设备整体运动仿真、结构干涉检查的设计人员来说，这个细节的取舍能大幅提升大装配体的运行流畅度。

　　从实际选型适配的角度看，这个结构模型可以直接用来做安装位的匹配校验，比如设计3D打印机的X轴运动机构时，可以直接把模型调入装配体，核对电机与同步轮、导轨滑块、机架型材的相对位置，检查电机本体会不会和运动中的打印平台、拖链产生干涉；在做小型点胶机的送料机构设计时，也可以通过模型直接测量输出轴中心高，匹配对应的联轴器、丝杆支撑座的安装高度，不需要等拿到实物再测量尺寸，能缩短样机开发的周期。另外，模型的安装孔做了沉头深度的准确建模，选用对应规格的内六角圆柱头螺钉时，可以直接核对螺钉长度，避免出现螺钉过长顶到电机内部绕组、或者螺钉过短锁紧力不足的问题，这些细节都是实际装配过程中最容易出问题的点，在建模阶段就把这些尺寸边界做准确，能减少后续样机调试时的不必要返工。

　　考虑到这类电机经常用在需要频繁正反转的传动场景，前端盖和本体的连接止口做了同轴度约束，保证输出轴和安装法兰面的垂直度，当电机通过法兰垂直安装时，输出轴的径向跳动量能控制在合理范围内，不会因为安装面倾斜导致传动部件出现额外的轴向力。外壳的散热筋结构没有做夸张的凸起设计，而是利用叠片外壳本身的散热面积满足小功率工况的散热需求，毕竟Nema17规格的电机大多用在1.5A以下的驱动电流场景，本身发热量不大，过于复杂的散热结构反而会增加不必要的外形尺寸，影响狭小空间的安装适配性。
