运动相机车窗夹持固定支架结构

　　这套夹持件的核心使用场景落在车辆侧窗、玻璃挡板或薄型板材边缘，使用者把运动相机装在夹体前端的双耳铰接位后，可将背部钩槽直接挂卡在车窗上沿，无需额外打孔、粘贴或占用仪表台空间。野外路测、车队跟拍、车载教学记录时，相机常需要获得高于车内乘员视线的外侧视角，常规吸盘在低温、灰尘或曲面玻璃上容易脱落，而该结构利用板材厚度形成机械限位，夹持位置稳定，拆装也只需沿玻璃边缘向上提离。

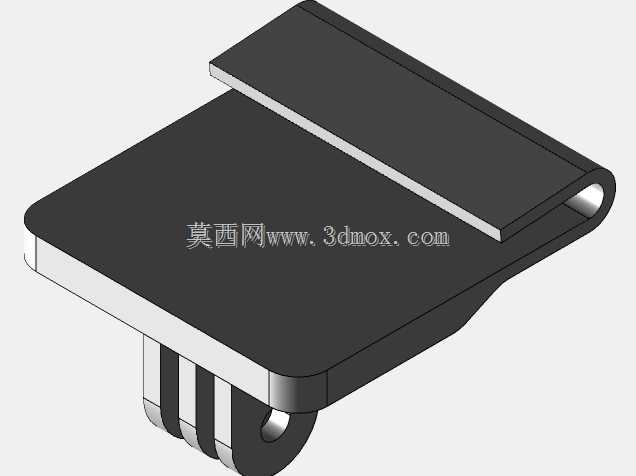

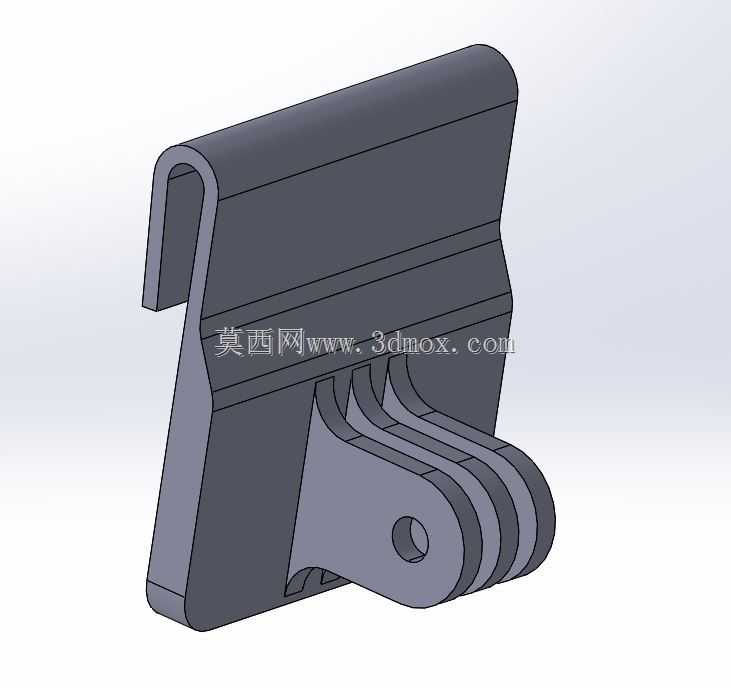

　　从结构组成看，零件分为背部承托板、顶部弯钩、下部加强筋和前端叉形连接耳四个功能区域。背部大板贴靠在玻璃或板材内侧，承担主要接触面；顶部弯钩向一侧折回，形成开口朝下的卡槽，钩端与背板之间保留容纳窗沿厚度的间隙。前端双耳不是孤立伸出的薄片，而是通过多条纵向加强筋与背板连成一体，筋位从背板下部逐渐过渡到铰接耳根部，使相机载荷能够分散到较大的板面上，而不是集中在单一焊接或装配位置。

　　铰接端采用运动相机常见的叉耳配合形式，两片或多片平行耳板之间留出装入相机转接座的缝隙，中心同轴孔用于穿过锁紧螺钉。孔位周围保留足够的实体壁厚，耳板外侧做圆弧收边，既减少应力集中，也避免使用者调整角度时被锐边划伤。叉耳的层叠轮廓提高了侧向抗弯能力，当相机受到风阻、车辆振动或意外触碰时，连接区不容易绕螺钉轴线以外的方向晃动。

　　设计思路上，该件更适合采用一体成型工艺。背板与弯钩之间需要连续过渡，若拆成多个零件再装配，钩挂位置会产生间隙，车辆振动时容易出现异响和松动。一体结构可把弯钩、背板、加强筋和铰接耳作为同一载荷路径处理：相机重量先作用在前端孔位，经叉耳和筋条传到背板，再由背板与弯钩共同夹住窗沿，形成类似悬臂钩的受力闭环。弯钩入口处可设置轻微导入斜角，使窗沿更容易进入卡槽；钩端内侧则应保持平直压紧面，保证接触压力均匀。

　　外形尺寸需要围绕常见车窗边界确定。背板高度应覆盖窗沿下方一定距离，过短会导致夹持后绕玻璃边缘翻转，过长则可能干涉车窗升降、密封条或车内遮阳结构。弯钩伸入玻璃外侧的长度不宜过大，以能够越过窗沿卷边并形成可靠扣合为限；前端铰接耳的伸出量要兼顾相机取景视野和支架力臂，伸出过长会放大振动弯矩，伸出过短则可能让相机机身贴到玻璃或被窗框遮挡。

　　安装边界主要受板材厚度、密封条高度和窗沿翻边形状影响。卡槽开口宽度应针对目标玻璃或薄板厚度设计，并预留少量装配间隙；若需要适配不同厚度，可在弯钩承压面增加橡胶垫或可调压块，但本体硬接触区域仍要保持明确的限位面。背板朝向玻璃的一侧可增加浅槽或软质垫层，用于增加摩擦并保护玻璃表面，不过垫层不能填满钩槽，否则会降低实际挂入深度。

　　在三维建模时，弯钩折弯区是重点检查位置。该区域同时承受拉开趋势和弯曲力矩，内圆角不能过小，外侧面也应随形加厚，避免成型后在转角处出现薄弱带。前端铰接孔需保证同轴度，耳板间距要与相机标准转接座匹配，孔端可做沉台或小倒角，方便螺钉快速穿入。背板表面的横向折线不仅是外观造型，也可作为提高板件刚度的压形结构，减少大面积平板在振动中的颤动。

　　实际使用中，支架装好后相机可绕铰接螺钉调整俯仰角度，锁紧后由叉耳侧面摩擦保持姿态。由于支架本身依靠窗沿定位，调整相机角度时应一手扶住相机、一手锁紧螺钉，避免全部力矩作用在弯钩上。对于高速行驶场景，还应控制相机外伸量，并确认玻璃升降路径无干涉；停车拍摄或低速记录时，该结构能快速提供一个稳定、可拆卸的车外拍摄支点。
