天花板橱柜侧装C型吊挂固定支架

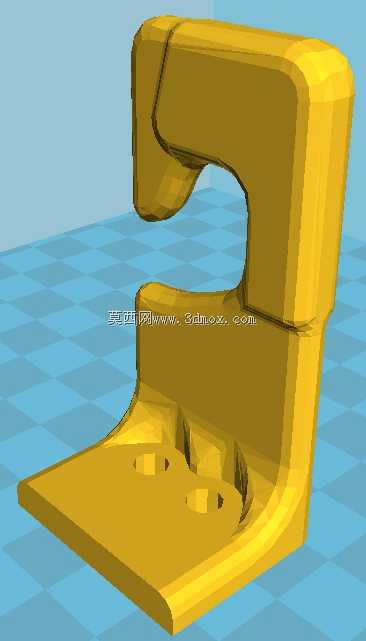

　　这款吊挂支架的结构逻辑，完全围绕家装与轻型工装里吊柜、置物架、天花板下方悬空挂载的实际安装痛点展开，日常施工里，不管是厨房橱柜底部要挂小型置物挂架、阳台天花板下要吊装轻型收纳层板，还是车间工位上方要临时挂载小型工具挂盒，都需要一款不需要在挂载件本体上做大范围开孔、只靠单颗紧固件就能完成快速固定的吊挂卡扣，这款C型开口支架就是针对这类场景做的结构优化。先看安装边界的设计：支架底部是一块平整的方形安装底板，底板上预留了两个沉头安装孔，施工时可以直接把底板贴合在天花板、橱柜底板或者置物架的顶面，用自攻螺丝或者膨胀螺丝穿过沉孔完成基座固定，沉孔做了下沉处理，螺丝锁紧之后钉头完全埋入底板平面，不会突出干涉上方挂载的物件，

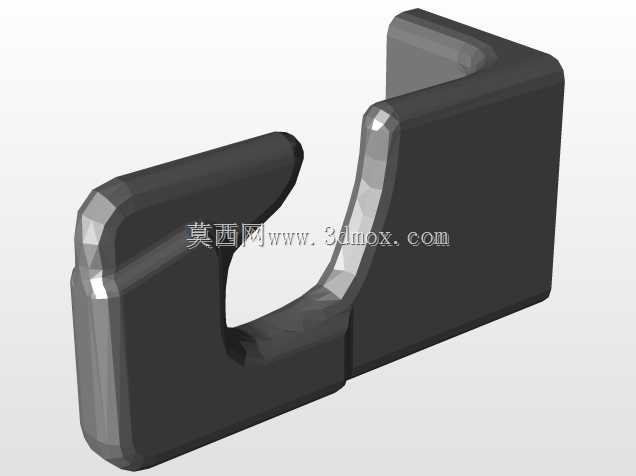

　　底板和上方C型挂钩主体做了大圆弧过渡，没有尖锐的直角应力集中区，哪怕挂载件长期受向下的拉力，过渡位置也不会出现应力断裂的问题。挂钩主体做成侧向开口的C型卡槽结构，卡槽的开口宽度控制在0.3英寸左右，这个尺寸刚好可以卡入配套吊杆的杆身，安装的时候不需要把吊杆从端部全程穿入挂钩，只需要把吊杆对准侧向开口横向推入卡槽就能完成预挂，单人高空作业的时候不需要一直托举沉重的挂载件，先把吊杆卡入卡槽临时承重，再去锁紧固定螺丝，大幅降低高空安装的操作难度。卡槽内部的锁紧结构做了匹配螺纹的设计，卡槽内部的通孔可以穿过直径0.2英寸的外螺纹吊杆，吊杆顶部的限位头部直径为0.4英寸，挂入之后头部刚好卡在卡槽上端的承载面上，

　　螺纹段向下伸出之后可以搭配螺母锁紧，把挂载件的重量完全传递到支架主体上，不会出现吊杆从开口滑脱的问题。整个挂钩的外侧棱边全部做了圆角倒钝处理，没有锋利的加工毛边，安装的时候不会划伤施工人员的手套或者线缆，C型挂钩的竖向承载段做了等壁厚的加厚设计，从底板延伸到顶部挂钩的整个受力路径上，材料厚度保持均匀，不会出现局部壁厚过薄受载变形的问题。在实际场景适配里，这款支架既可以用在家庭装修的橱柜吊挂、天花板置物架安装，也可以用在轻型展会的展架吊挂、工位上方的轻型管线挂载，侧向开口的设计让后期维护拆卸也非常方便，不需要把整个挂载件全部抬起来拆出吊杆，只需要松开锁紧螺母，就能把吊杆从侧口移出，快速调整挂载位置。

　　建模的时候整个零件的拔模角度统一控制在1.5度，所有转角位置都保留了注塑或者3D打印成型需要的圆角，不需要后续二次做支撑打磨，底板的两个安装孔中心距按照常用的家装吊柜安装孔位标准做了匹配，可以直接适配市面上多数成品吊柜的顶部预留孔位，不需要现场额外打孔改位。卡槽的开口位置做了轻微的收口导向，吊杆推入的时候可以顺着导向斜面自动滑入卡槽中心，哪怕高空作业视线受限，也能快速完成对位，不会出现吊杆卡在外边没法入槽的问题。整个支架的受力路径非常清晰：挂载件的重量通过吊杆传递到C型挂钩的上端承载面，再顺着挂钩的竖向侧壁传递到底部安装底板，最后通过底板的两个固定螺丝分散到天花板或者橱柜的安装基体上，整个力流没有突兀的转折，长期承重下的形变量控制在非常小的范围内，不会出现挂钩开口被拉大、吊杆滑脱的失效情况。
