电动自行车36V15AH锂电池组外壳结构

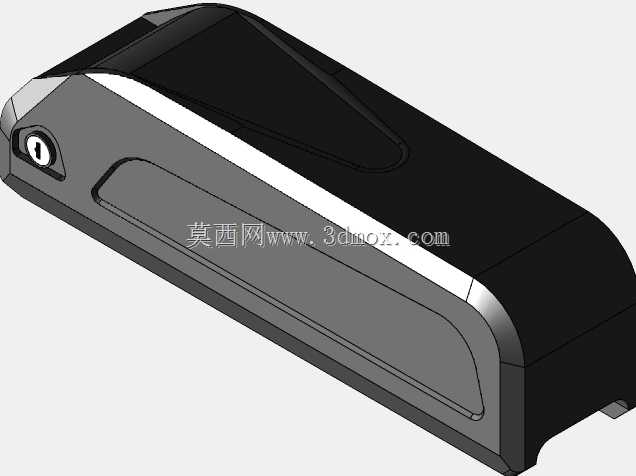

　　这套三维结构对应的是城市通勤电动自行车常用的下管式动力电池包，整体采用长条楔形壳体造型，适配多数常规硬架电动自行车车架斜梁的安装空间。壳体上表面沿长度方向做了贴合车架圆管弧度的内凹过渡，装车后电池包上沿与车架斜梁下侧贴合，不会出现突兀的外凸干涉，两端采用圆弧收边处理，既降低骑行过程中膝盖磕碰壳体的风险，也让整车外观线条更连贯。

　　从实际使用场景来看，这类电池包主要服务于日常短途通勤、城郊休闲骑行的电助力自行车，为轮毂电机或中置电机提供稳定的低压直流供电，外壳承担电芯防护、固定承载、接插件防护三重作用。壳体侧端预留了带锁孔的电池锁安装位，骑行结束后可通过钥匙解锁将整个电池包从车架底座抽出，方便用户将电池带回室内充电，也能降低户外停放时电池被盗的概率；锁具集成在壳体端部，不需要额外在车架上加装锁具支架，减少了整车装配的零件数量。

　　结构设计上，外壳分为上盖与下壳两个主体部分，分型面沿壳体侧面长边布置，装配时沿周向布置卡扣与螺丝柱实现紧固，接缝处预留了密封胶条安装槽，可阻挡雨天骑行时路面积水飞溅、日常扬尘进入壳体内部，避免内部电芯、保护板受潮短路。壳体下半部分外侧设计了内凹的加强筋区域，既提升了塑料壳体的抗冲击刚度，遇到轻微倾倒、路面碎石击打时不会轻易出现壳体开裂，也在内侧形成了对应电芯模组的限位卡槽，装入18650或21700圆柱电芯组成的模组时，卡槽可以约束电芯相对位移，避免骑行长期振动导致电芯连接片松脱。

　　安装边界方面，壳体底部预留了与车架电池托架匹配的导向滑槽，装车时沿托架导轨横向滑入即可到位，滑槽末端设置定位卡扣孔，滑入到位后自动卡入托架锁止位，配合端部的机械锁实现双重固定，即便经过颠簸路面也不会出现电池窜动脱出的问题。壳体端部除了锁孔之外，还预留了放电接口、充电接口的安装位，接口朝向车架后侧，日常插拔充电线时不会被车架管件遮挡，接口周边做了凸台挡边，雨水顺着壳体流淌时不会直接灌入接口内部。

　　建模过程中完整还原了壳体的拔模斜度、壁厚过渡、螺丝柱加强筋、卡扣弹性臂等细节，外壳壁厚控制在2.5至3毫米区间，兼顾注塑成型的工艺性与结构强度，拐角处全部做圆角过渡，避免注塑过程中出现应力集中导致的开裂问题。内部空间按照36V15AH的电芯排布做了分区预留，除了电芯仓之外，还单独留出了BMS保护板的安装腔室，保护板与电芯之间设置隔离挡筋，防止电芯磨损电路板线路。壳体外侧的造型曲面兼顾了空气动力学与握持需求，用户抽取电池时手部可以贴合壳体侧面的凹陷区域发力，搬运过程中不易滑脱。这类结构设计既满足了电动自行车零部件的轻量化要求，也兼顾了户外使用的防护可靠性，适配多数主流通勤电助力车型的改装与整车装配需求。
