八节18650电芯双模块移动电源结构设计

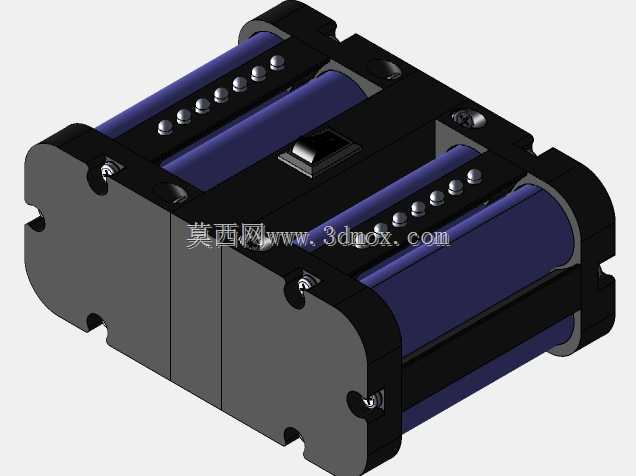

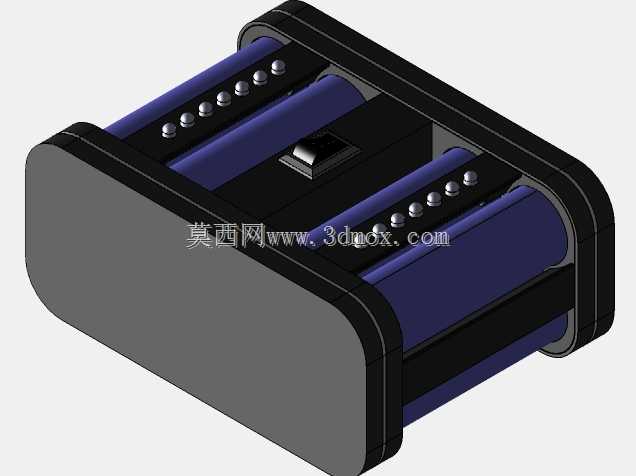

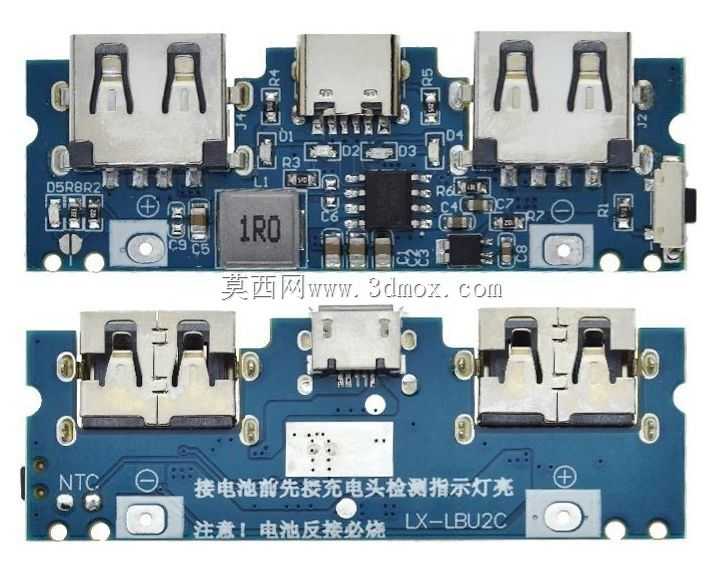

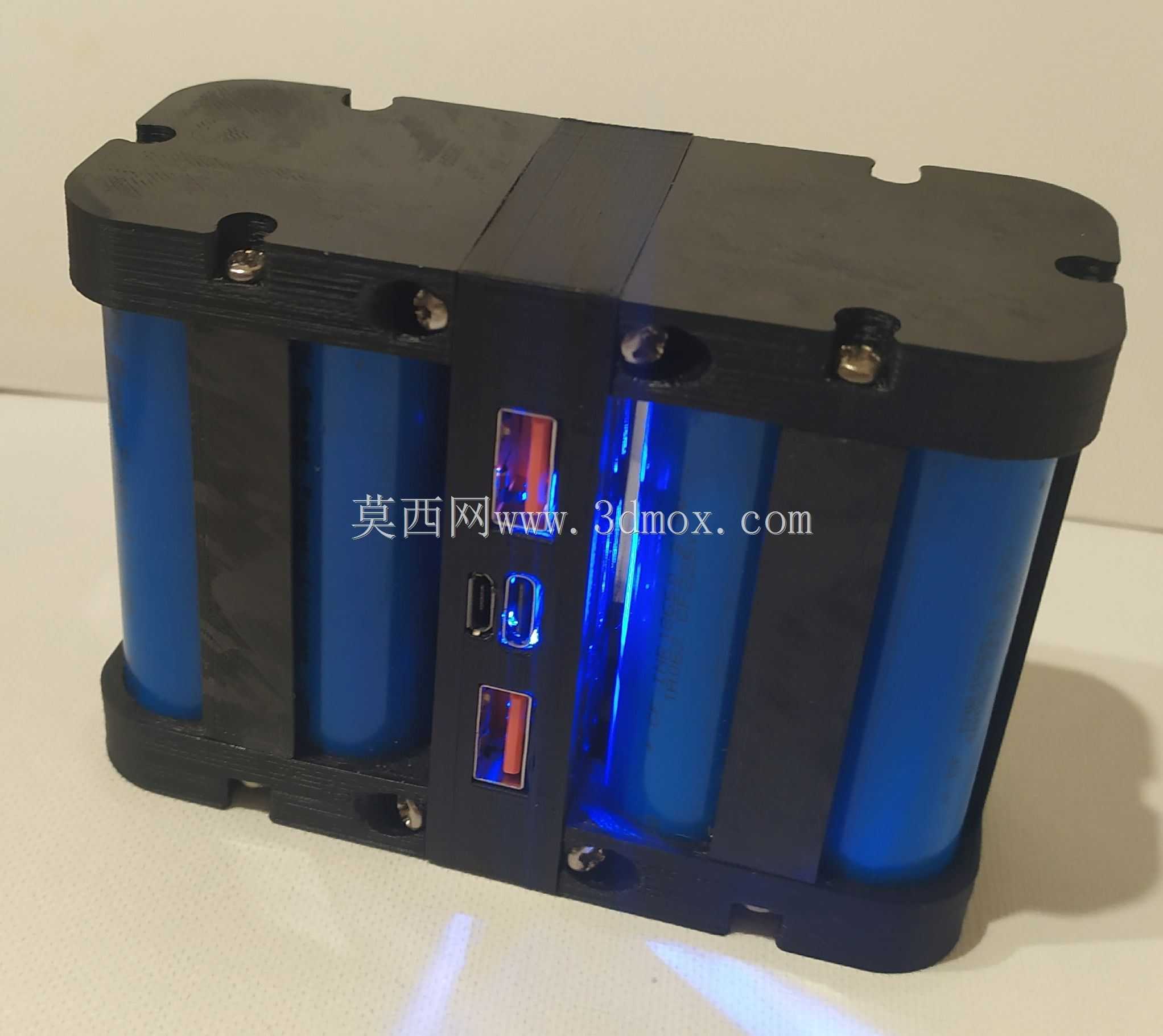

　　这款移动电源结构采用八节18650圆柱电芯排布方案，适配lx-lbu2c充放电管理模块，整体外壳做圆角长条形处理，上下端盖通过卡扣与螺丝结合的方式固定，既保证装配后的结构强度，也方便后期拆解更换电芯或检修电路。从实际应用场景来看，这类结构既适合电子爱好者DIY自制大容量移动电源，也可作为小型户外便携储能单元的原型结构，给小功率数码设备、户外照明模块提供稳定的直流供电输出。

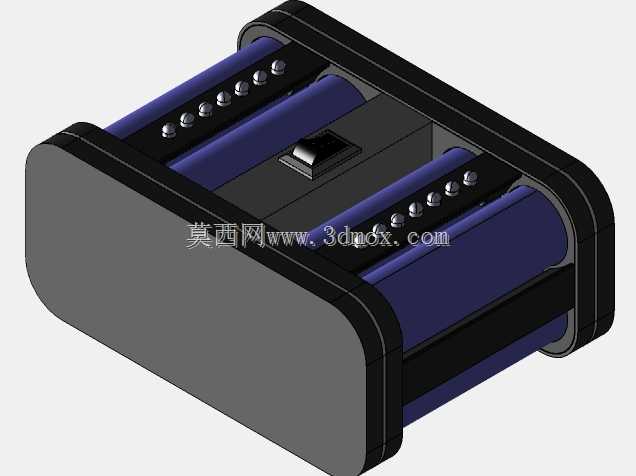

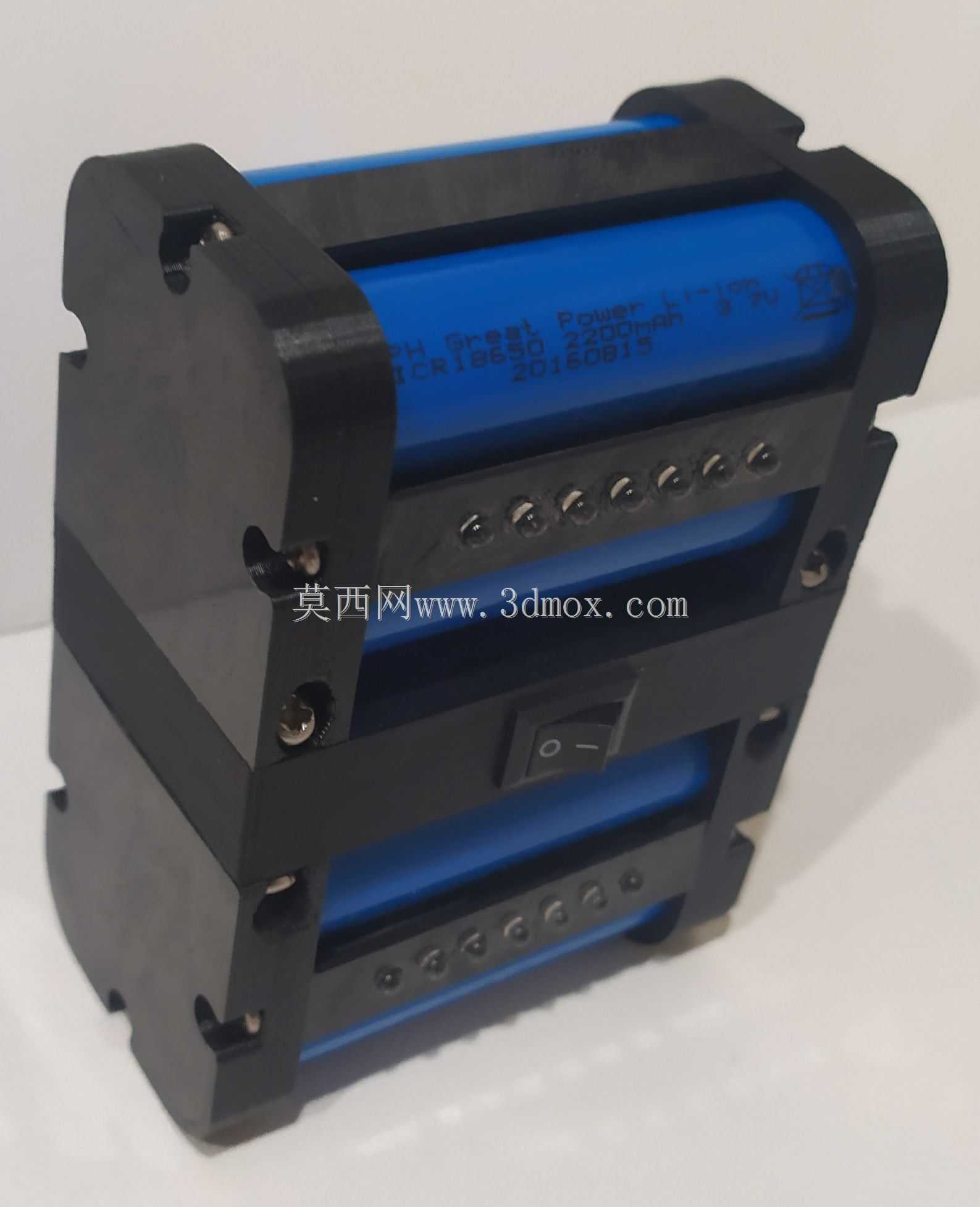

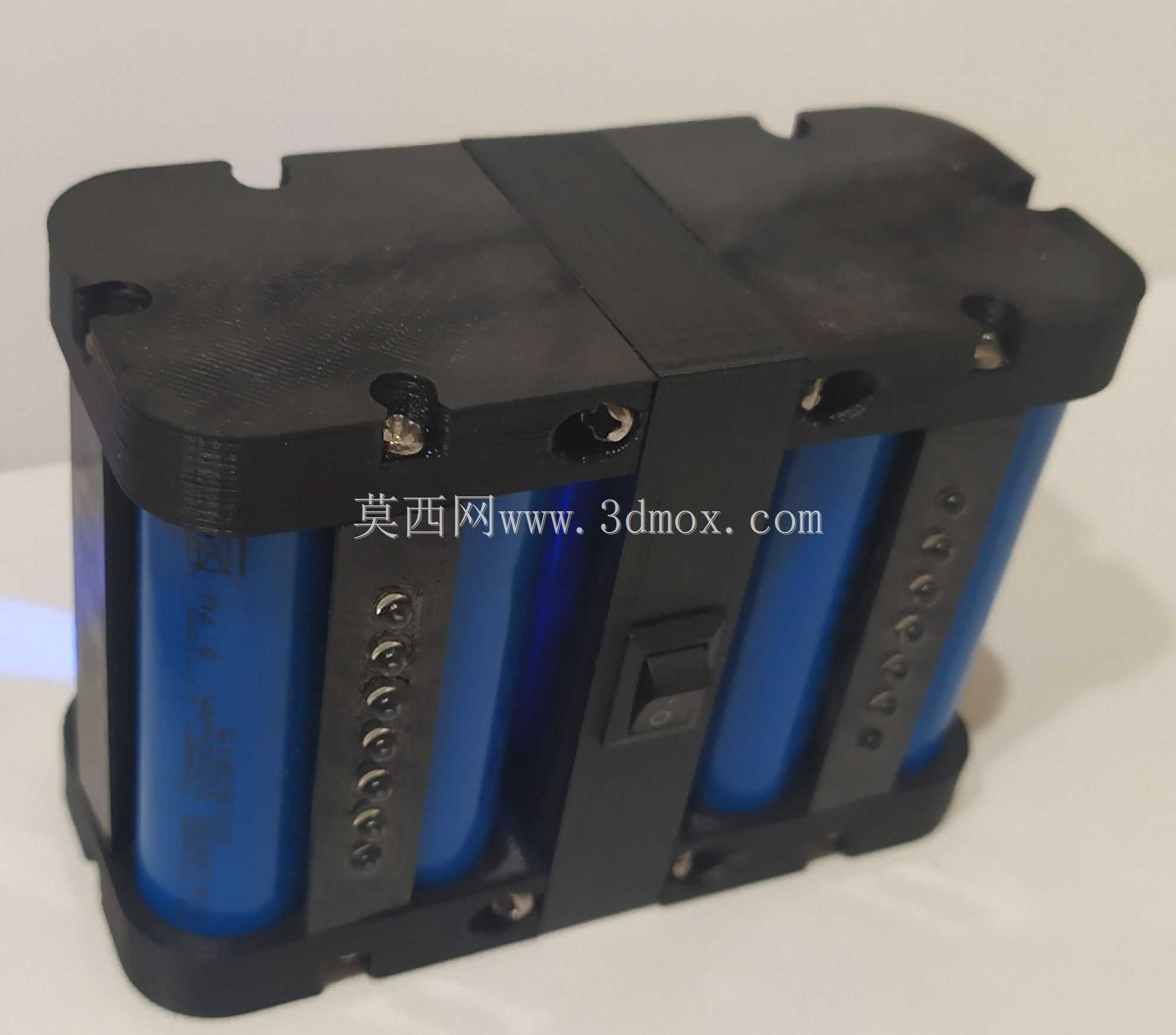

　　设计过程中首先考虑的是电芯排布的空间利用率，八节18650电芯分四组对称布置在模块两侧，每组两节竖向叠放，中间预留充放电模块的安装位，开关按键布置在模块正面居中位置，操作时无需翻转设备即可快速通断电源。两侧的电芯支架做了限位卡槽设计，每节电芯的圆周面都有对应的弧形定位筋，避免电芯在壳体内晃动产生磨损，支架上预留的走线槽可以规整连接电芯与保护板的镍片或导线，防止装配时导线被壳体挤压造成绝缘层破损。

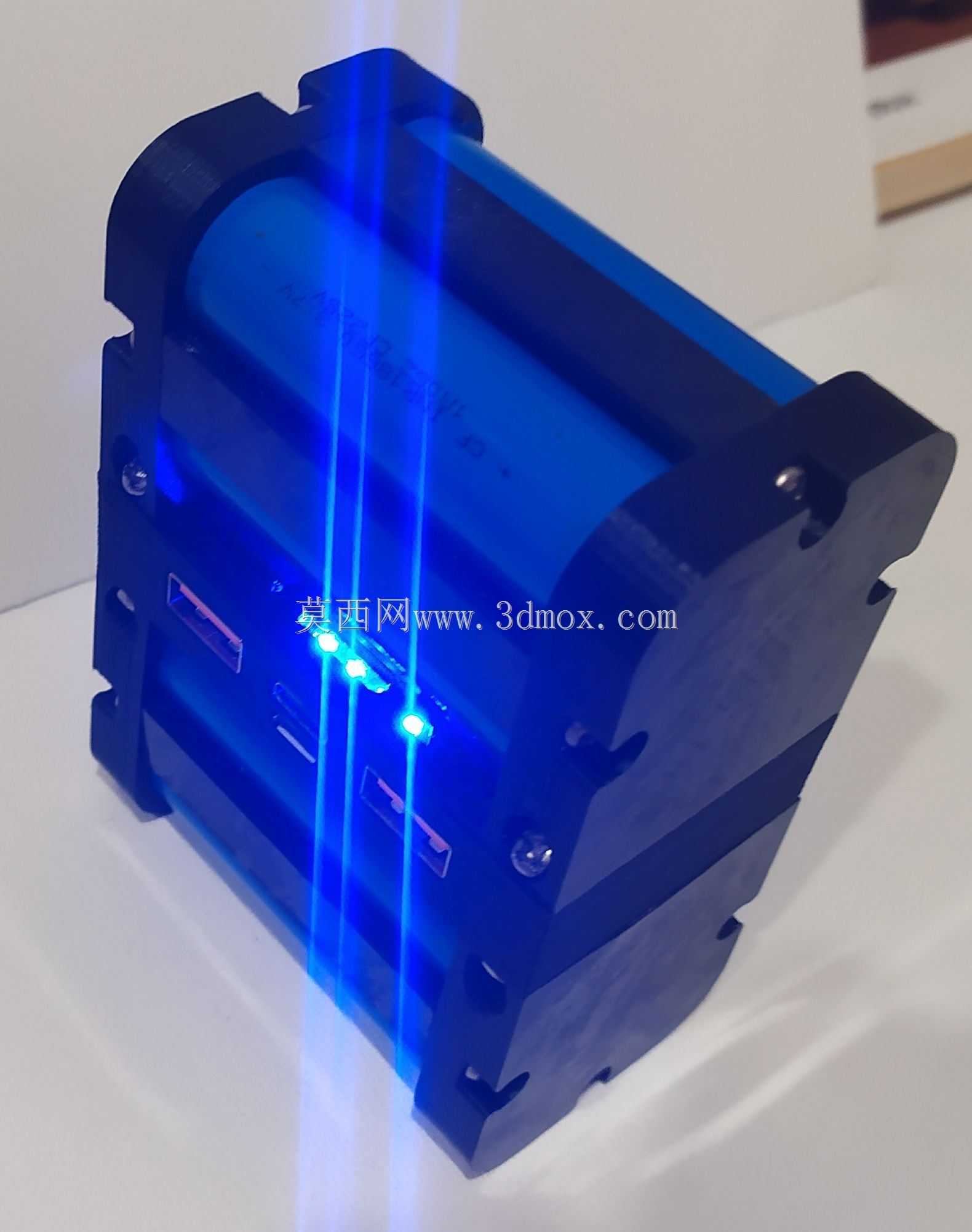

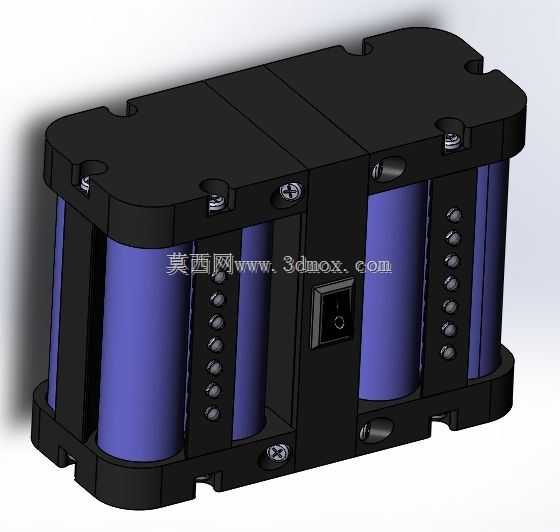

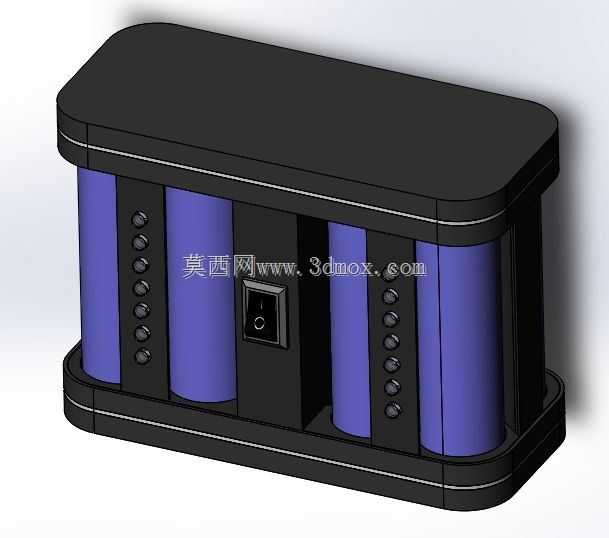

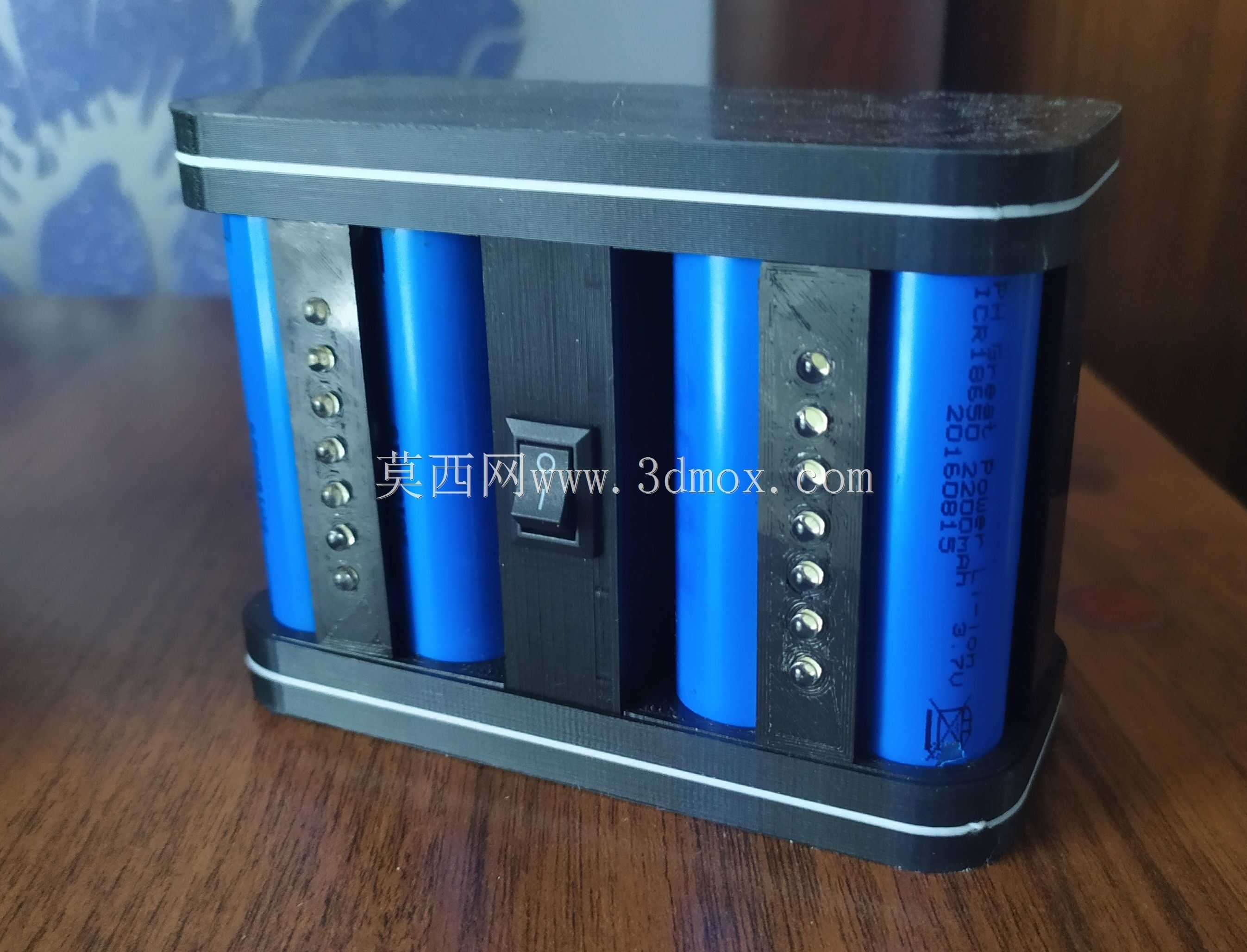

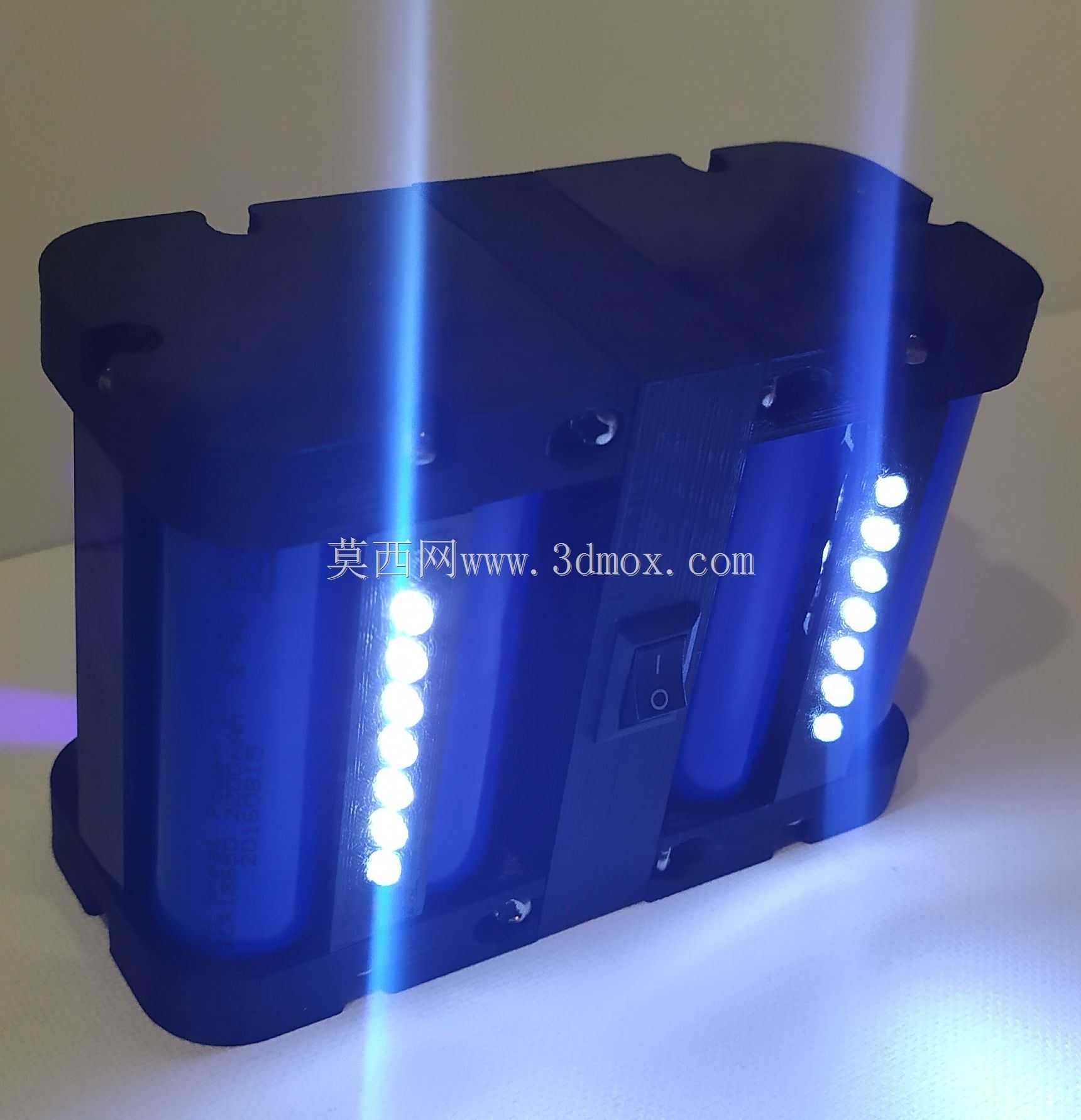

　　功能层面，结构预留了LED电量指示灯的安装位，每侧排布七颗3mm直插LED，配合充放电模块的电量检测功能，可以直观显示剩余电芯容量，指示灯位置做了沉孔设计，装配后LED端面与壳体表面齐平，既不会突出壳体造成磨损，也能保证光线均匀透出。底部的支柱结构做了加高处理，让壳体底部与放置平面留出2mm左右的间隙，避免放置时表面的水渍、灰尘直接接触壳体接缝，提升日常使用的防护性。

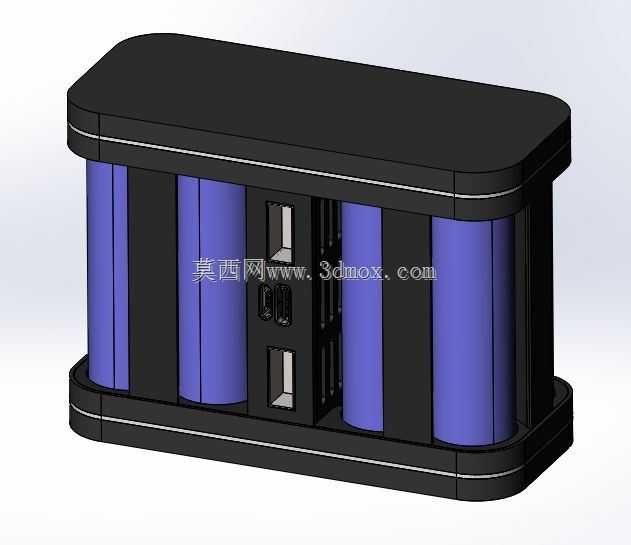

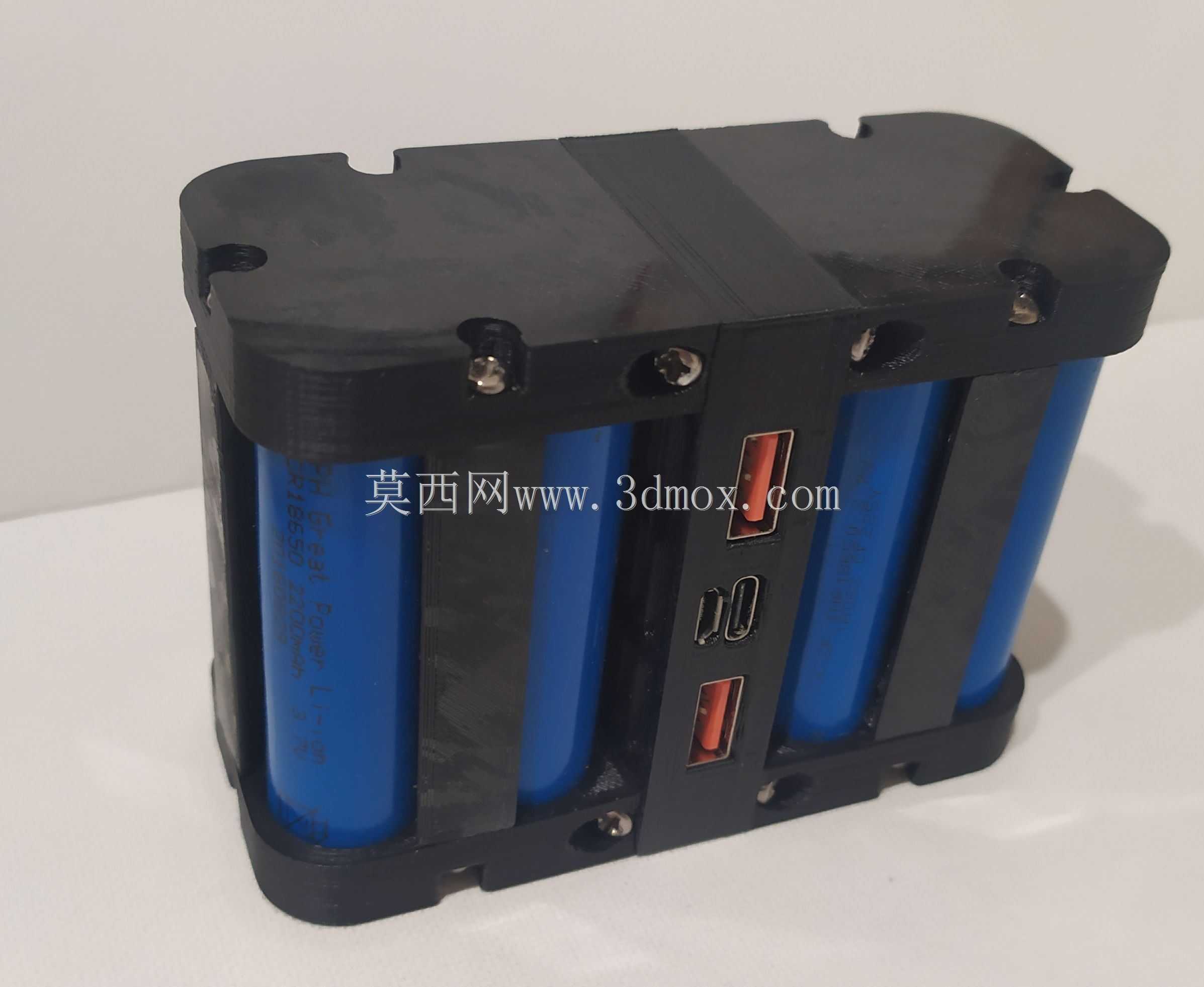

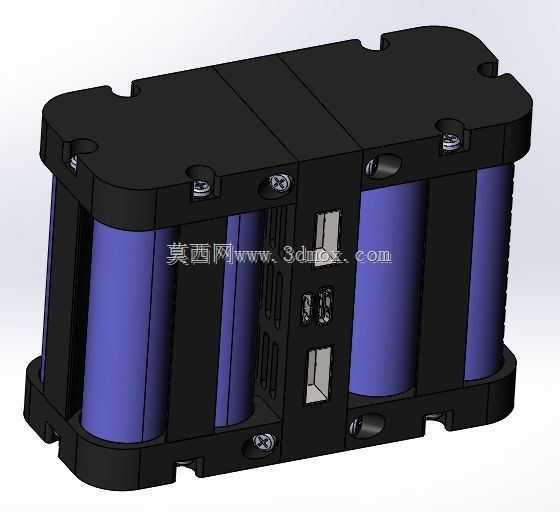

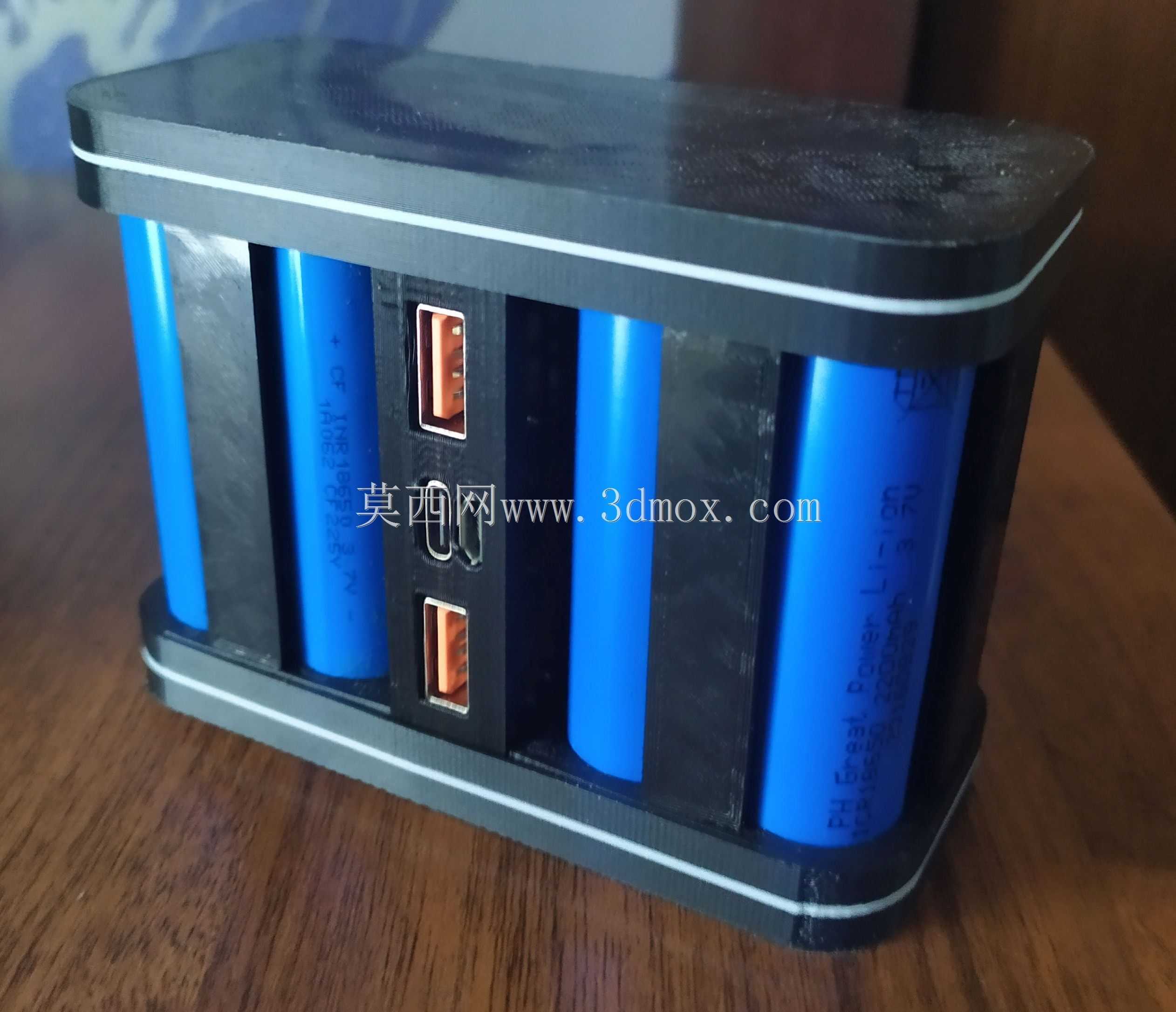

　　安装边界方面，整体外形的长宽高控制在适配日常手持握持的尺寸范围内，壳体边角做R8圆角处理，握持时不会有尖锐棱角的硌手感。电子盖与电子盒的配合面做了0.2mm的止口设计，装配后可以实现基础的防尘效果，可选配的上盖结构可以根据使用需求选择带开孔或封闭款式，若需要拓展USB输出接口，可直接在对应位置开孔安装接口母座，无需重新调整整体结构。所有螺丝孔位都做了铜柱预埋位，采用M38规格的自攻螺丝固定，反复拆装也不会出现塑料柱滑牙的问题。

　　从结构可靠性角度考虑，电芯与壳体之间预留了0.5mm的间隙，可以贴装青稞纸绝缘片，避免电芯外皮与塑料壳体直接摩擦造成破损。开关部件采用1015mm的船型开关，安装位做了卡扣加定位筋的双重固定，按压时不会出现开关下陷的情况。整个结构的所有零部件都适配FDM3D打印的工艺要求，最小壁厚控制在1.2mm以上，打印时无需添加支撑即可完成所有部件的制作，电子爱好者无需复杂的机加工设备即可自行制作装配。

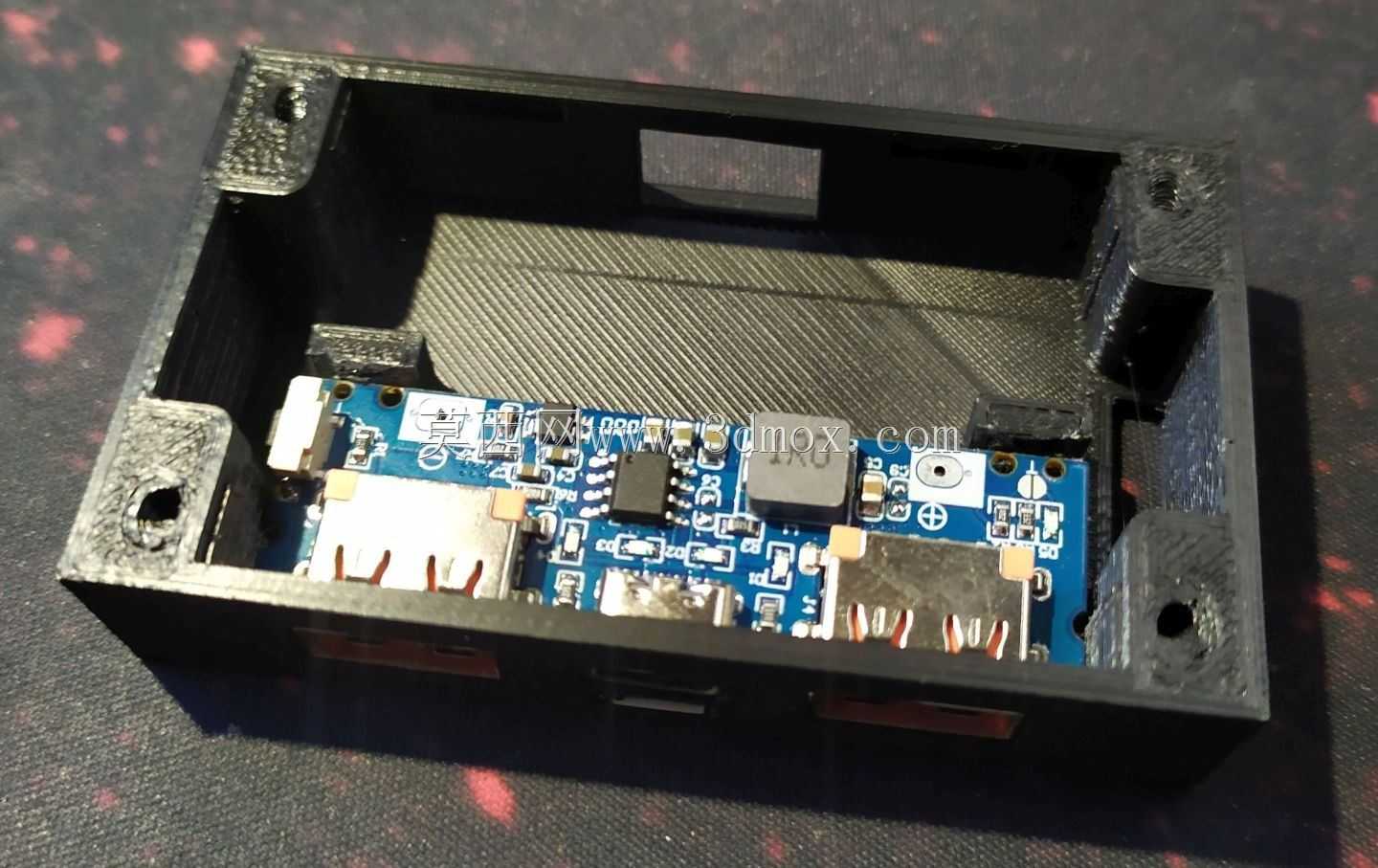

　　实际装配流程上，可先将八节18650电芯通过镍片点焊组成2P4S的电芯组，固定到四个18650支架上，再将充放电模块与开关、LED指示灯焊接完成后固定到中间的安装位，整理好走线后将上下端盖对齐扣合，最后拧入固定螺丝即可完成组装。结构上预留的散热间隙可以保证充放电过程中模块产生的热量自然散出，长时间大电流输出也不会出现壳体积热的问题。两侧的弧形面完全贴合18650电芯的圆周轮廓，既最大化利用了内部空间，也让整体外形更具整体性，没有多余的突出结构，日常放在包内携带也不会勾挂其他物品。
