可调式手机屏幕夹持支撑座

　　该支撑结构主要面向桌面办公、产线工位、设备调试台以及小型展示场景，用于固定手机或相近厚度的移动屏幕，使设备在查看信息、扫码、视频通话、工艺记录或长时间显示界面时保持稳定姿态。实际使用中，手机往往需要斜立在工作台面上，若直接倚靠挡板，容易因线缆牵拉、台面振动或触碰而滑移；该结构通过两侧夹持件与底部承托区域共同限制设备位置，使屏幕在观察角度下不易倾倒。

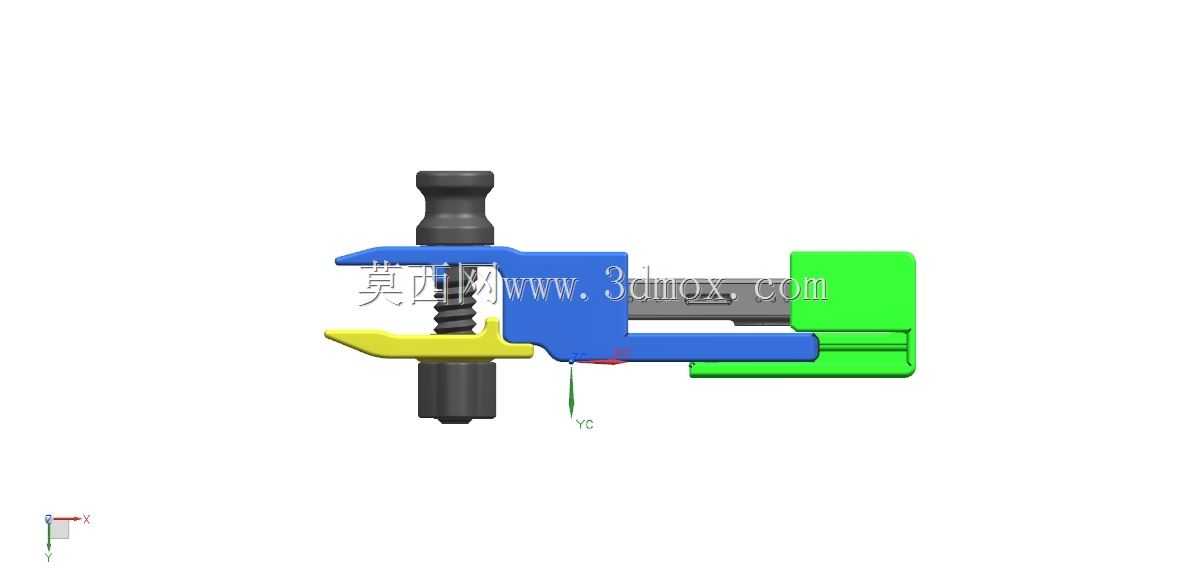

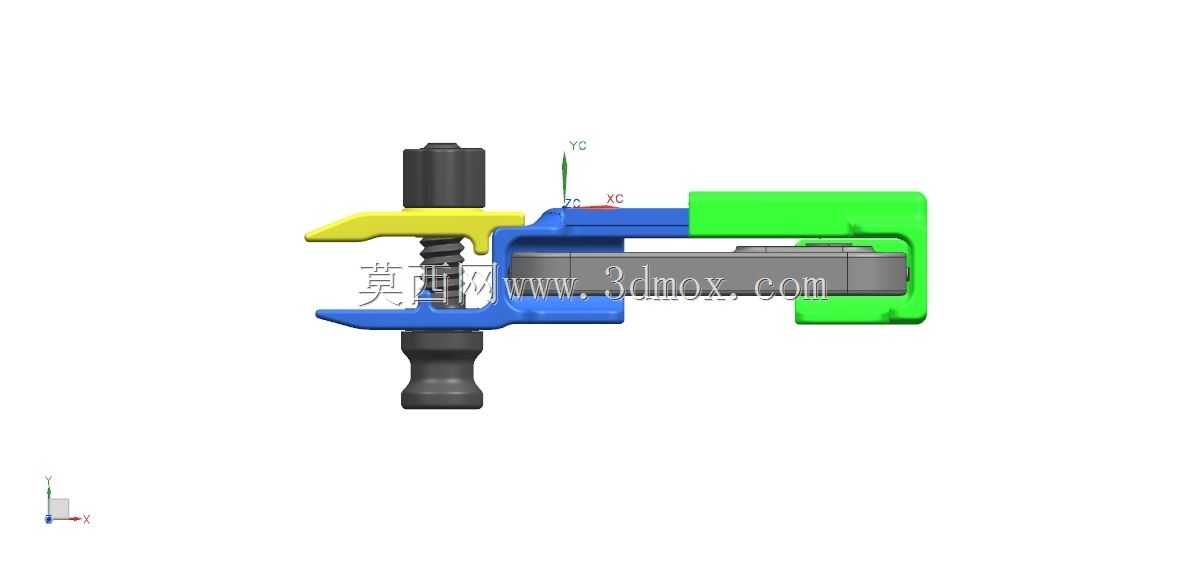

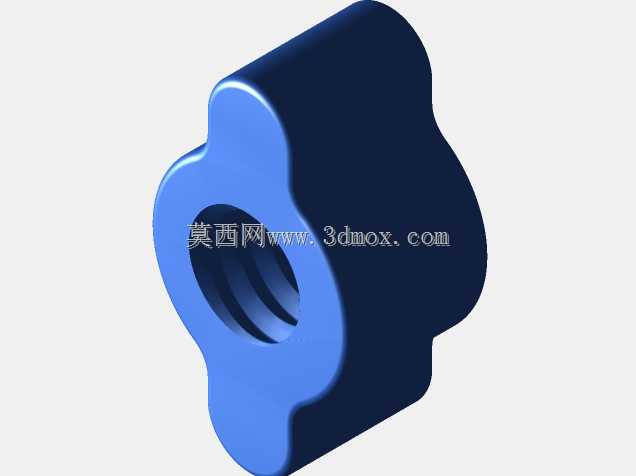

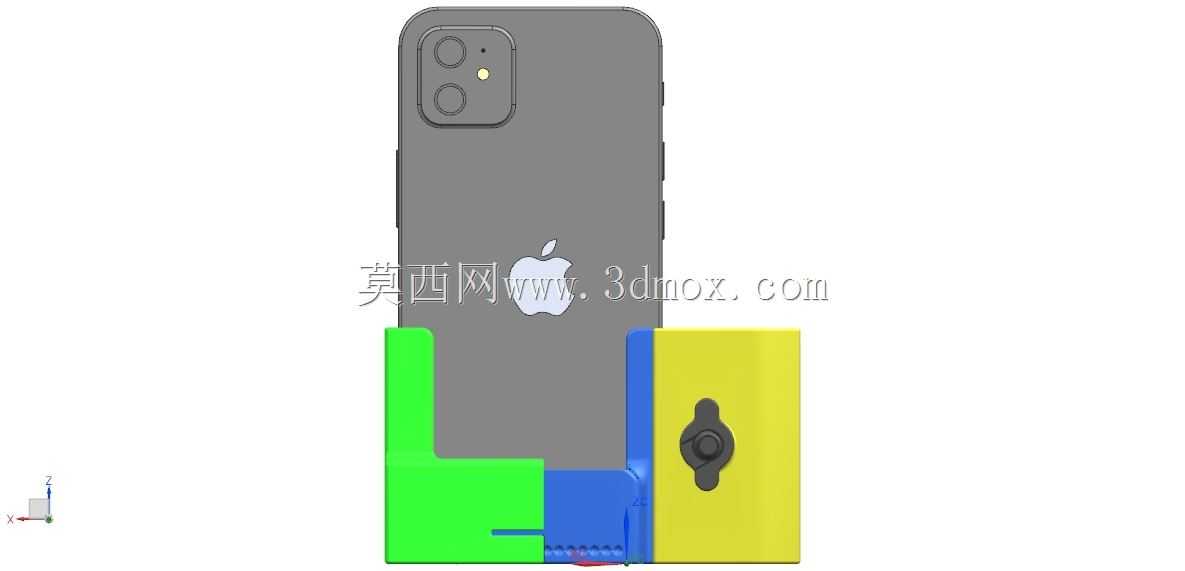

　　结构上采用左右非对称布置：一侧为带调节旋钮的活动夹持组件，另一侧为固定挡边，底部形成容纳设备下缘的支撑空间。活动侧通过螺杆推进，旋钮旋转时带动夹持块沿导向方向移动，从而改变两侧夹持面之间的有效宽度。这种方式不依赖弹性材料的长期变形，夹持量主要由螺纹进给决定，适合不同厚度的手机、带保护壳设备或薄型屏幕。螺杆调节还具有一定自锁特性，在正常桌面振动下不会自行松退。

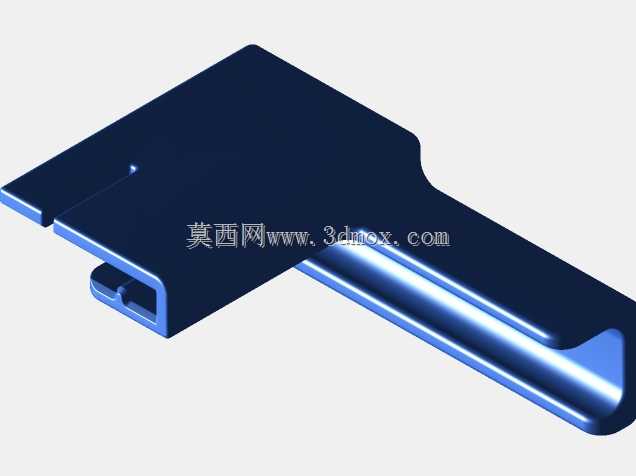

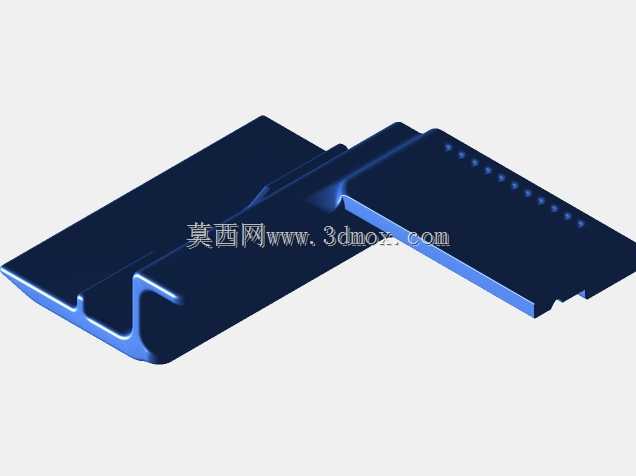

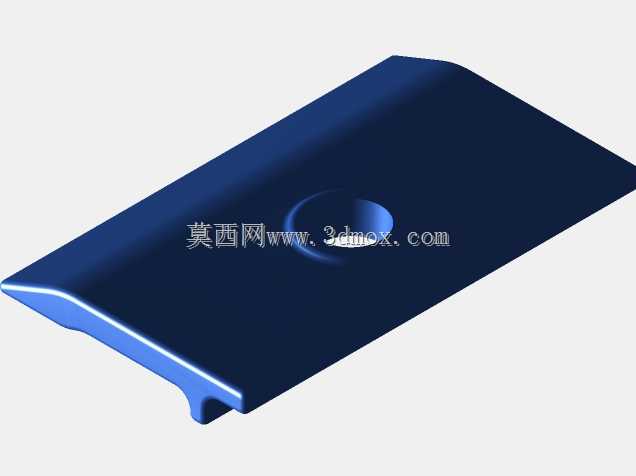

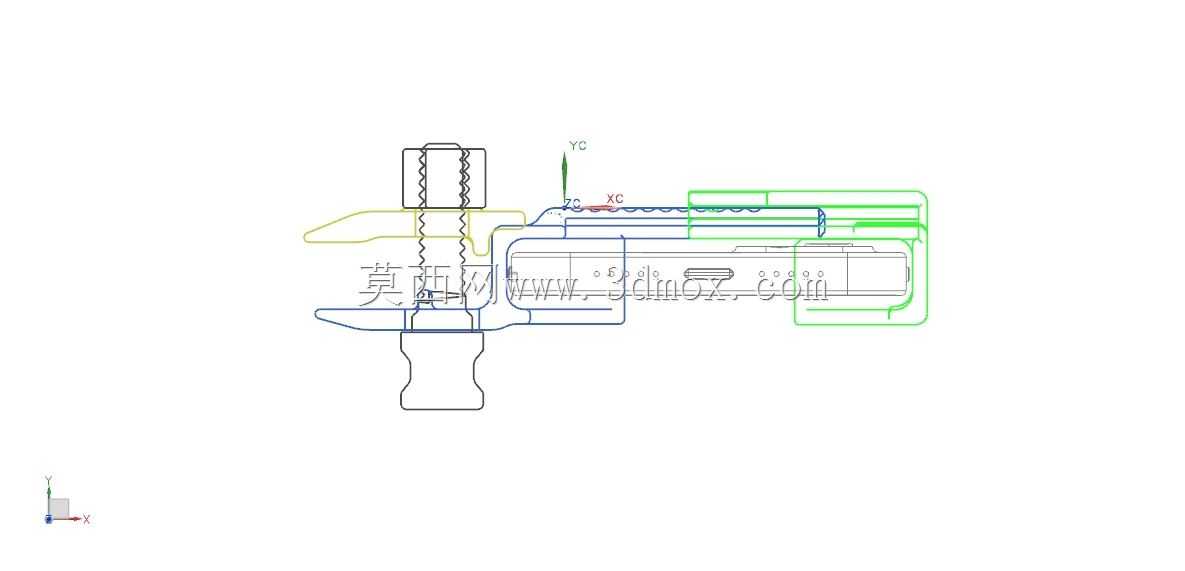

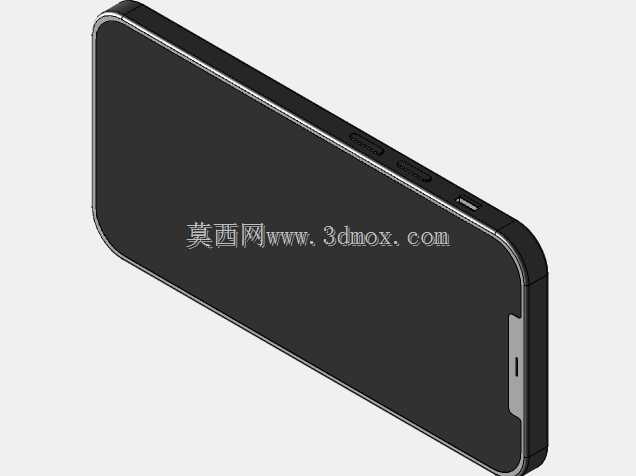

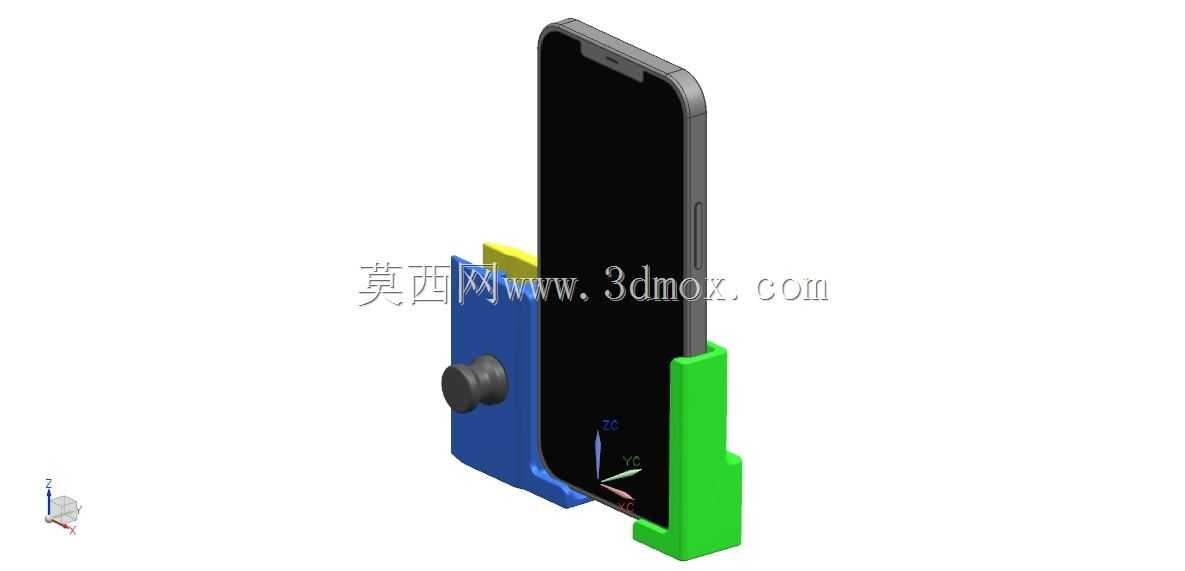

　　从建模思路看，夹持块与固定挡边均设置了较高的竖向接触面，能够覆盖手机侧边下部区域，避免仅靠底边限位造成的上部晃动。夹持块外形做了折线与立壁组合，既提高接触高度，也在外侧留出旋钮安装空间；固定侧挡边采用直立壁面，与手机侧边形成近似平行的约束面。底部承托边负责承担设备重力，侧向夹持件主要负责水平定位，二者分工明确。模型中手机作为被支撑对象放入装配空间，可直观检查干涉、夹持行程和屏幕露出比例。

　　安装边界方面，该支架放置于平面台面上使用，底部轮廓需要覆盖支架投影范围，并在手机斜放方向保留足够深度，防止重心越过支撑边界。活动夹持侧应预留旋钮操作空间，便于手指旋转调节；固定侧外侧可不预留操作距离，但应避免与墙面或其他设备紧贴，影响取放。手机装入时，下缘先落在底部承托位，再旋转螺杆使活动夹持块贴近设备侧边，夹持力度以限制横向窜动为宜，不应过度顶压手机按键或外壳。

　　功能特性集中在可调、可拆卸和直观装配三点。可调性来自螺杆行程，能够适应多种屏幕厚度；可拆卸性体现在旋钮、螺杆、夹持块和挡边之间的装配关系清晰，便于后续改为不同材料或增加防滑垫；直观性则通过三维装配体现，手机、夹持件和调节件的相对位置一目了然。对于结构设计人员，该模型可作为小型夹持工装的参考案例，用于理解螺纹调节、侧向定位、底部承托和设备避让之间的关系。

　　在细节处理上，夹持面应避免锐边直接接触手机外壳，实际加工时可在接触区域增加橡胶垫、毛毡或软胶层，以提高摩擦并保护表面。旋钮直径需满足手动旋转力矩需求，过小会导致调节费力，过大则可能超出支架侧面轮廓。螺杆与夹持块之间应设置轴向限位，使旋转运动转化为平稳直线推进；导向部位可采用滑槽、导柱或本体侧壁约束，减少夹持块转动和偏摆。固定挡边与底部承托板之间应保证连接强度，若采用塑料打印件，需关注立壁根部受力；若采用金属或机加工件，则可通过折弯、铣削或焊接实现。

　　该类支架虽然结构不复杂，但工程判断点并不少。首先要确定被支撑设备的厚度范围、高度和重心位置，再决定夹持壁高度与底部承托深度；其次要考虑手机充电线、耳机线或数据线缆的接入空间，避免支架挡住底部接口；还要兼顾屏幕可视角度，使设备竖立后既稳定又便于观看。通过三维模型可以提前检查手机放入后的侧边间隙、旋钮行程极限、挡边高度以及支架底面稳定性，从而在实物制作前减少反复修改。
