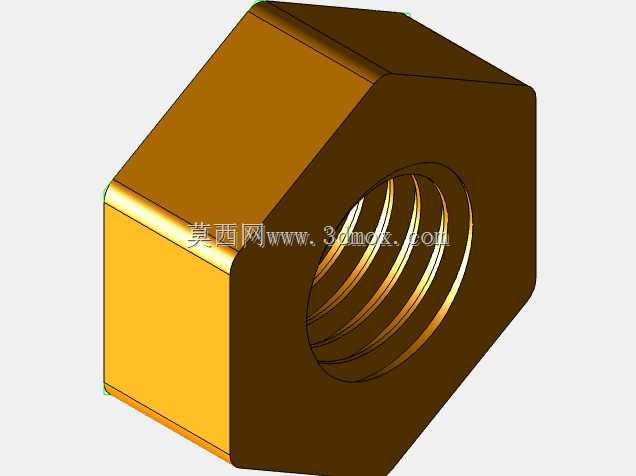

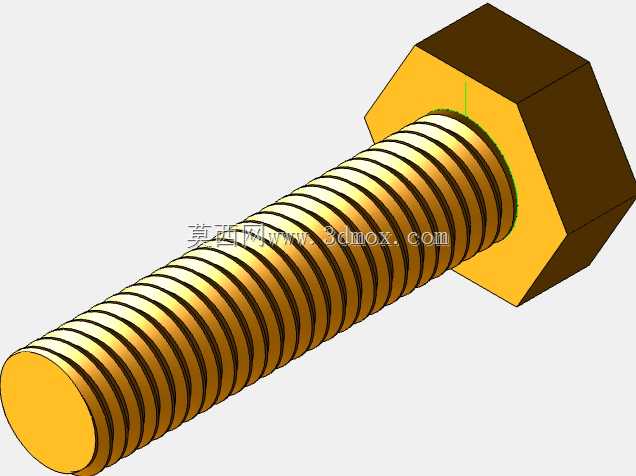

M12×40外六角螺栓与六角螺母紧固组件

　　在车间装配现场，最常碰到的紧固需求，往往不是什么异形定制件，而是规格规整、受力明确的普通螺纹副。这套M12公称直径、螺杆有效长度40mm的外六角螺栓配六角螺母，覆盖了从型材机架拼装、钣金护罩固定，到中小型工装夹具压板锁紧、传动部件支座连接的大量场景。做结构方案时，先把安装边界捋清楚：螺栓穿入方向上，被连接件总叠厚要控制在合理区间，留出足够的螺纹啮合长度，又不能让螺杆末端过长干涉周边运动件；六角头部的对边尺寸决定了扳手空间，布局时要在头部周边留出套筒或开口扳手的回转余量，螺母侧同样要预留操作空间，避免后期装配时工具放不进去、只能返工切槽的尴尬。

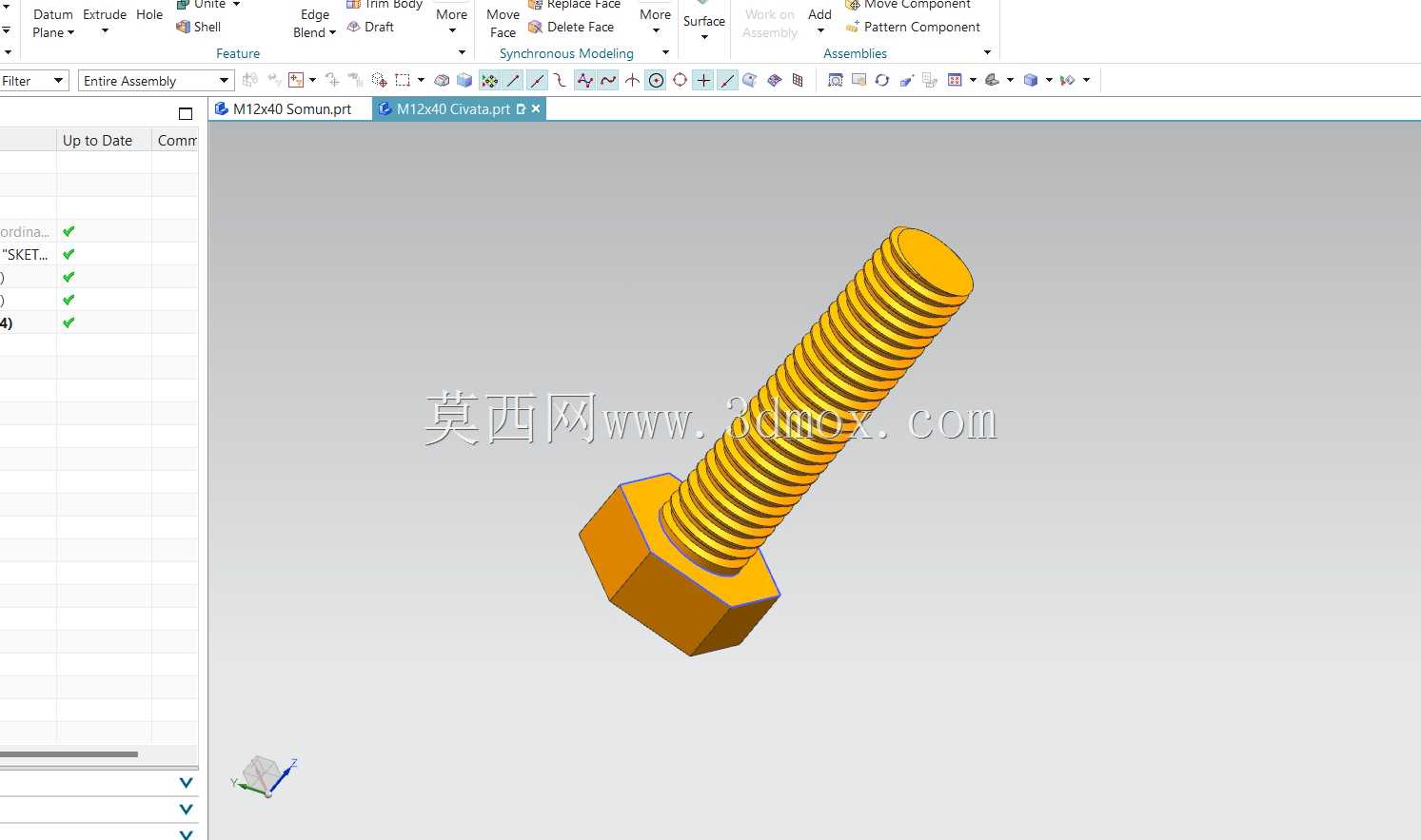

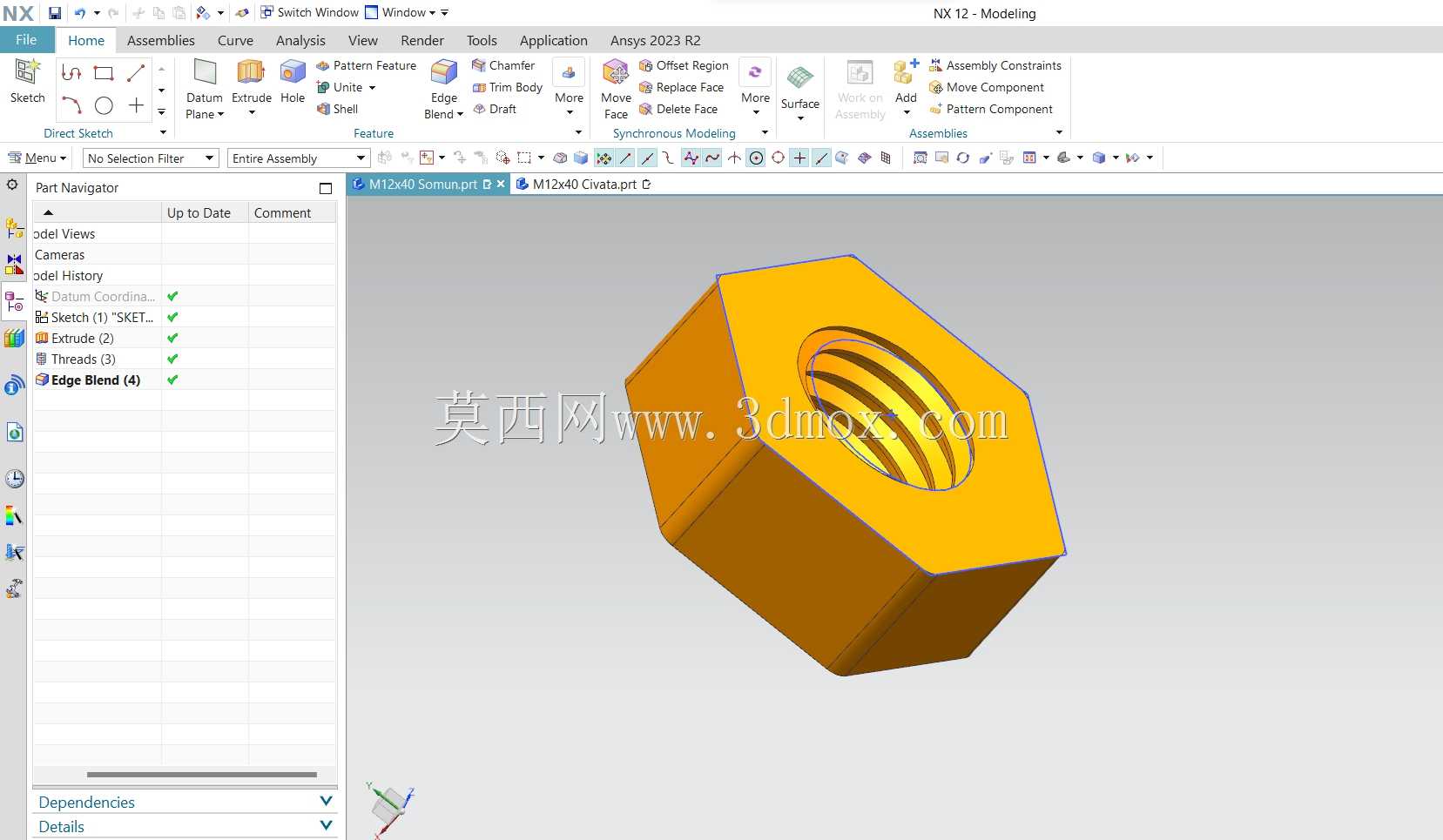

　　从受力逻辑看，这套螺纹副承担的是典型的轴向预紧加横向抗剪复合工况。拧紧过程中，螺杆被拉长产生弹性预拉力，被连接件则被压缩，接合面之间形成足够正压力，依靠摩擦力抵抗设备运行时的振动、冲击与横向滑移；当外载荷超过摩擦传力极限后，螺杆光杆部分也可参与承受剪切，配合平垫圈还能分散压紧应力，防止较软的铝合金或钣金表面被压出凹痕。建模时螺纹部分不能只画个示意贴图交差，要把牙型轮廓按普通公制螺纹的几何关系做出来，螺旋扫掠路径与牙型截面严格约束，渲染后才能真实呈现连续的螺纹牙线；六角头部的六方棱柱与螺杆同轴，端部倒角、螺母两端的倒角都要按紧固件常规工艺做出，这些细节在出工程图、做装配干涉检查时直接影响判断。

　　实际选型搭配时，M12这个规格属于中等偏常用的紧固尺寸，单颗螺栓的预紧力足以压紧普通减速机底座、输送机侧板这类部件，又不会因为规格过大导致扳手操作空间挤占太多布局。螺杆长度40mm的选取，对应被连接件总厚度通常在二十多毫米区间，加上螺母厚度、垫圈厚度后，螺纹末端露出螺母2到3牙，既保证全牙啮合不松脱，也不会多出一截螺杆挂伤线缆或操作人员。如果现场存在持续振动工况，还可以在这个螺纹副基础上叠加弹垫圈、螺纹胶，或者换用锁紧螺母，但基础的螺栓螺母三维几何本身，必须把公称直径、螺距、六方对边、头部厚度这些核心尺寸做准确，后续做装配仿真时，螺纹啮合的接触关系、头部与被连接件的贴合面才能正确定义。

　　不少新手建模容易忽略的点，是螺栓头部下表面的支承面精度：这个平面与螺杆轴线的垂直度直接决定拧紧后支承面是否均匀受压，模型里要保证该端面与轴线的垂直约束，不能出现歪斜；螺母的两个端面同理，平行度偏差会让预紧力偏载，局部应力集中。放到整机装配里看，这类标准紧固件数量往往成百上千，单个零件几何不复杂，但装配关系错一处，就可能在实际安装时出现孔位对不上、扳手空间不足的问题。因此在三维布局阶段，就要把螺栓穿装路径、工具操作空间、螺纹旋合长度全部校验一遍，让这套最基础的紧固组件，真正承担起设备各部件之间可靠连接的作用。
