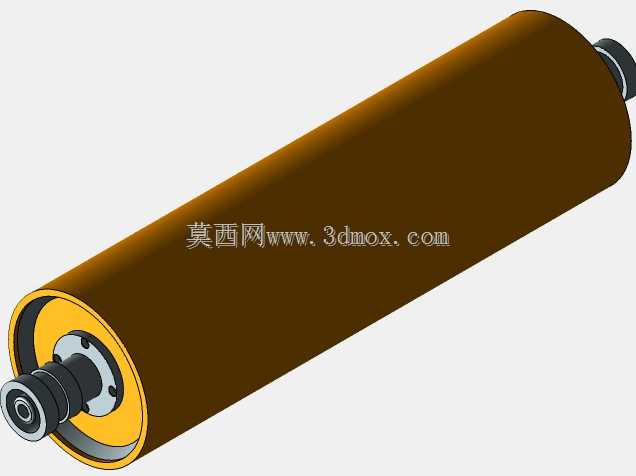

锡纸印刷机专用传动滚筒结构

　　该辊筒结构面向薄型锡纸印刷生产线的走料工位设计，核心作用是在连续印刷过程中承托、牵引并稳定输送铝箔类薄材，使锡纸在进入印刷单元前保持恒定张力与平直走料姿态，避免薄料起皱、跑偏或局部拉伸。整机布局中，辊体处于料带输送路径的关键转折位置，两端轴颈通过带座轴承固定在设备墙板上，一侧轴端预留传动连接接口，可与链轮、同步带轮或联轴器对接，由整机驱动系统带动匀速旋转。

　　从实际工况出发，锡纸厚度薄、表面易划伤，对辊面圆跳动和动平衡较为敏感，因此辊体采用大直径长圆柱形态，外圆面连续光滑，能够增大与料带的接触包角，降低单位接触压力，防止薄材表面出现压痕。辊筒两端设置轴肩、端盖和紧固件，将筒身与转轴可靠连接，保证旋转过程中同轴度；端部轴承位按标准轴承安装尺寸设计，配合台阶定位，可控制轴向窜动并承受走料张力带来的径向载荷。轴端的阶梯结构既满足轴承内圈定位，也便于传动件装拆，维修时可从墙板侧整体抽出辊组件。

　　设计思路上，该结构优先保证辊面直线度、两端支承同轴度以及转动灵活性。筒身长度覆盖锡纸料宽并留出适当边距，使料带在正常偏移范围内仍能完全贴合辊面；辊径选择兼顾包角与转动惯量，既能稳定牵引薄料，又不会因惯量过大造成启停阶段料带松弛。两端支承跨距随辊身长度匹配，以减小长辊在自重和料带张力下的挠度；若用于高速印刷线，还可在加工阶段对辊体进行动平衡校正，降低高速旋转时的振动传递。

　　安装边界主要集中在两端轴颈、轴承座安装面和传动端接口。设备墙板上的轴承孔需保持同轴，轴承座定位面应与走料方向平行，确保辊筒轴线与料带运行方向垂直，否则容易引起锡纸单边张紧和持续跑偏。辊面相对相邻印刷辊、导向辊的高度差决定料带包角和张力分布，装配时需按走线图调整中心距，并锁紧轴承座固定件。传动端与驱动件连接时应保证键或锁紧件贴合可靠，避免间歇传动造成送料长度误差。

　　在印刷流程中，该滚筒并不直接完成图案转印，而是作为输送与张力控制环节的基础部件，配合压辊、导向辊和张力调节机构，使锡纸以稳定速度通过印刷工位。其表面质量直接影响成品外观，辊面若有磕碰、粘结污物或径向跳动过大，会在薄材上形成周期性亮痕、套印偏差或褶皱。因此结构建模时需完整表达筒身、端盖、转轴、轴承配合段、锁紧件及传动端特征，便于工程人员校核安装空间、支承位置和料带路径。三维装配关系中，两端旋转副应与设备墙板基准关联，辊面圆柱度、轴颈同轴度和轴承位台阶尺寸均属于后续出图与加工的重点，能够为薄材印刷设备的辊系布置、备件加工和维护更换提供直接结构依据。
