Arduino多功能盒DB9孔位封堵拉手

　　这款结构件面向开源电子项目的桌面控制盒、传感采集终端与小型工控外壳使用，核心作用是在多功能箱体侧壁预留DB9串行接口开孔但暂不装配连接器时，完成孔位封闭，同时集成内嵌式提拉手功能，避免箱体搬运时额外加装外露把手占用安装空间。

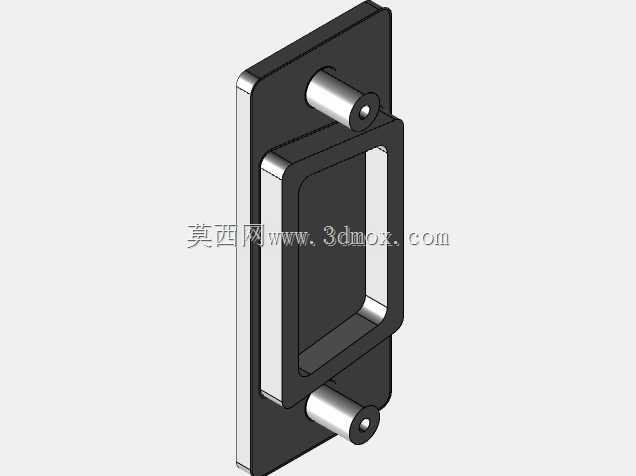

　　从实际装机场景来看，很多Arduino开发项目的外壳会在侧壁统一预制标准DB9开孔，方便后期扩展RS232通讯、老式外设转接或者自定义多针外接端子，但项目原型阶段往往不会焊装DB9插座，裸露的矩形开孔既会让箱内导线、电路板直接外露，也容易让桌面的金属碎屑、焊锡渣掉落到PCB上引发短路。常规做法是单独打印一块平板堵头贴在开孔外侧，再另外用螺丝固定一个U型拉手，两个零件叠装后不仅外观突兀，拉手突出箱体表面还会在设备堆叠摆放时发生干涉。这个零件把封堵板和拉手做成一体化结构，背板为平整矩形薄板，轮廓完全覆盖DB9标准开孔的周边安装边，背板朝向箱内的一侧伸出两根带中心孔的圆柱定位柱，对应DB9插座原本的两个安装螺丝孔位，装配时直接把定位柱插入原有安装孔，从箱体内侧拧入两颗机牙螺丝就能完成固定，不需要在外壳上额外钻孔，也不用改动原有箱体的开孔尺寸。

　　拉手部分采用下沉式框型设计，U型握持框和背板之间留出足够手指穿过的间隙，框体边缘做了等厚圆角过渡，没有尖锐棱角，搬运装满电路板、电源模块的重型控制盒时，四指可以完全扣入框内，受力均匀不会打滑。和常见的外凸式拉手不同，这个拉手的握持框整体向箱体外侧凸起的高度控制得很低，背板贴紧箱壁后，最外沿的突出量远小于常规金属拉手，多台设备并排放在机柜层板上时，相邻箱体不会因为拉手互相顶碰，桌面堆叠收纳时也不会刮蹭上方设备的底面。

　　结构设计上充分考虑了FDM3D打印的成型工艺，整个零件除了两根定位柱的中心螺丝孔之外，没有其他复杂侧凹结构，打印时可以把背板平放在热床上，拉手框竖直向上成型，不需要添加支撑材料，打印完成后去掉底面拉丝就能直接装配。壁厚采用均匀等厚设计，背板厚度和拉手框的壁厚保持一致，冷却过程中不会因为厚薄不均出现翘曲变形，长期承受提拉载荷时，拉手和背板连接的两个转角处是应力集中位置，此处做了加宽圆角过渡，避免反复提拉后出现断裂。两根定位柱的外径和DB9安装孔的间隙控制在小间隙配合范围，插入后不会晃荡，中心孔预留自攻螺丝或者机牙螺丝的啮合余量，即使是3D打印的塑料箱体，反复拆装多次也不会滑牙。

　　安装边界方面，背板的长宽尺寸完全覆盖标准DB9开孔的法兰边，覆盖范围超出开孔边缘数毫米，即使箱体开孔切割时有少量毛边或者尺寸偏差，背板也能完全遮住缝隙，不会漏出箱体内部的空隙。定位柱的中心距严格匹配标准DB9连接器的安装孔间距，不管是商用金属工控盒，还是自行激光切割、3D打印的Arduino项目外壳，只要开出标准DB9开孔，这个堵头拉手都可以直接适配，不需要二次修改孔位。拉手内框的净空尺寸满足成年男性四指并拢插入的宽度，握持深度足够，提拉时手指不会被框边勒压。零件整体没有多余的装饰特征，所有曲面和棱边都服务于装配与受力，背板和箱体贴合的一面做了平面度控制，拧紧螺丝后可以完全贴紧箱壁，不会出现局部缝隙，既能够阻挡灰尘碎屑进入箱内，也能在一定程度上降低箱内风扇运转时从开孔漏出的风噪。

　　在项目迭代过程中，如果后期需要正式装配DB9连接器，只需要拧下两颗固定螺丝取下这个零件，直接把标准DB9插座装入原有开孔，用同款螺丝固定即可，箱体不需要做任何返工，非常适合原型开发阶段的临时封孔与搬运需求，也适合小批量定制的桌面控制设备作为出厂标配的封孔拉手使用，兼顾防护、搬运与外观整洁性。
