便携吸尘器锥形导风吸嘴转接件

　　这个锥形导风件主要服务于便携式真空吸尘器的末端气流组织场景，常见于车间工位清理、家装现场碎屑抽吸、设备缝隙除尘以及3D打印工作台周边残料收集等作业。它不是单纯外观件，而是连接吸尘器主机出风/吸风接口与细长吸嘴之间的过渡结构：粗端承接主机侧的快接配合，锥段逐步压缩过流断面，细端延伸为窄长导管，把较分散的抽吸气流集中到较小口径，使末端风速提升，便于伸入螺栓孔、型材槽、设备夹缝、键盘缝隙等普通宽吸头无法覆盖的位置。

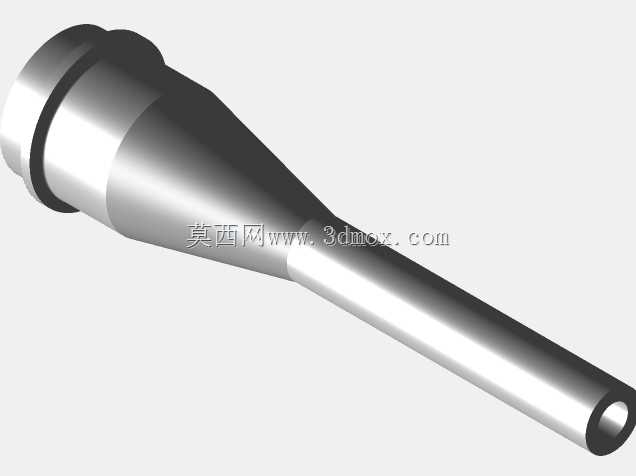

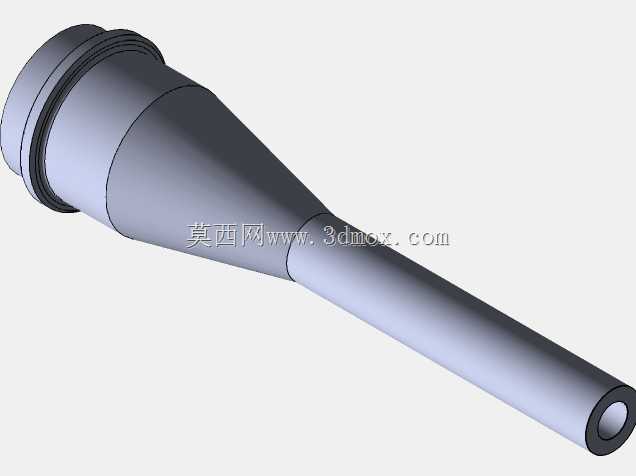

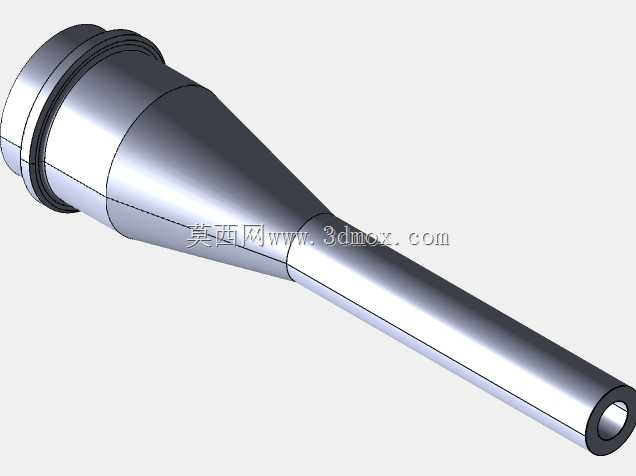

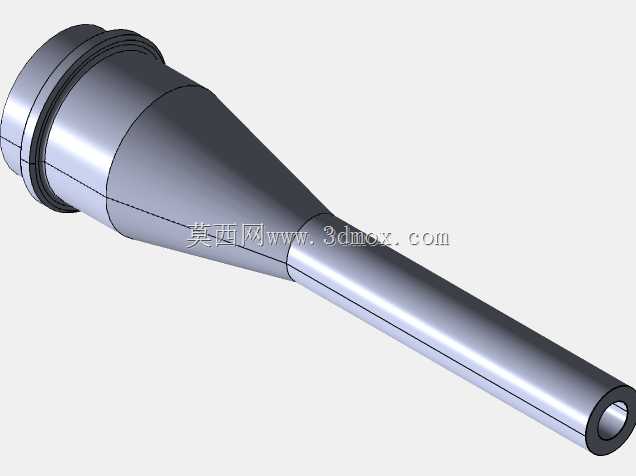

　　从结构思路看，整体采用回转体布局，粗端设置多层环形凸缘与凹槽，用于和软管或主机接口形成轴向限位与周向密封。凸缘外径需要控制在配合接口的插拔范围内，过大会造成装配阻力过高甚至无法装入，过小则会在负压工作时漏气、脱落。锥段选择连续平滑收缩而非台阶突变，目的是降低气流沿程阻力，避免粉尘在台阶处沉积；锥角不宜过陡，否则流道收缩过快，局部涡流和噪声会明显增加，也会让大颗粒经过时容易卡滞。细长直管段承担定向抽吸作用，其内径决定末端风速与可进入缝隙的最小宽度，壁厚则要兼顾打印成型可靠性和受压后的圆度保持。

　　尺寸边界上，粗端外圆、密封凸缘宽度、锥段长度、细管外径和末端内孔构成关键装配链。粗端外形必须匹配原有吸尘器接口的插入深度，锥段最大外圆不能干涉主机外壳或软管卡扣；细管长度决定可达深度，但过长会带来悬臂刚度下降，落地或磕碰时容易在锥管交接处产生弯曲应力。因此锥段与直管的过渡区保留了较大圆角，使截面变化连续，应力不会集中在单一环线上。末端开口保持同轴，若管口偏斜，贴边清理时会出现一侧漏气、抽吸感不均的问题。

　　面向树脂3D打印制作时，结构设计还要考虑成型工艺。回转件沿轴向打印时，细管壁厚不能低于材料成型和后处理所需的最小厚度，内腔需保持通畅，避免支撑残料堵塞风道。粗端的环形槽如果宽度过窄，树脂清理和固化后容易形成粘连，因此槽宽与槽深要平衡密封效果和可制造性。锥段外表面为连续曲面，打印层纹会沿周向形成细微台阶，但对气流影响较小；真正需要控制的是内表面尺寸，尤其是细管内孔，若残留支撑或固化收缩导致孔径缩小，风量损失会被长管路进一步放大。

　　实际使用中，这类零件的价值在于把通用吸尘器转换成窄缝清理工具。粗端负责可靠连接，锥段负责气流加速与刚度传递，细管负责伸入受限空间。安装时只需将凸缘端压入对应接口，通过环形筋与接口内壁形成摩擦密封；工作时负压会使配合面进一步贴紧，轴向拉脱风险降低。若用于金属切屑或较重颗粒，细管内径和壁厚应取偏大值；若仅用于灰尘、纸屑和轻小残料，则可优先保证细长外形和入口风速。建模时应把密封槽、锥面、直管内孔和端面倒角作为同一回转特征链检查，重点核对同轴度、壁厚均匀性以及粗端插拔边界，确保打印后既能装入主机，又能在长时间负压抽吸下保持风道稳定。
