带立式支座重载滚动辊轮支撑组件

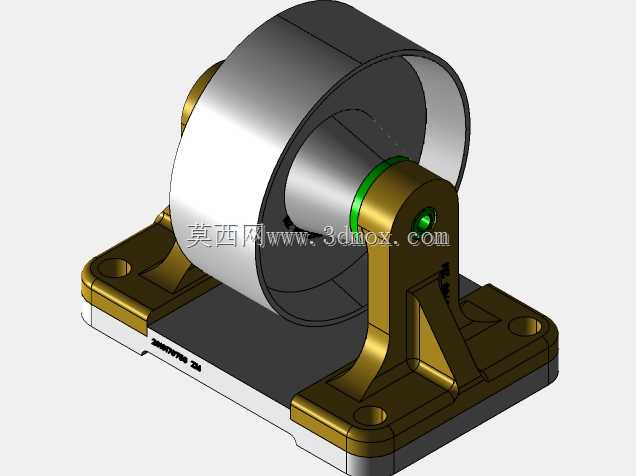

　　这套辊轮支撑组件在车间输送线、重型工装变位台、物料转运托架以及窄幅导向轨道场景中使用频率很高，核心作用是承托圆柱形工件或者为移动部件提供低阻力滚动支承，避免滑动摩擦带来的表面划伤与驱动功率损耗。从结构拆分来看，整套部件由底部安装底板、两侧立式支撑耳座、贯穿转轴、大直径中空辊筒、轴端定位紧固件以及转动副密封限位结构组成，所有配合位置在建模阶段都按照实际装配逻辑做了约束校验，不存在干涉错位问题。

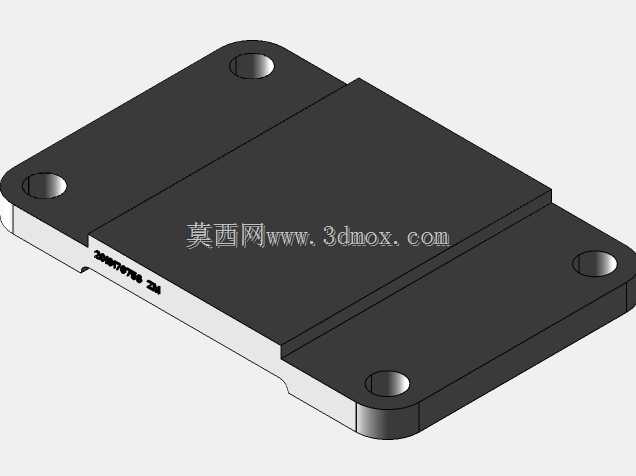

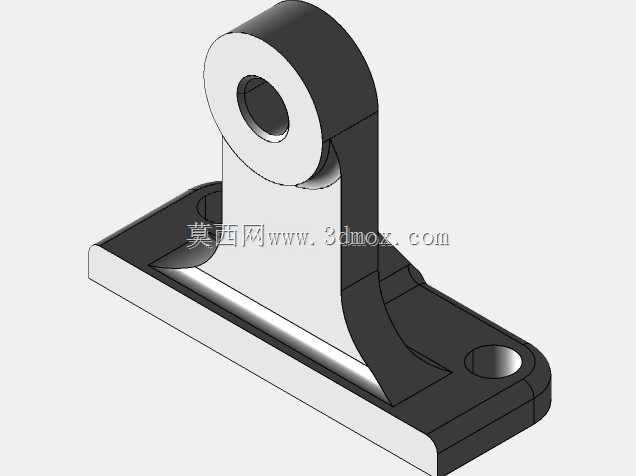

　　底板采用带圆角的矩形厚板结构，四个角位分别加工沉头安装孔，孔位间距在设计时预留了标准紧固件的扳手操作空间，现场安装时可以直接通过螺栓将整个组件固定在设备机架或者混凝土地脚基座上，不需要额外焊接转接板，后期维护拆装也十分方便。底板和两侧立板之间设置了三角加强筋，筋板的厚度和过渡圆角经过受力校核，当辊筒承受径向偏载时，立板不会出现向外张开的变形，长期重载运行下支撑刚性能够保持稳定。

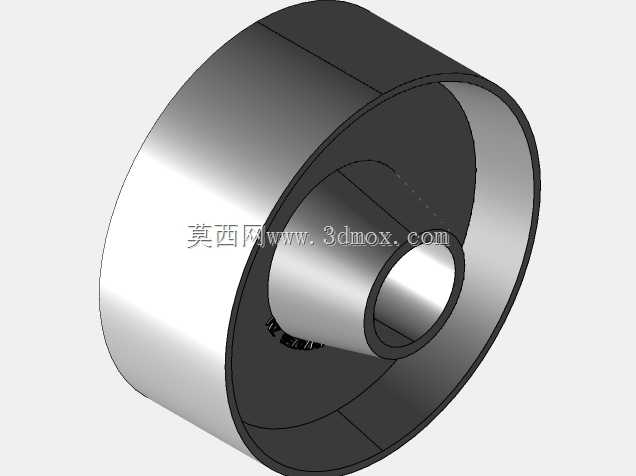

　　辊筒部分选用大直径中空筒体结构，相比实心辊轴，同等承载能力下自重更低，转动惯量更小，设备启停时不会因为惯性过大对驱动端造成冲击。辊筒外圆面做了高光整加工，表面粗糙度控制在适合接触工件的区间，既可以承托金属板材、卷材这类硬质感工件，也可以适配包胶后输送软质物料的改装需求，中空内腔预留了足够空间，后续如果需要加装内藏式轴承、冷却流道或者阻尼结构，都有充足的改造余量。

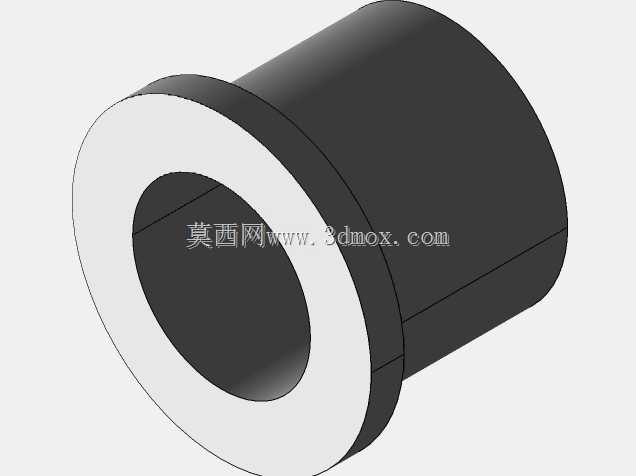

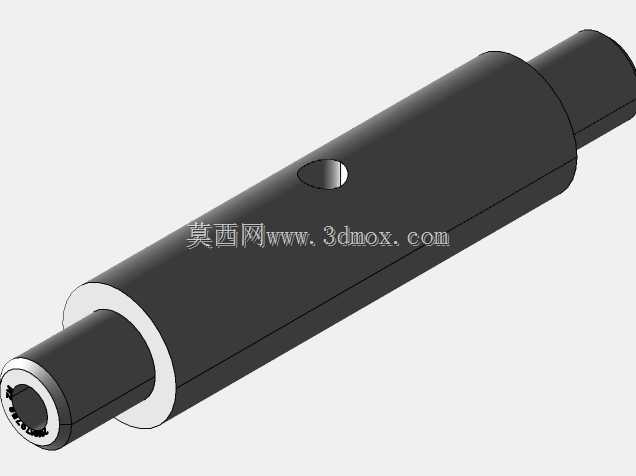

　　转轴横穿两侧立板的同轴孔位，轴和辊筒之间通过转动副配合，轴端采用径向紧固件锁止，防止转轴在运行过程中出现轴向窜动。立板和转轴配合的位置加装了环形限位衬套，图中绿色环带对应的就是衬套的装配位置，衬套一方面可以调整辊筒的轴向间隙，避免辊筒端面和立板直接摩擦，另一方面也能阻挡车间内的粉尘、碎屑进入转动配合面，延长转动副的使用寿命。

　　在三维建模过程中，所有零件的装配关系都按照实际工艺顺序搭建：先固定底板基准，再对齐两侧立板的安装面保证同轴度，之后穿入转轴、套装辊筒，最后装配轴端固定件和限位衬套，每一步的配合间隙都参考机械设计手册的公差取值，转动部位预留了合理的活动间隙，固定连接部位按照过盈或者过渡配合的逻辑设置参数。外形边界上，整个组件的最高点为辊筒的顶部母线，宽度方向两侧不超出底板的安装孔外沿，长度方向底板两端伸出立板足够的距离，保证螺栓锁紧时底板不会出现局部翘曲。

　　实际选型时，技术人员可以直接参照这套结构的尺寸比例，根据现场需要承载的工件重量、输送线运行速度、辊面接触宽度调整辊筒直径、立板高度和底板厚度：如果用于高速输送场景，可以在辊筒两端加装标准深沟球轴承，把滑动摩擦替换为滚动摩擦，进一步降低运行阻力；如果用于重载承托场景，可以加厚底板和加强筋的尺寸，把轴径同步放大，提升整体的抗弯曲能力。这套结构没有复杂的异形曲面，所有零部件都可以通过常规的铣削、车削、钻孔工序完成加工，不需要特殊定制工装，制造成本可控，在通用输送设备、工装夹具、辅助支承装置里都能直接套用，结构成熟可靠，装配逻辑清晰，能够给相关从业者提供完整的结构参考，从三维布局到工程出图的全流程都可以基于这套模型延伸展开，不需要从零开始搭建支撑结构。
