欧规两脚插墙式手机充电适配器外壳

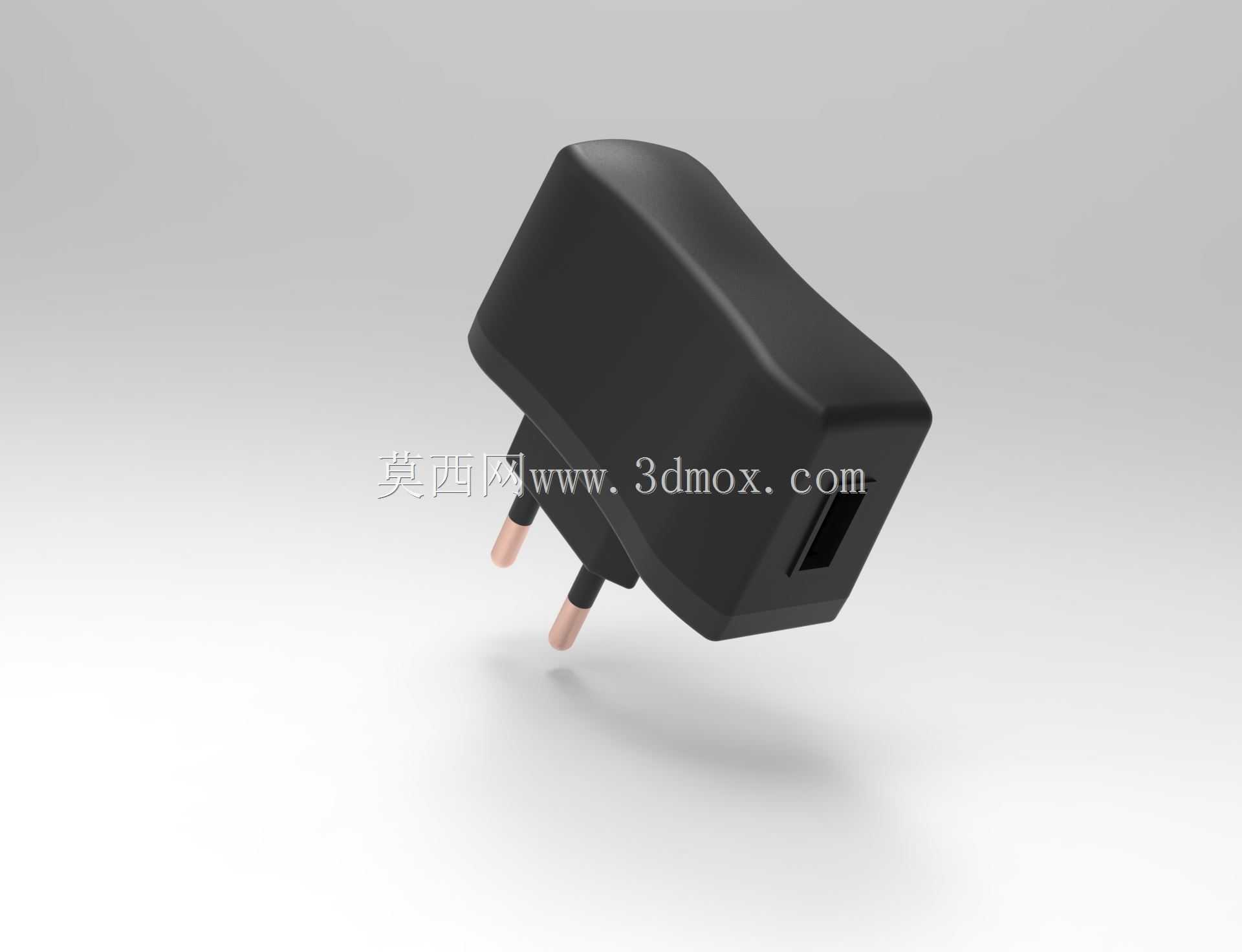

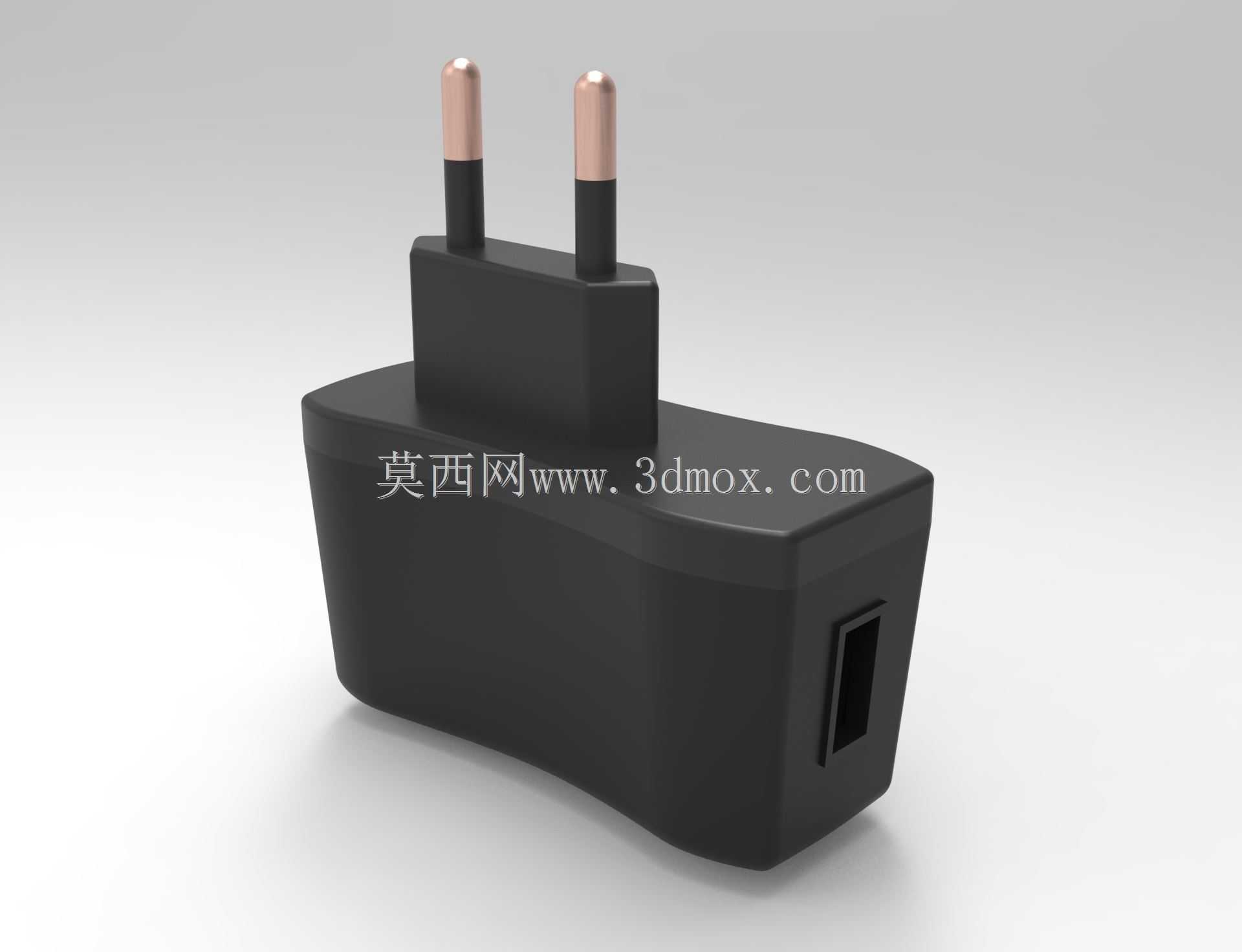

　　这套结构围绕日常消费类小功率电源适配器的整机落地需求展开，主体为一体式黑色绝缘壳体，顶部伸出两根圆柱金属插脚，侧端预留USB输出接口，是典型插墙式手机充电头的完整外观与装配结构。从实际使用场景看，这类壳体广泛适配5W到18W区间的小功率墙充，覆盖手机、蓝牙耳机、便携小数码、桌面小型外设的取电场景，插墙形态不需要额外输入线材，直接插接墙面86型插座、排插插孔即可完成市电接入，在居家床头、办公工位、商旅便携包内都属于高频使用的配件。结构设计阶段首先要处理插墙插拔的受力边界，两根欧规圆柱插脚从壳体顶部凸台垂直伸出，插脚根部做了加粗的黑色绝缘包覆段，既保证金属插脚插入插座铜套时的导向长度，也避免插脚根部长期受掰动应力出现壳体开裂；插脚中心距、外露金属长度、绝缘段外径都要贴合安规对欧式两圆插的防护要求，插脚周围的壳体凸台高度刻意高出主壳体顶面，插拔时手指施力在凸台两侧，不会误触带电金属部位。壳体整体轮廓没有采用生硬的直角方块，主壳身侧面做了内凹的弧形收腰，这个造型并非单纯装饰：一方面用户从插座上拔下充电头时，手指可以扣住收腰弧面获得更大摩擦力，不需要抠住插脚根部硬拽；另一方面壳体在注塑脱模时，弧形曲面能减少厚壁位置的缩水凹痕，外壳壁厚可以保持均匀的1.2到1.6毫米区间，既满足绝缘防护强度，也不会因为塑胶堆积导致成型周期拉长、表面出现缩印。输出接口布置在壳体的侧端面，矩形USB槽口直接贯通壳壁，槽口周边预留了0.3毫米左右的装配止位台阶，

　　内部PCB板上的USB母座可以直接卡入台阶定位，组装时不需要额外做接口对位，母座金属外壳和壳体内侧的限位筋贴合后，反复插拔数据线时外力会传递到壳体筋位，不会拉扯PCB焊盘导致脱焊。壳体内部的容纳空间按照常规墙充的元件排布做了分区：靠近插脚的一侧预留插脚铆接端子、保险丝、安规X电容的位置，中部空间容纳高频变压器、电解电容，靠近USB接口的一侧留给次级整流芯片、USB母座，壳体内壁四周分布多道纵横交错的加强筋，筋条宽度控制在0.8到1毫米，既可以把PCB板沿卡槽滑入固定，省去额外打螺丝的工序，也能在壳体受到挤压、跌落冲击时分散应力，避免壳壁出现碎裂。外形尺寸的边界设计充分考虑排插的相邻插孔避让，壳体整体宽度控制在32毫米以内，

　　插脚所在的凸台宽度收窄到22毫米，当插在多联排插上时，壳体最宽的下半身不会遮挡旁边插孔的插脚接入空间，解决了很多大块头充电头“插一个占两个位”的常见问题；壳体厚度方向控制在22毫米左右，贴墙插接后向外凸出的距离短，在狭窄的家具缝隙、沙发背后插座上使用时不会被家具顶住导致插脚受力弯折。壳体上下盖的合模线布置在侧面弧形轮廓的最大截面处，采用卡扣加超声波焊接的组合固定方式，沿合模面均匀分布6到8个卡扣，组装时先把内置PCB组件、插脚组件预装到下壳定位槽，扣合上盖后沿合模线做超声熔接，整机装配后没有外露的螺丝孔，外观面完整流畅，同时接缝处的防护等级可以达到日常防泼溅、防尘的要求，桌面上不小心碰倒水渍也不会轻易渗入内部带电区域。

　　插脚的固定结构在壳体内部做了埋入式定位，金属插脚的尾端折弯出铆接片，预先和注塑骨架嵌合为一体，再整体装入外壳腔体内，插脚承受侧向掰动时，外力会通过嵌件骨架传递到整个壳体的加强筋网络，不会在插脚穿出壳壁的位置形成应力集中，满足数百次插拔后插脚不松动、不后缩的耐用要求。接口槽口的边缘做了0.5毫米的圆角导边，数据线插头插入时不会因为锐边刮伤插头的塑胶外壳，槽口内部的上下两侧预留了微小的导向斜角，即便用户盲插数据线，插头也能顺着斜角滑入母座，减少歪插导致的母座舌片损坏。整个外壳的造型兼顾了量产注塑工艺、安规绝缘距离、用户操作手感、多设备并排使用的避让需求，没有多余的复杂曲面，模具结构简单，量产时良率高，非常适合消费类电源厂家做小功率适配器的快速开模落地。
