轻型平皮带物料输送机架结构设计

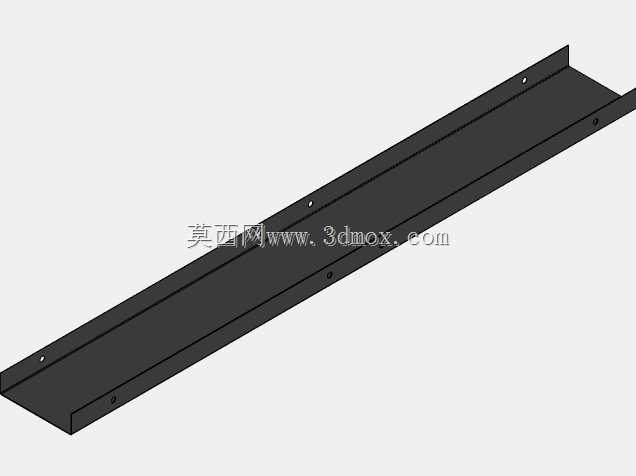

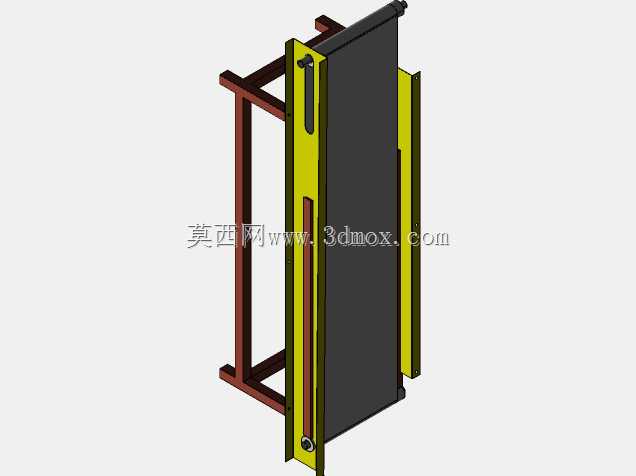

　　这套轻型平皮带输送装置主要面向车间内部短距离物料转运场景，常见于装配线末端工件转出、包装工位之间半成品流转、小型加工单元上下料衔接，也可作为检测设备、分拣工位的进料过渡段使用。整机采用两侧板式纵梁加底部支腿的框架形式，纵梁沿输送方向通长布置，既承担皮带运行段的托持导向作用，也作为头尾滚筒、张紧组件、支撑腿的安装基准，结构紧凑，侧向轮廓规整，便于在产线密集排布时贴邻其他设备安装。

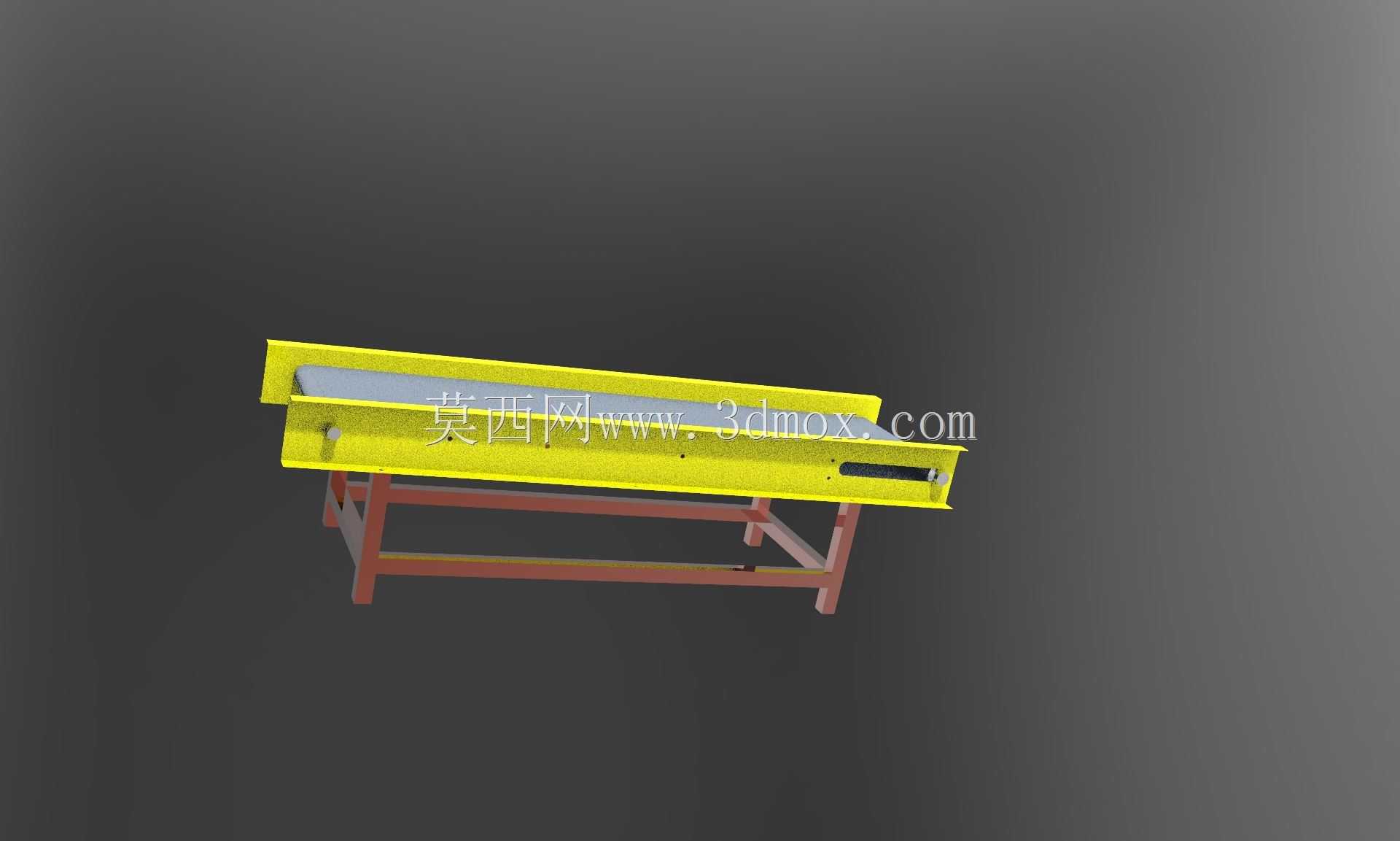

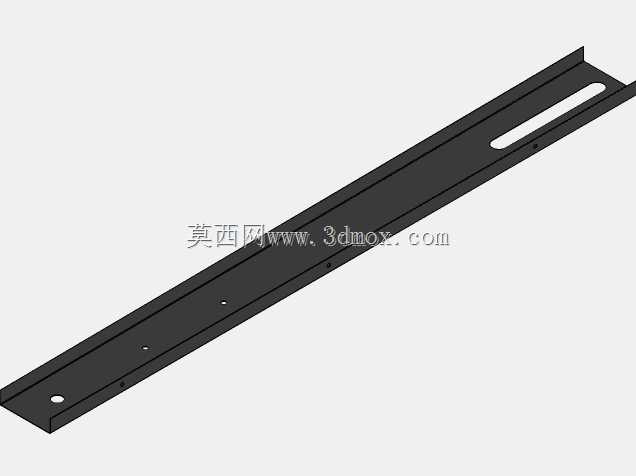

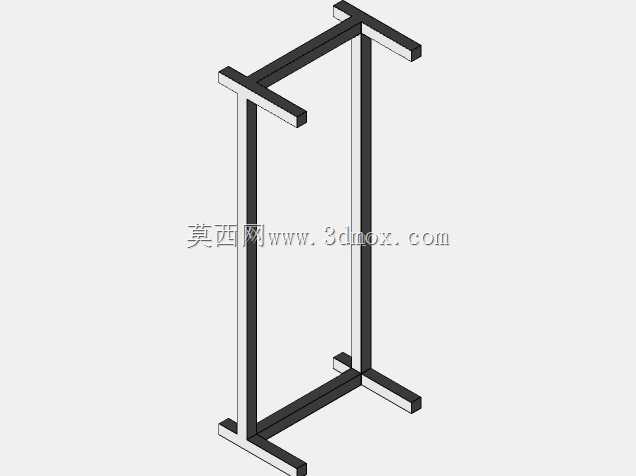

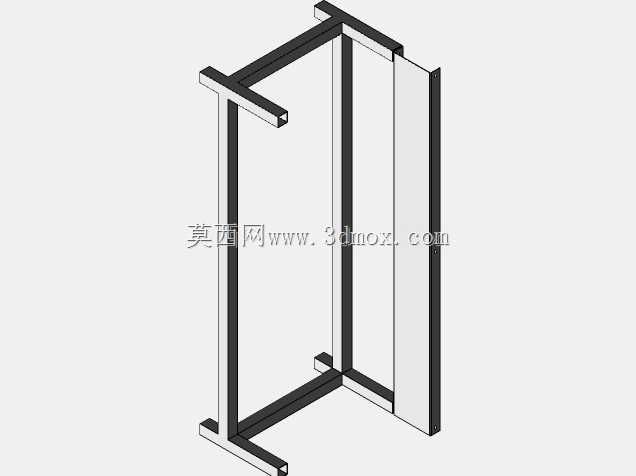

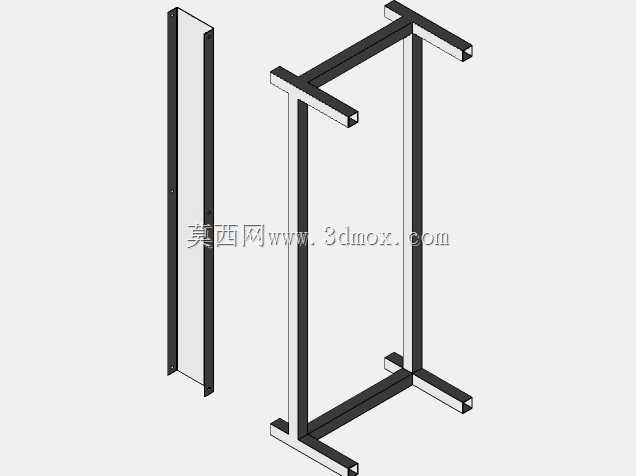

　　从实际布置角度看，设备的安装边界集中在纵向长度、两侧梁外宽和支腿落地跨度三个维度。头尾滚筒中心线决定输送有效行程，两纵梁内侧间距决定皮带可用宽度，设计时需要在皮带宽度之外预留侧边防偏余量，避免皮带受载后跑偏与梁体摩擦。支腿并非沿梁全长满布，而是按跨距分段支撑，腿底设置水平接触面，可配合地脚膨胀螺栓固定在硬化地面，也可在需要频繁移位的场合加装脚轮或可调脚杯。支腿与纵梁之间采用刚性连接，形成门架式受力结构，能够抑制皮带张紧后纵梁产生的外张变形。

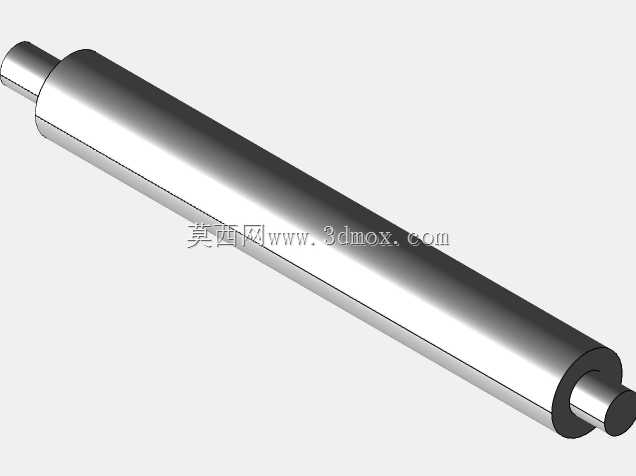

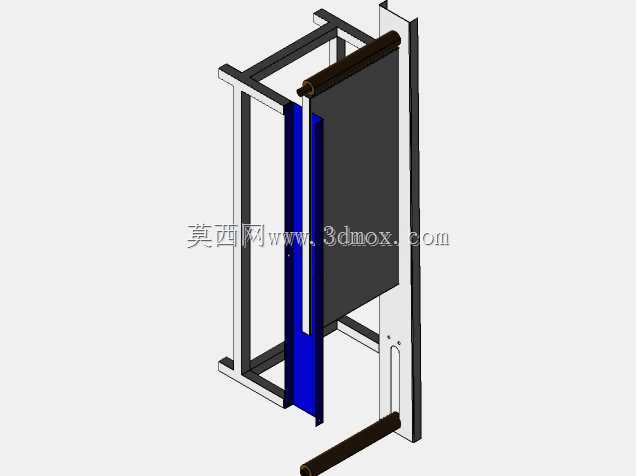

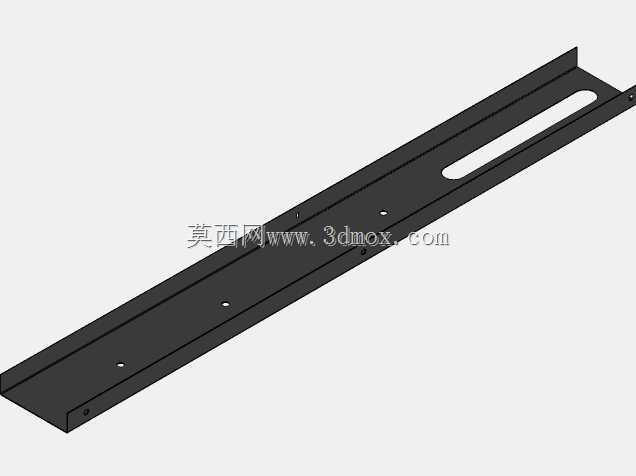

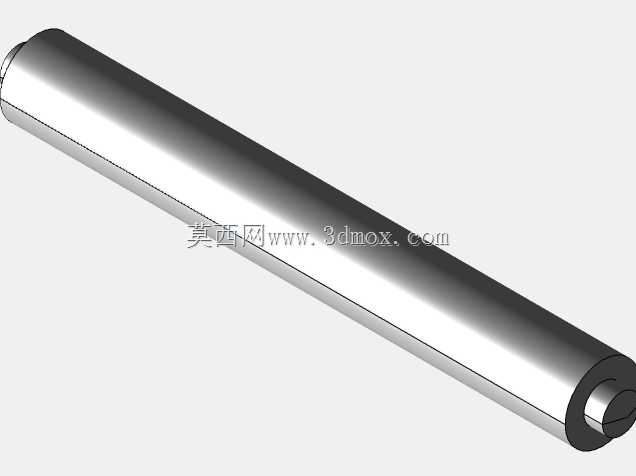

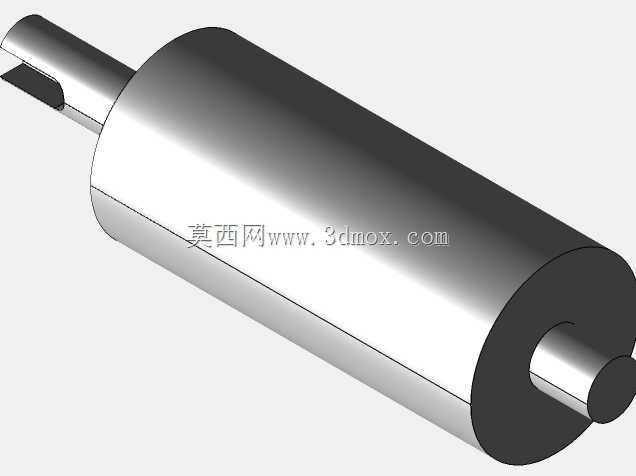

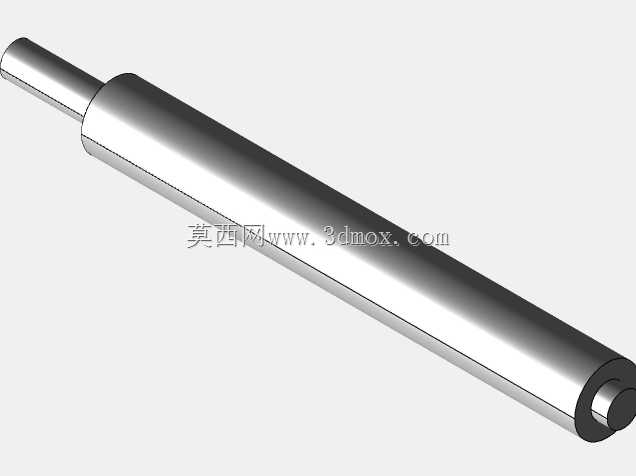

　　传动端布置在设备一侧，滚筒轴通过轴承座安装在纵梁端部，轴端预留动力接入位置，可根据节拍要求连接减速电机、链传动或同步带传动。从动端则兼顾张紧功能，滚筒轴座沿纵梁长槽方向可调，通过调节螺栓改变头尾滚筒中心距，使皮带获得合适初张力。这种张紧方式结构直观，维护时不需要拆卸大量护板，松开锁紧件后即可调整两侧位置；调整过程中必须保证两端进给量一致，使滚筒轴线与输送方向保持垂直，否则皮带在运行中会持续向松弛侧跑偏。

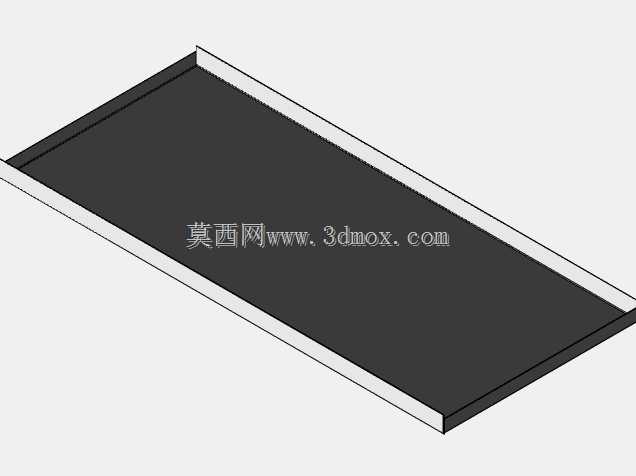

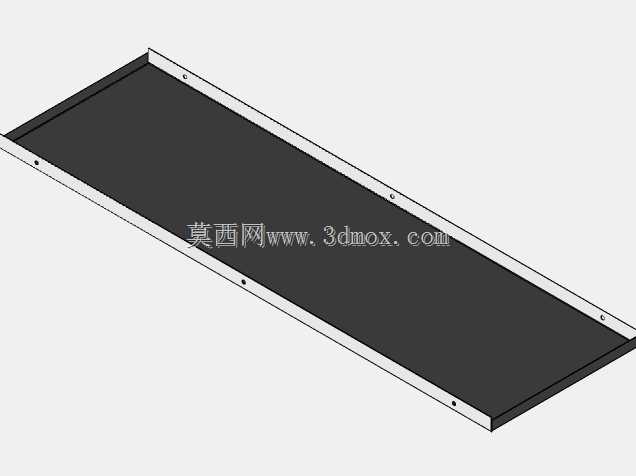

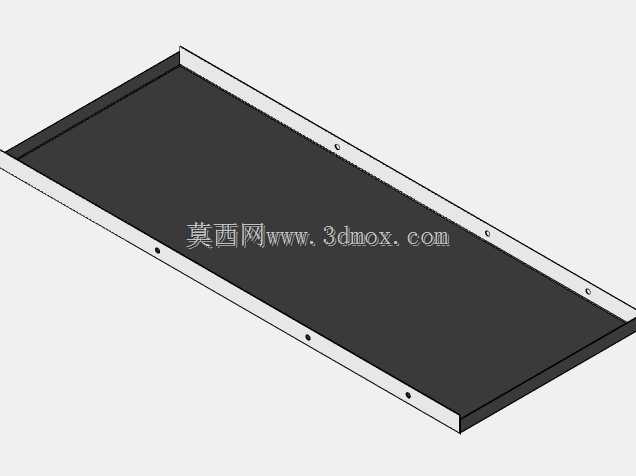

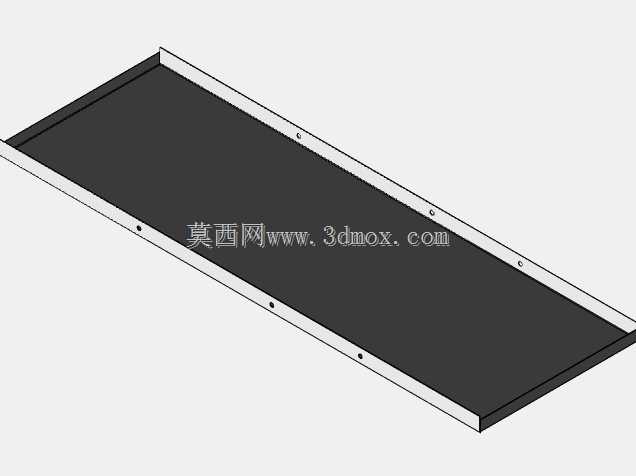

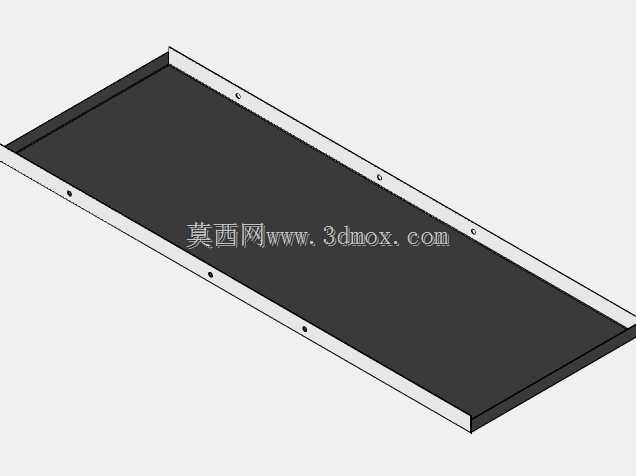

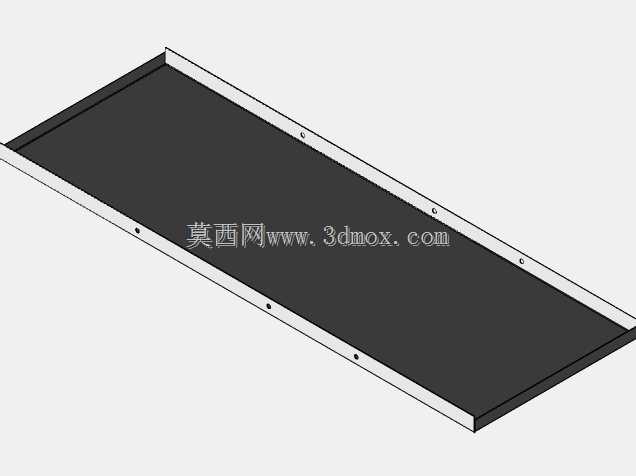

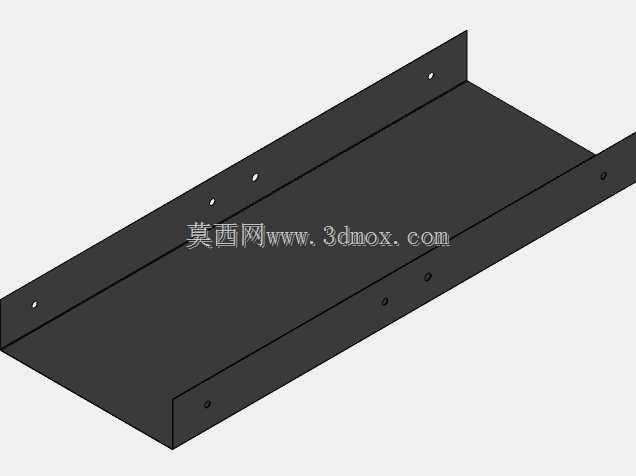

　　皮带承载面位于两纵梁之间，上部工作段承担物料重量，回程段从下部空间返回。针对轻载工况，纵梁上沿可直接形成皮带边缘导向，中部按需设置托板或托辊，减少皮带在载荷下的垂度。若输送的是纸箱、塑料盒、钣金小件等单位重量不大的物料，平滑托板能够提供稳定支撑面，避免工件在接缝处颠簸；若输送距离较长或物料密度较高，则应增加托辊密度，降低运行阻力和皮带磨损。

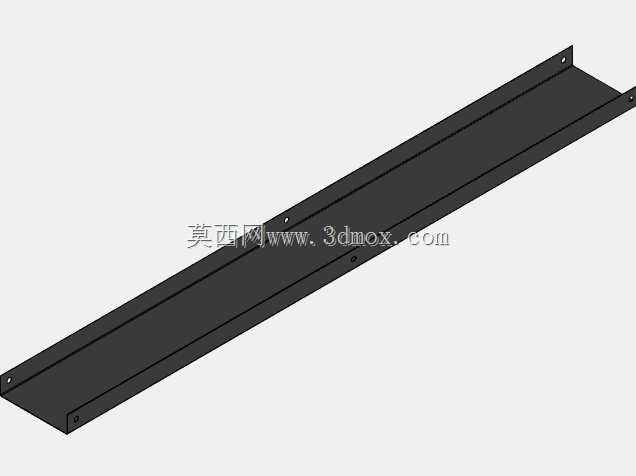

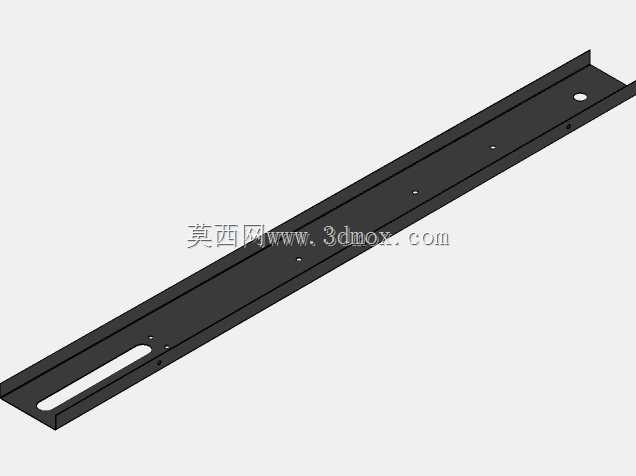

　　设计思路上，该装置没有采用复杂模块化铝型材方案，而是以板件焊接或螺栓拼装形成主框架，外形简单、加工门槛低。两侧纵梁上开设的长槽既服务于滚筒张紧，也可用于安装导向栏、传感器支架、挡停机构或防护罩，给后续工位扩展留下接口。设备高度可依据前后设备的输送面标高确定，支腿长度随工况变化，纵梁和滚筒组件保持通用，有利于形成系列化设计。

　　在选型建模时，需要重点核对皮带宽度与工件底面尺寸的匹配关系。工件底面过窄时，横向定位不稳定，应增设可调导向杆；工件底面软薄或带有突出特征时，则要检查皮带两侧间隙，防止刮碰。输送速度由生产节拍决定，轻型皮带线适合连续匀速输送，不宜承担大冲击载荷或高温切屑环境。若用于机床排屑、铸造件冷却等恶劣工况，应重新选择耐热带、链板或刮板结构，不能直接套用该轻型框架。

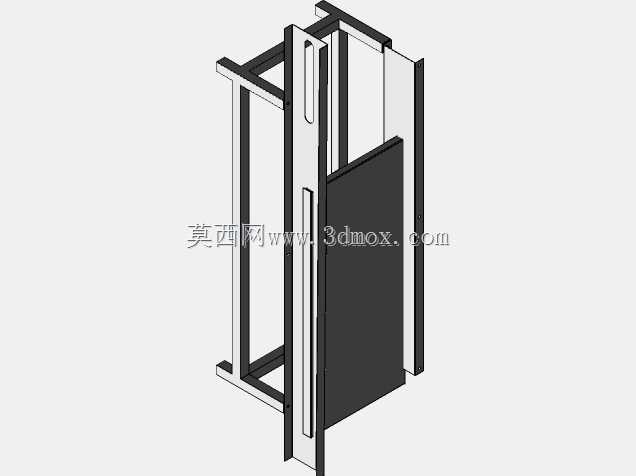

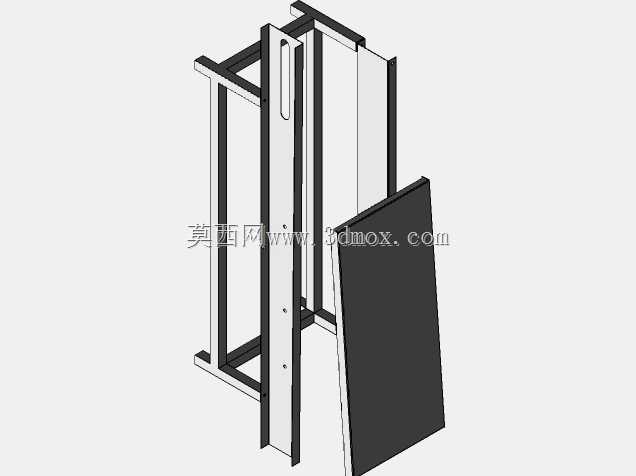

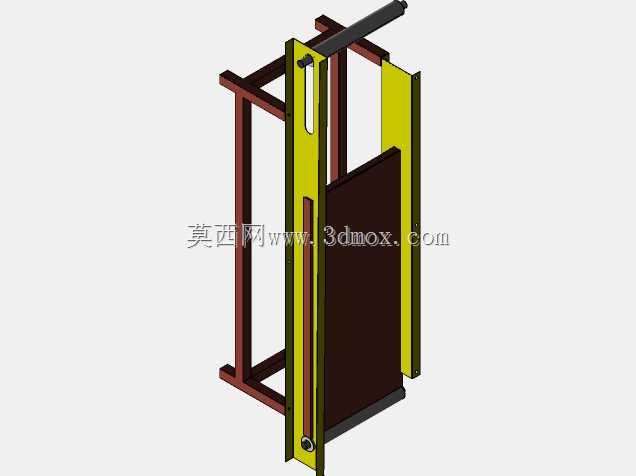

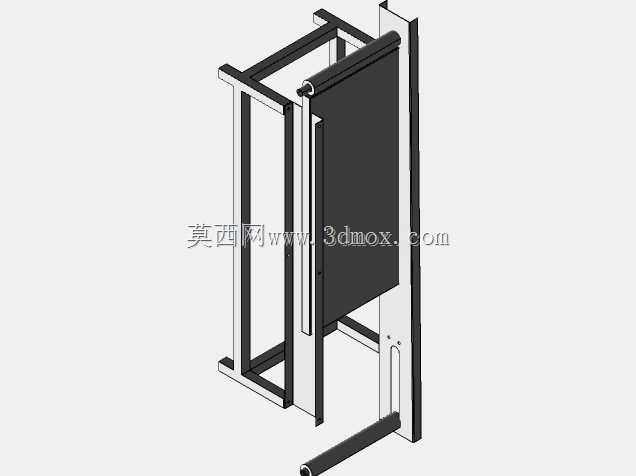

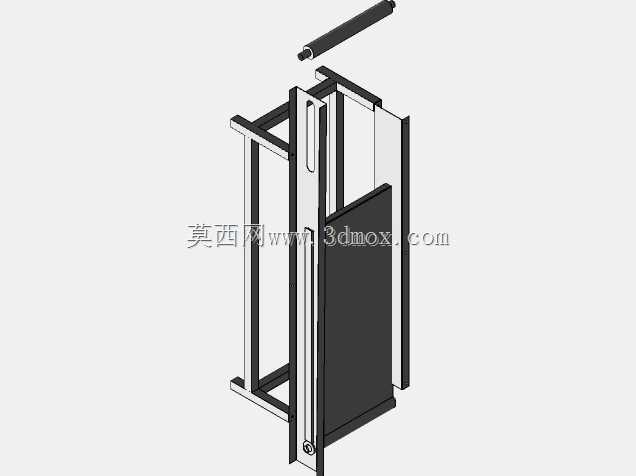

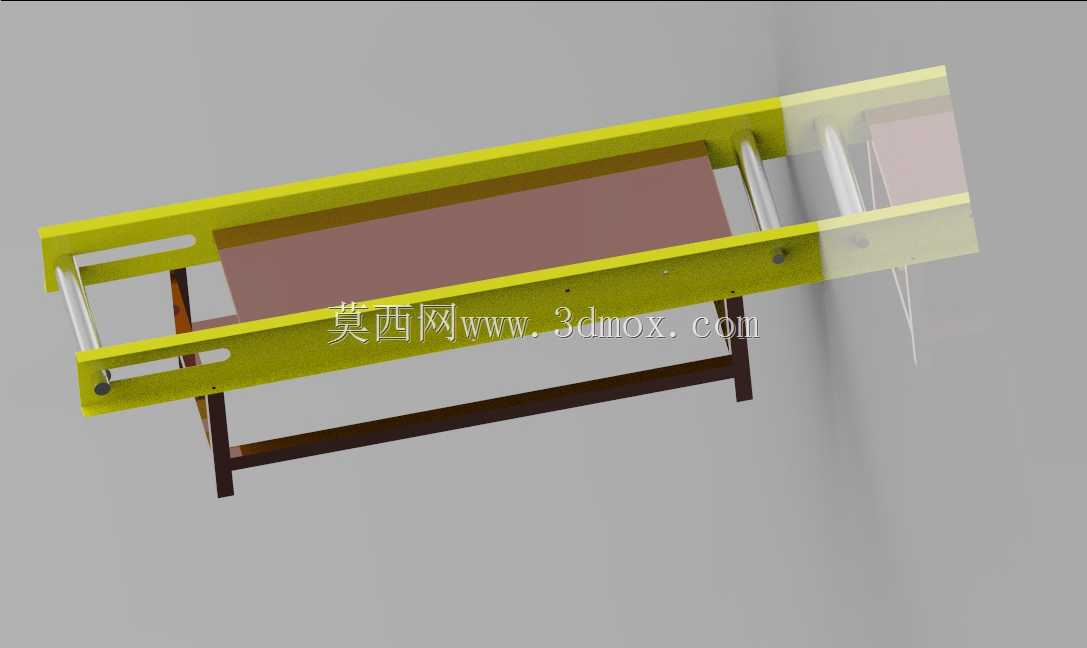

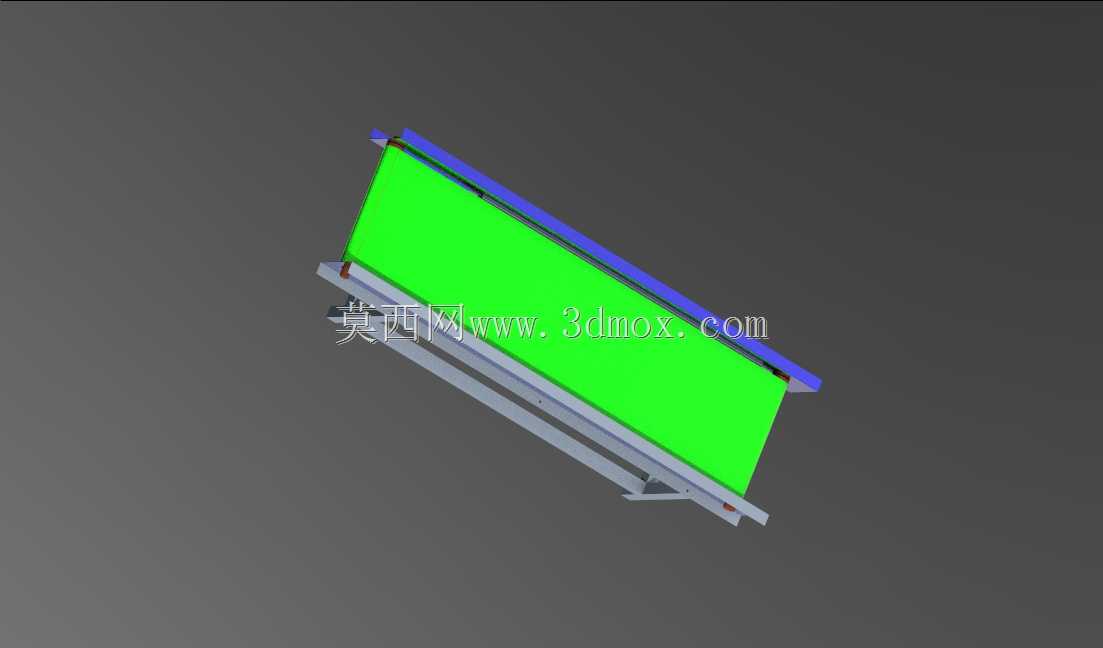

　　三维结构中，滚筒、纵梁、支腿、张紧座和皮带之间的装配关系清晰，能够用于干涉检查、安装空间校核和工程图拆图。建模时应保证滚筒轴线、梁体长槽、支腿安装面之间的位置约束准确，尤其要体现张紧调节行程，避免实际装配后出现皮带无法装套或张紧量不足的问题。整体结构强调可达性和可维护性，适合作为自动化生产线中的基础输送单元进行细化设计。
