Z型爬坡转水平挡边原料上料输送线

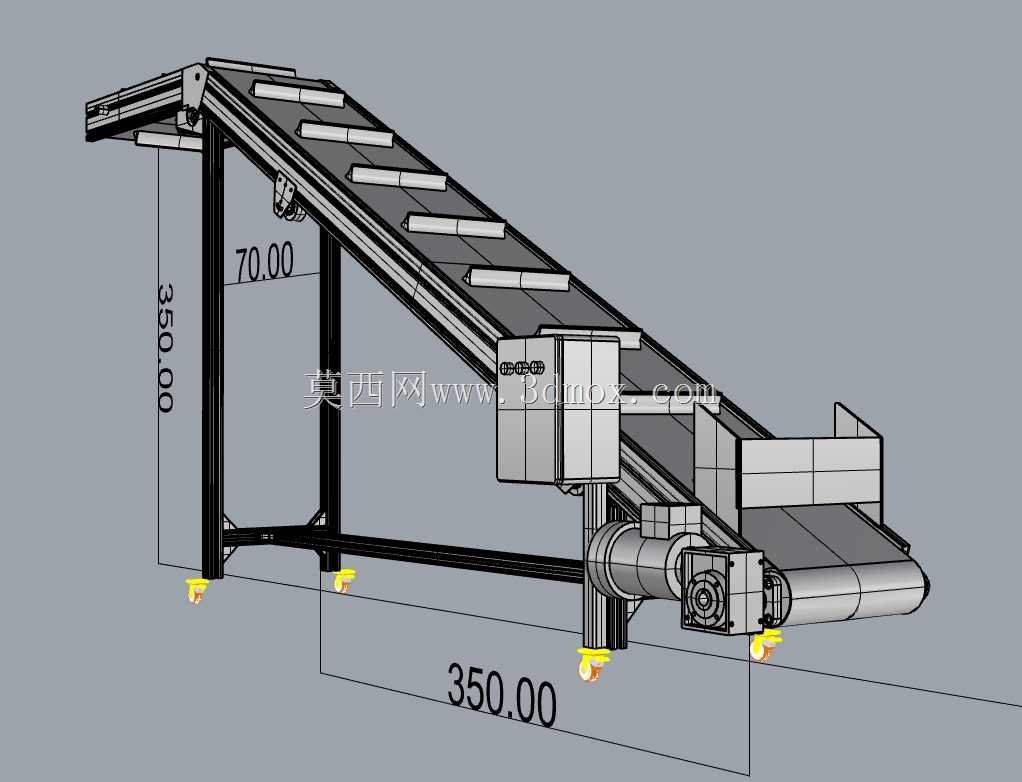

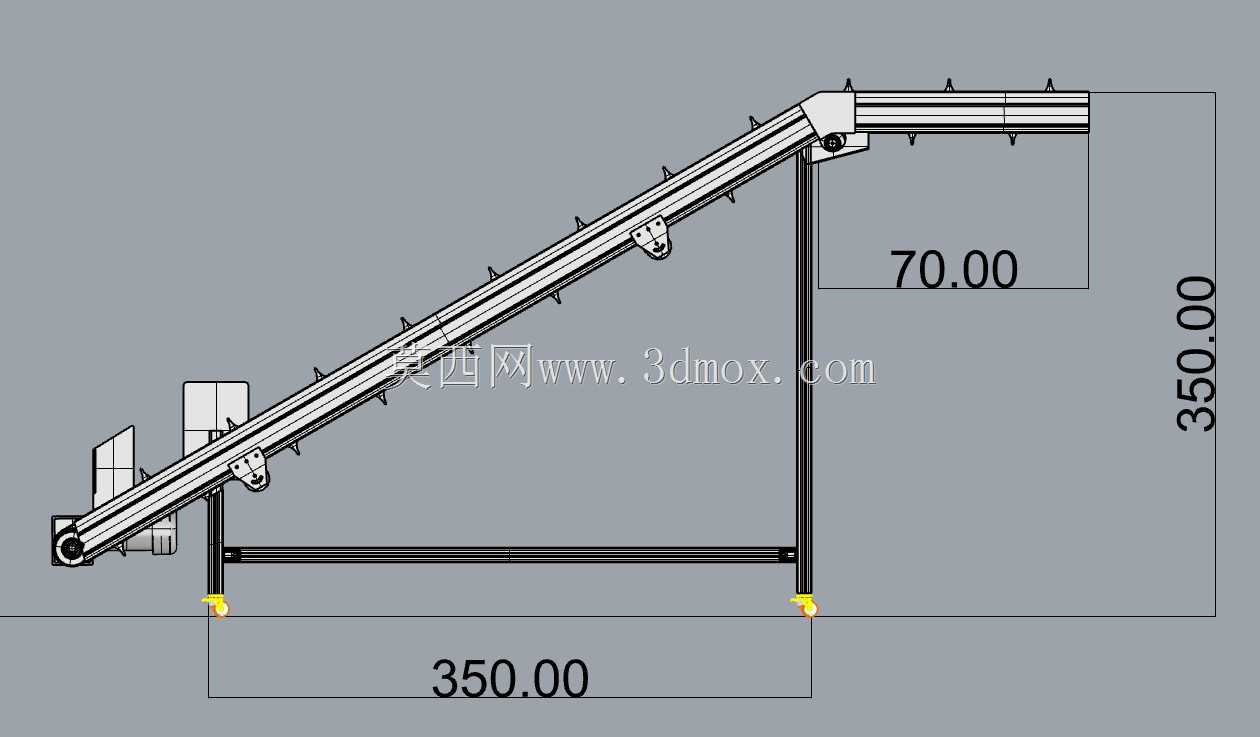

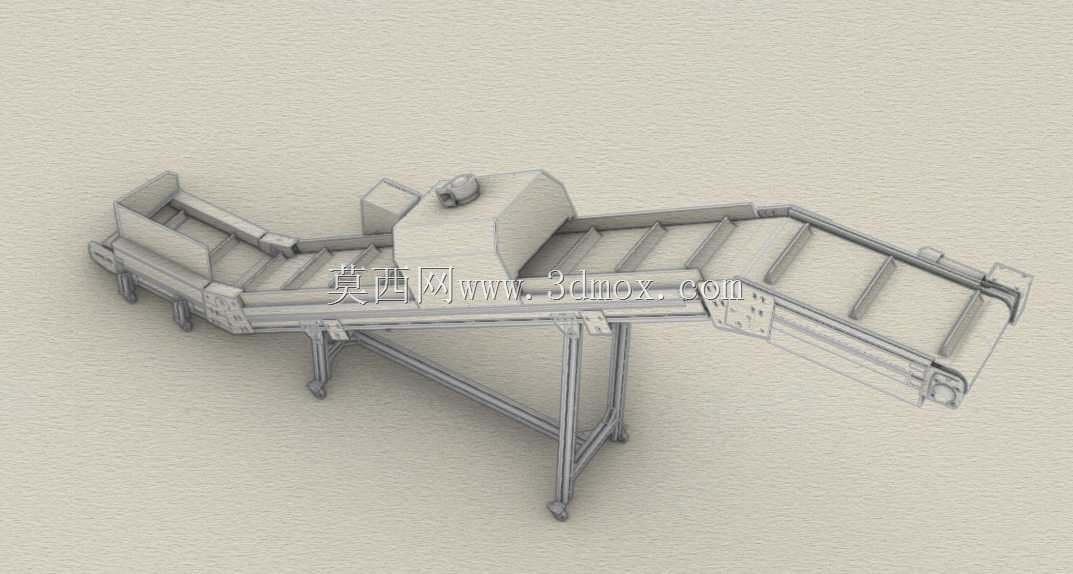

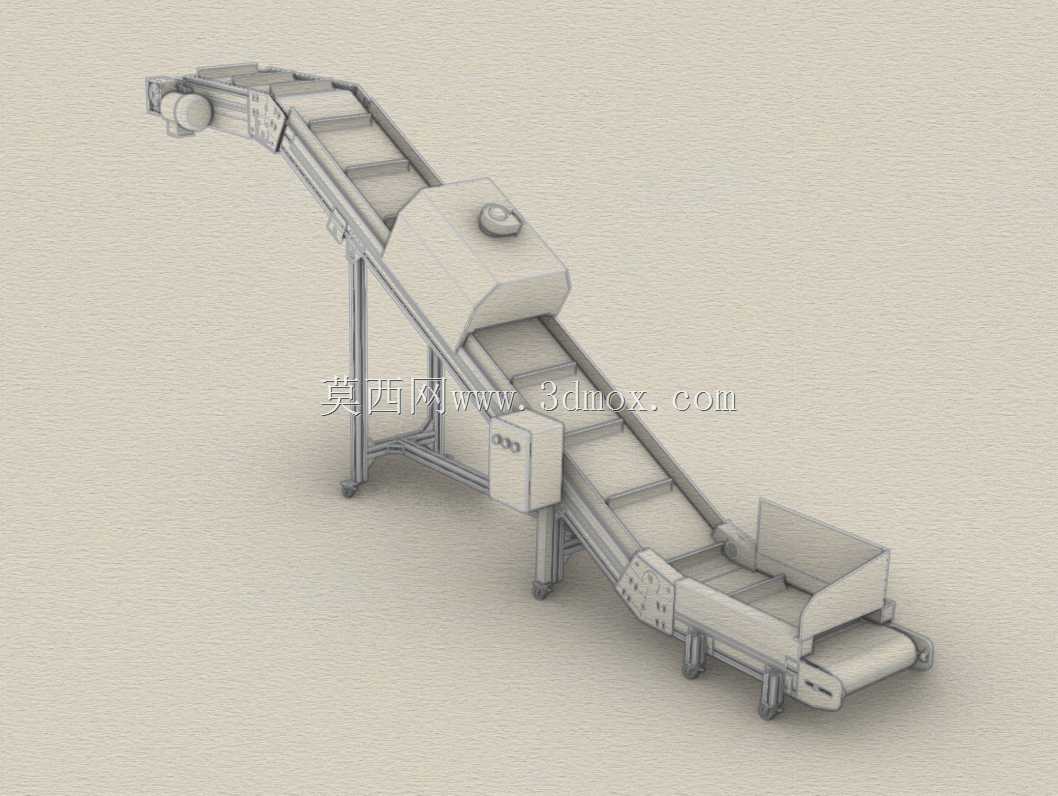

　　这套输送结构针对车间里散料、袋装小件、注塑件或者机加工余料从低位料区向高位作业平台转运的痛点做构型处理，没有采用常规直斜皮带的单一布局，而是在斜向提升段末端衔接水平输送段，形成折线式的物料流转路径，物料经过爬坡抬升后可以直接沿水平段送入加工设备料斗、分拣工位或者包装线进料端，省去人工在高位接料、二次倒运的环节。从现场布置的边界条件来看，整机底部水平方向的占地长度控制在350单位量级，高位水平段距离地面的垂直抬升高度为70单位量级，底座采用方管焊接的一体式机架，底部四个支撑点配置可调脚轮，既可以在生产线布局调整时整体推移换位，也可以在就位后通过脚杯调平，抵消车间地面的平整度误差，避免皮带运行跑偏。

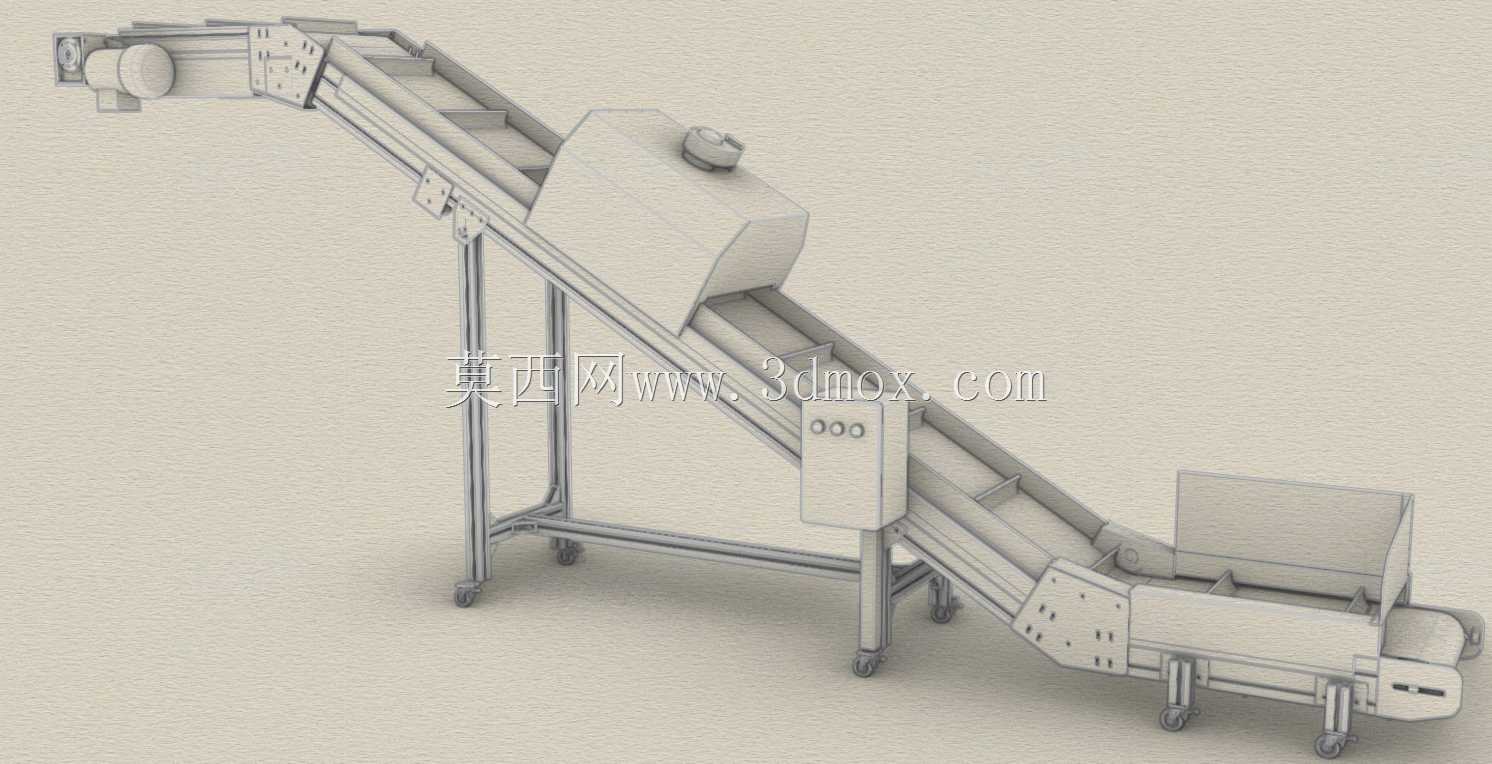

　　斜段机架两侧沿输送方向等距布置挡料构件，配套的皮带表面加装横向格挡挡板，当输送粒径不均的颗粒料、带棱角的冲压边角料或者有一定自重的工件时，挡板可以托住物料，避免爬坡过程中物料沿皮带表面下滑、滚落，斜段的倾斜角度经过权衡：角度过缓会拉长整机水平占地，挤占车间通道空间，角度过陡则物料摩擦力不足无法稳定提升，当前构型的倾角在保证物料不打滑的前提下，尽可能压缩了底部占地尺寸。转向拐点处的改向辊组做了紧凑化排布，折线过渡位置的皮带压轮约束皮带走向，避免皮带在变向处出现拱起、跑偏，驱动端布置在斜段下部的尾轮位置，减速电机通过链传动或者直连方式带动主动辊，张紧结构设置在尾座两侧，通过调节螺栓调整皮带张紧度，补偿皮带长期运行后产生的蠕变伸长。

　　高位水平段的机架下方预留了充足的悬空空间，下方可以直接布置料仓、接料盒或者下一工序的加工设备，物料从水平段末端输出时拥有合适的落料高度，不需要额外搭建高位操作平台。整机的支撑立柱在斜段与水平段的转折位置做竖向补强，立柱和斜梁之间加装斜向撑杆，承受满载物料运行时的偏载力矩，避免长期运行后机架出现形变、拐点位置错位。两侧机架的护栏沿输送全程布设，防止物料从皮带侧边撒漏，同时也避免运维人员触碰运行中的辊件。在生产线规划阶段，这类输送结构常被用在原料仓向挤出机上料、冲压线废料向外转运、包装线成品从低位分拣区向高位装箱位输送的场景，选型时可以根据物料的单件重量、物料摩擦系数调整皮带格挡的间距、斜段倾角以及驱动功率，

　　三维建模过程中所有型材的拼接位置、辊筒的安装孔位、脚轮的连接法兰都按实际装配关系搭建，干涉检查时重点验证皮带在变向位置的包角是否合理、张紧行程是否满足皮带安装和后期维护的拆卸需求，机架底部的横撑连接位置避开地面管线布设区域，设备就位后不需要额外做地基预埋，直接在硬化车间地面即可固定调平，转折处的护罩将外露的传动构件完全包覆，既符合车间安全运维要求，也能减少粉尘散落到传动副内部造成的磨损。
