多级串联式家用饮水净水过滤装置

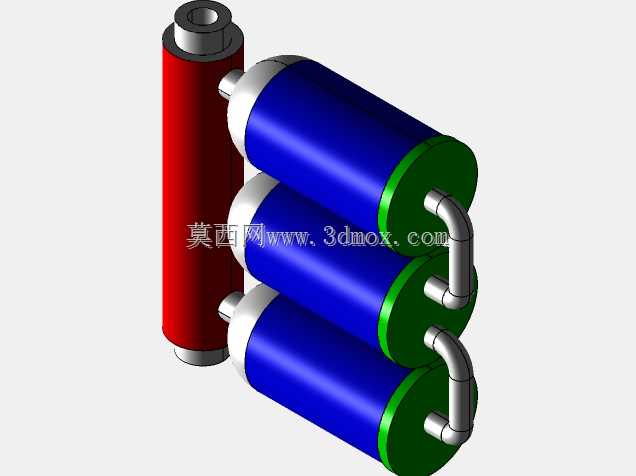

　　这套饮水净水装置采用三级卧式滤筒串联搭配单支立式前置滤筒的布局形式，整体结构紧凑，管路走向清晰，是民用饮用水深度处理场景中十分典型的机械结构方案。在日常家用、小型办公场所、门店饮水点这类安装空间有限的应用场景里，该类装置通常挂载在橱柜内侧或壁挂支架上，进水端接入市政自来水管路，出水端连通饮水龙头或后续加热、制冷饮水设备，完成水中悬浮物、余氯、异色异味、部分重金属离子的逐级截留与吸附。

　　从结构排布逻辑来看，三支横向布置的滤筒沿竖直方向等距层叠，滤筒主体为承压筒体结构，两端分别设置端盖与快接接口，筒体一端的绿色端盖集成了管路转接位，相邻滤筒之间通过90度弯管依次连通，让待过滤水流沿第一级滤筒轴向穿过滤芯后，经弯管折返进入第二级滤筒，再以相同流道进入第三级滤筒，多级串联的流道设计可以让水流依次经过不同功能的滤芯：前置级通常采用PP熔喷滤芯拦截泥沙、铁锈等大颗粒杂质，中间级采用颗粒活性炭滤芯吸附余氯与有机异味，末级可配置压缩活性炭或超滤滤芯完成精细过滤，层层递进的流路安排避免了单级滤芯负载过高的问题，也让各级滤芯的更换周期可以根据前端水质情况差异化设置。侧边独立布置的立式滤筒可作为前置预处理单元，优先对进水进行粗滤，降低后续三级横向滤筒的杂质堵塞概率，立式筒体上下两端均设置同轴转接接头，上端接头预留内螺纹接口可直接对接进水球阀，下端接头设置排污口，方便用户在日常维护时开启排污阀冲出滤筒内沉积的杂质，无需拆解筒体即可完成反冲洗排污操作。

　　设计过程中首先需要确认各滤筒的安装间距：层叠布置的三支卧式滤筒之间预留的间隙既要满足弯管的安装操作空间，也要给滤芯更换时的筒体旋拧动作留出足够的扳手操作余量，相邻筒体的外壁间距通常控制在筒体直径的四分之一左右，间距过小会导致管路安装时无法伸入工具紧固接头，间距过大则会浪费整体安装空间，让装置整体高度超出橱柜内部的安装边界。滤筒端部的弯管采用标准直角弯头结构，两端接口与滤筒端盖的接口同轴度需要在建模时严格约束，若同轴度偏差过大，实际装配时会出现管路强行对位产生的内应力，长期通水承压后容易出现接口渗漏的问题。立式前置滤筒与卧式滤筒组的横向间距也需要匹配进水软管的最小弯曲半径，避免软管弯折过度产生流道截流，导致进水流量不足、整机出水通量下降。

　　外形尺寸方面，三支卧式滤筒的长度方向沿水平方向延伸，整体装置的横向宽度由滤筒本体长度加上端部弯管的外伸长度共同决定，竖直方向的总高度由三层滤筒的堆叠高度加上上下预留的安装间隙决定，厚度方向仅为单支滤筒的直径尺寸，这种薄型化的布局非常适合嵌入橱柜内部的狭窄空间，安装时只需在背板上固定两处挂载挂脚，即可承托整套滤筒组件的满水重量，滤筒满水后的总重量需要在支架设计时纳入载荷校核，避免长期使用后挂脚变形导致装置倾斜。各滤筒的端盖与筒体采用旋扣式连接结构，更换滤芯时只需旋开筒体即可取出内部旧滤芯，装入新滤芯后旋紧端盖即可完成维护，无需拆解周边连接管路，大幅降低了普通用户的日常维护操作门槛。

　　流道设计上全程采用下进上出、逐级折返的走向，水流在每支滤筒内部都从筒体一端流向另一端，保证滤芯整个截面都能被水流充分穿过，避免出现流道短流、滤芯局部未参与过滤的死角。所有管路接口均采用通用标准规格，可适配市面上主流的快接水管与螺纹接头，不需要定制特殊转接件即可完成现场管路装配，装置的进出水接口位置分别布置在整体结构的对角两端，让现场安装时的水管走线可以分别从两侧接入，避免管路交叉干涉。整套结构没有复杂的运动部件，运行过程中依靠管网自身水压驱动水流透过滤芯，无需额外配置动力泵，工作过程无运动磨损、无额外能耗，结构可靠性高，非常适合民用饮水处理这类长期连续通水、低维护频率的使用场景。建模过程中所有筒体、端盖、弯管、接头的配合面都按实际装配公差预留了密封位，端盖内侧的密封圈安装槽位置也做了对应结构表达，能够直接用于后续的工程出图与装配指导。
