多铰接孔传动曲柄臂连杆结构

　　该曲柄臂属于传动连杆系统中的受力转接件，主要用于把旋转运动、摆动运动或直线往复运动在不同铰接点之间进行传递。实际设备中，这类零件常见于包装输送机构、纺织机械牵引机构、轻工自动化摆臂、农用机械联动装置以及小型专用设备的杠杆系统。它不像标准直连杆那样只承担两端拉压，而是在一个臂体上布置多个孔位，使动力传递路径可以根据机构布局进行分叉、转向或叠加，从而在有限空间内完成较复杂的动作协调。

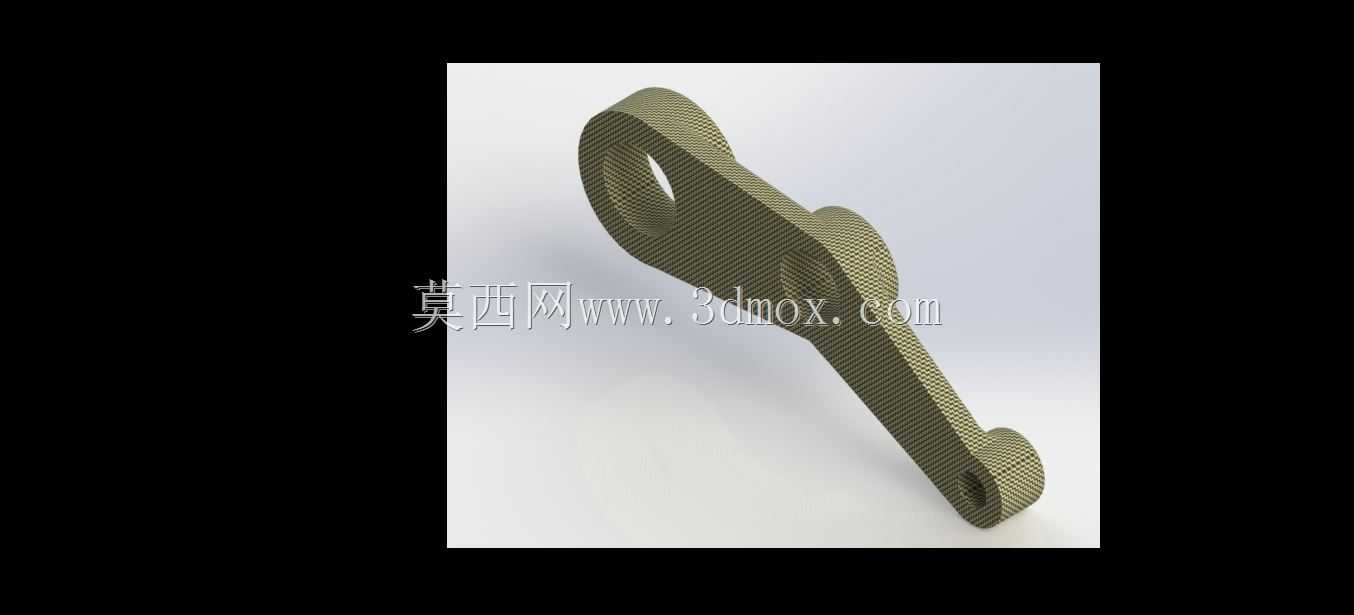

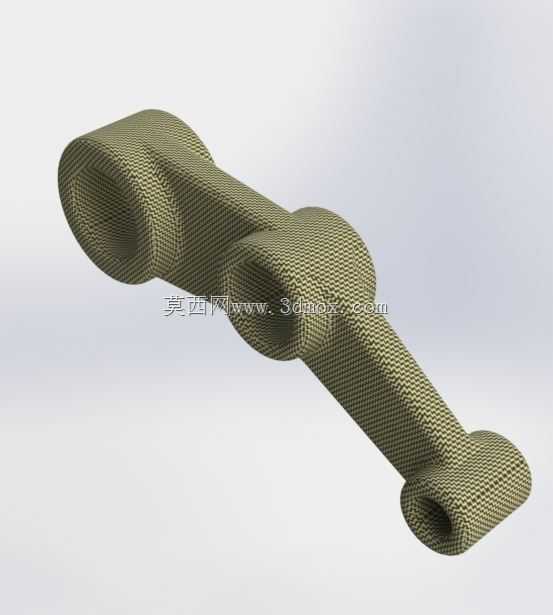

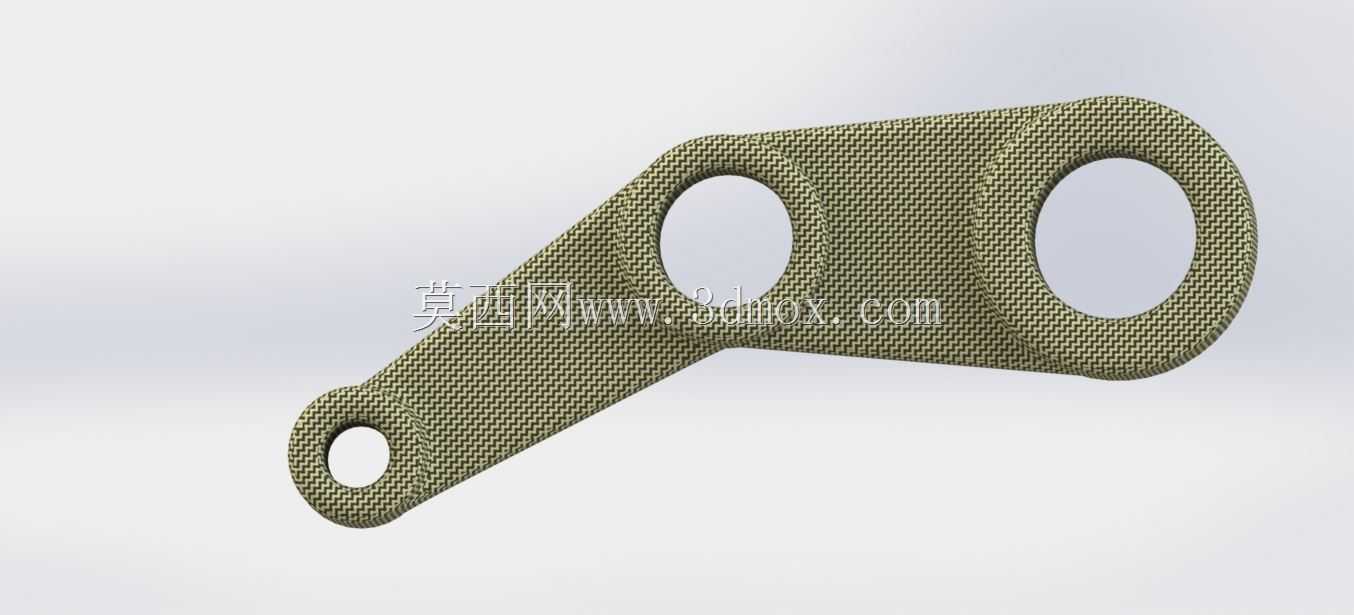

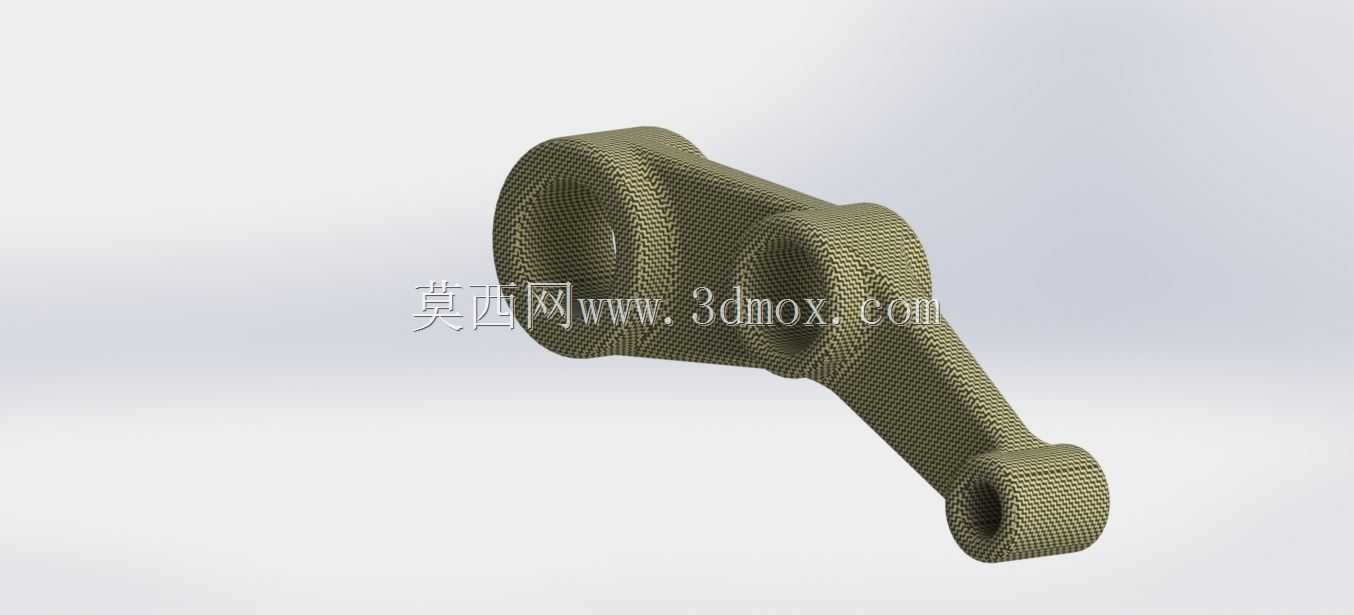

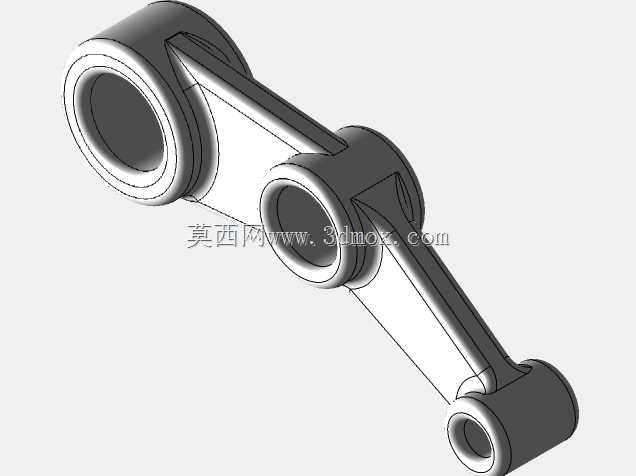

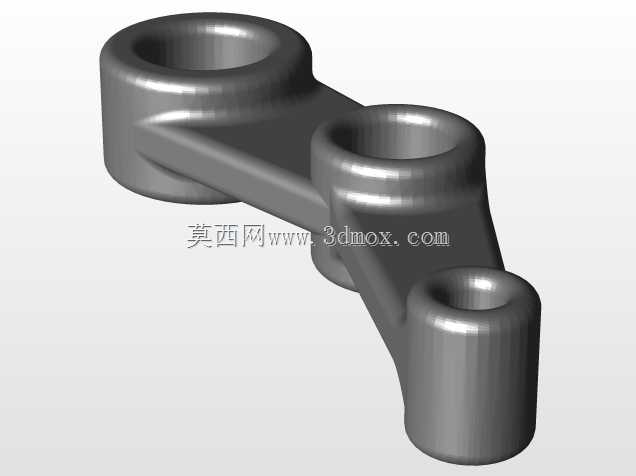

　　从结构上看，零件主体为长条形臂身，一端设置较大的环形铰接孔，中部附近布置带加厚凸台的销轴孔，另一端则形成较小孔位与扁平端部。大孔端通常用于连接主轴、偏心轮或摇杆，承受主要摆动力矩；中部孔位可作为次级连杆、支撑块或辅助驱动件的连接点；末端小孔则适合接入拉杆、弹簧座、传感器触发片或末端执行构件。多个铰接位置并不在同一轴线上，孔间距和臂身折线走向决定了机构的行程、传动角和力臂关系，因此在建模时需要优先保证孔中心距、孔轴线平行度以及各孔相对角度。

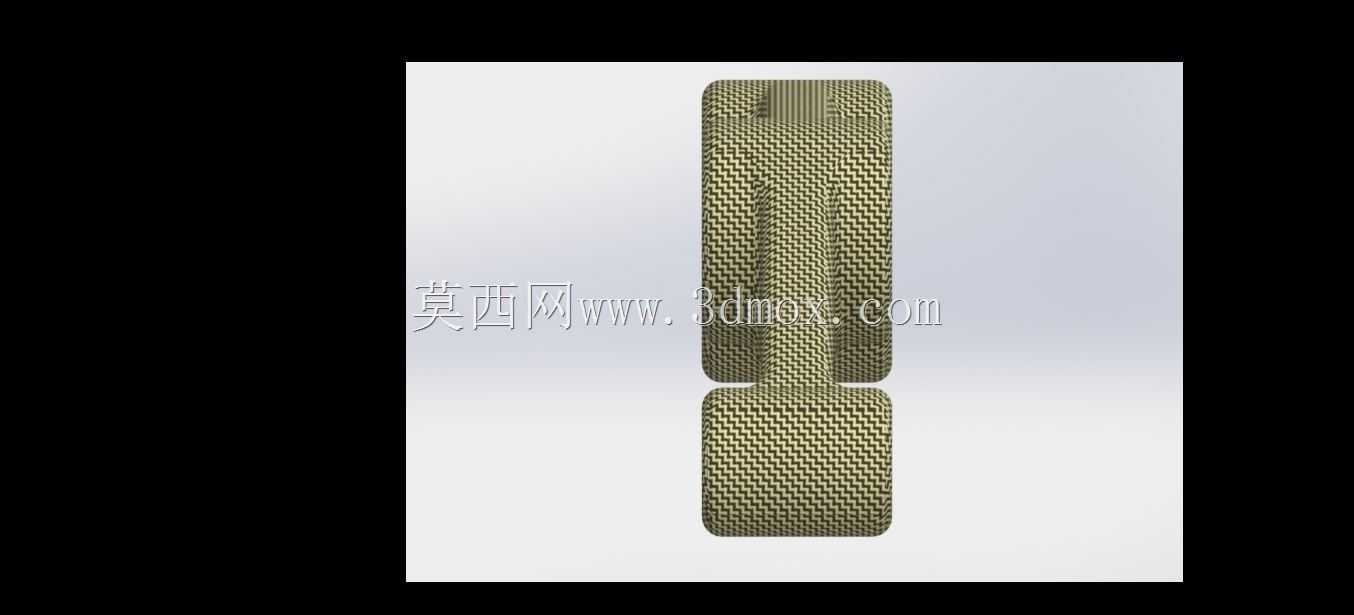

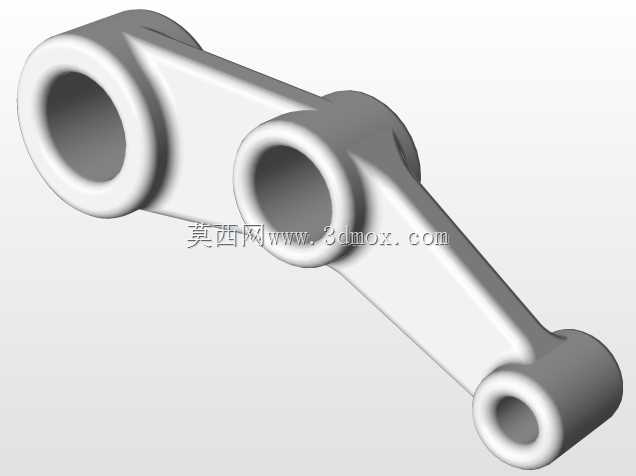

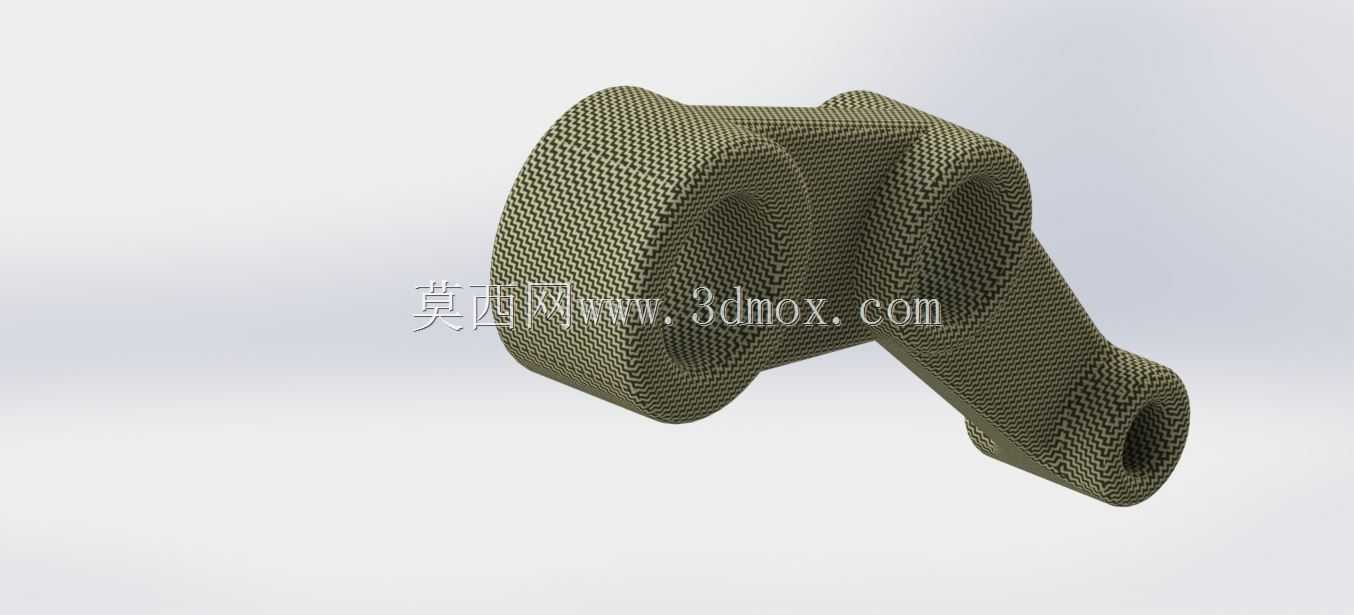

　　外形设计上，臂体并非简单等截面杆，而是在孔位周围进行局部加厚。环形端部通过圆筒状凸缘提高销轴接触长度，减少单侧受载时的倾覆趋势；中部凸台围绕孔位形成材料集中区，可承受反复摆动带来的挤压和弯曲；末端扁平段则兼顾轻量化与安装可达性，适合在空间狭窄的机构中与小型接头配合。臂身截面沿长度方向逐渐过渡，既避免了孔边应力集中，也控制了零件整体重量。对于需要长期往复运动的场合，这种过渡比突兀的直角台阶更有利于疲劳寿命。

　　安装边界方面，大孔外径、臂身宽度和中部凸台高度是干涉检查的重点。大孔端在绕销轴摆动时，外圆轮廓需要与机架侧板、相邻连杆、张紧轮或护罩保持足够间隙；中部凸台由于径向尺寸较大，旋转或摆动过程中可能扫过附近构件，三维布局时应按最大摆角建立运动包络。末端小孔附近厚度较薄，装配开口销、挡圈、锁紧螺母或关节轴承时，需要预留工具操作空间。若孔内安装衬套，臂体孔壁厚度应满足压装要求，不能只按外观比例随意缩小。

　　功能特性上，该件承担拉压、弯曲和局部扭转复合载荷。机构启动、换向或卡滞瞬间，孔壁会受到明显冲击，销轴与孔之间的接触应力也会升高。设计时通常需要在大孔和中孔处考虑衬套、滚针轴承或自润滑轴承，以降低磨损并提高维修性。臂身材料可根据载荷选择中碳钢、合金钢或铝合金；重载场合宜进行调质或表面强化，轻载高速场合则可采用铝合金以减小惯性。端部孔口应设置倒角，既方便销轴装入，也可避免锐边切除润滑层。

　　建模思路应从运动学骨架开始，而不是先做外观实体。先确定各铰接孔中心点、轴线方向和机构极限位置，再依据受力方向生成臂身轮廓。大孔与中孔之间的连接段要保持材料连续，避免为追求造型而削薄主传力路径；中部凸台与长臂相交处应采用圆角过渡，圆角半径受相邻零件间隙限制时，可通过局部加宽臂身来补偿应力集中。末端小孔与扁平段之间不宜形成过窄颈部，否则在拉力作用下容易成为薄弱截面。

　　在工程图落地时，除常规尺寸外，应重点标注孔位中心距、孔径公差、端面垂直度和关键圆角。若该臂参与高精度同步动作，孔距公差会直接影响末端行程一致性；若用于普通低速联动，则可适当放宽外形尺寸，但孔位同轴和端面平整仍需保证。润滑孔、油槽或防尘结构可根据实际工况添加，但不能削弱孔壁承载区。整体来看，该曲柄臂的价值在于以一件多孔杠杆实现多构件协同动作，结构紧凑，传力路径明确，适合作为中小型机械联动机构中的核心转接零件。
