多层波形弹性垫圈精密结构设计

　　在往复式压缩机阀组、精密泵体轴向限位、中小型减速器轴承端盖以及自动化输送线张紧机构的装配场景里，普通平垫圈往往只能起到分散接触面压强的作用，面对轴系受热伸长、运行振动带来的轴向间隙波动，很容易出现预紧力衰减、紧固件松脱的问题。这款多层波形弹性垫圈的结构设计，正是针对这类轴向空间有限、需要持续补偿间隙的装配需求开发，区别于单层波形垫片，它采用多层波形环叠合的构型，每一层的波峰波谷沿轴向依次贴合，在很小的压缩行程内就能提供稳定的弹性支撑力，不需要额外加装大尺寸螺旋弹簧，就能在紧凑的安装腔体内实现缓冲、预紧与间隙补偿。

　　从实际选型的安装边界来看，这类垫圈的核心适配尺寸围绕配合轴径与安装沉孔展开：内孔直径需要比穿过的轴径大0.2到0.5毫米，既保证套装时能顺畅推入轴段，又不会因为间隙过大出现径向偏摆；外圆尺寸则要匹配轴承端盖、阀座压盖的沉孔内径，通常外圆与沉孔的单边间隙控制在0.3毫米以内，避免垫圈受压时发生径向窜动、波边卡入配合缝隙。垫圈的自由高度需要结合装配腔的深度设计：当紧固件按规定扭矩拧紧后，垫圈被压缩至总厚度的70%左右时，就能进入额定工作载荷区间，既不会因为压缩量过大导致波形发生塑性变形、失去回弹能力，也不会因为压缩量不足，在设备运行振动后出现预紧力不足的问题。

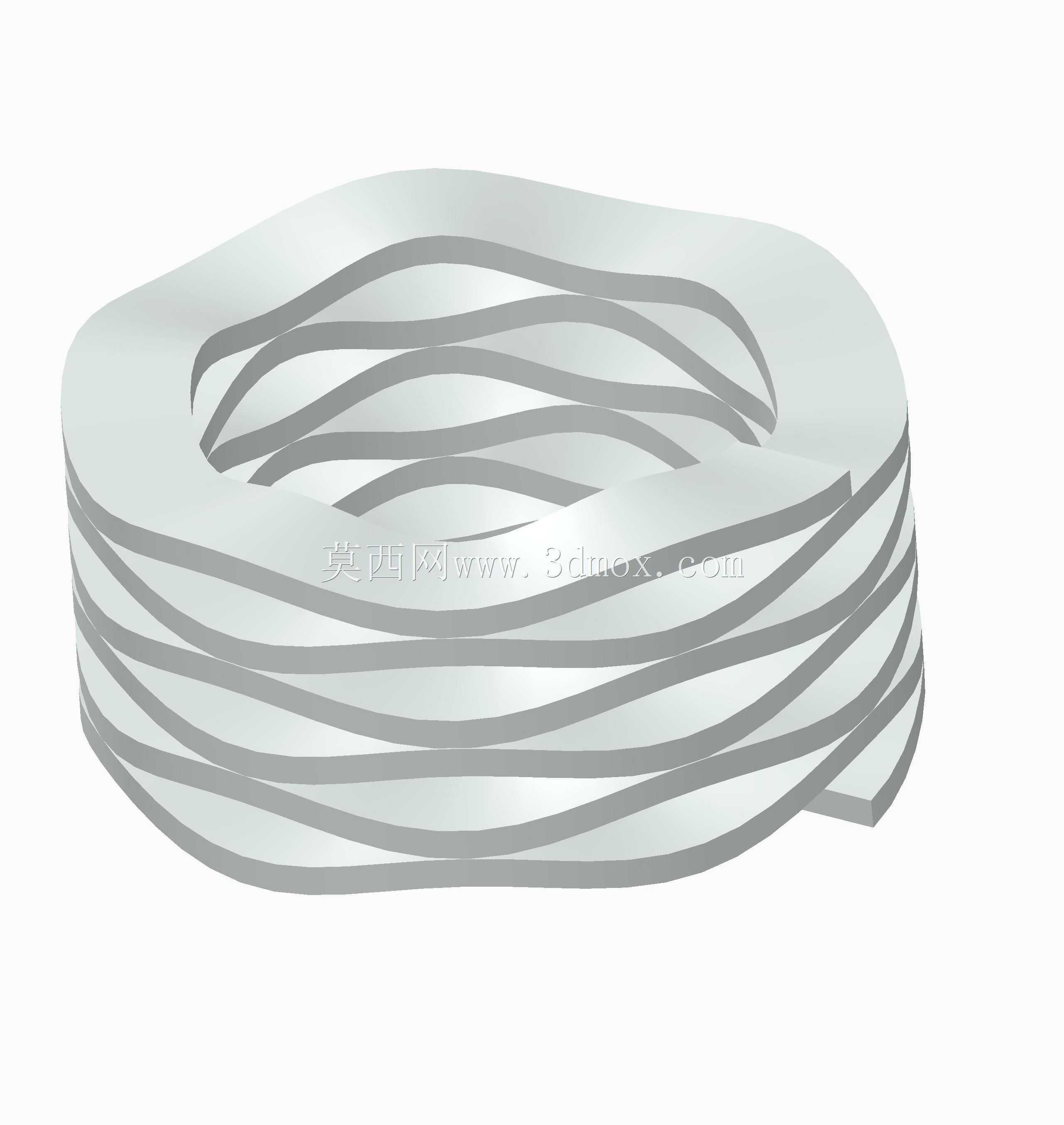

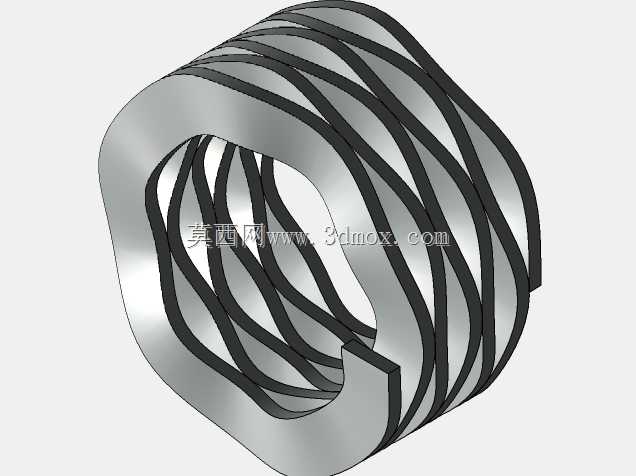

　　设计这款垫圈的三维结构时，首先要确定单层波形的波数，常规小尺寸规格多采用三波或四波构型：波数越少，相同压缩量下的弹性刚度越低，适配需要软缓冲、大补偿量的场景，比如轻工设备的塑料壳体连接位置，避免硬压紧导致壳体开裂；波数越多，垫圈的承载能力越强，刚度曲线越平缓，在重载轴承限位、工程机械液压阀组的装配位置，即使轴向载荷出现小幅波动，垫圈的弹力变化也很小，能持续保持端面贴合。多层叠合的结构设计里，相邻两层波形的相位需要错开半个波距，让上层的波谷恰好落在下层的波峰位置，这样叠合后受力时各层的变形同步，不会出现层间错位、局部应力集中的问题；如果是用于需要防松的螺纹连接场景，还可以在最上层与最下层的端面增加细微的径向防滑齿纹，齿纹方向背离螺纹旋松的方向，进一步抵消振动带来的螺纹回转趋势。

　　从功能特性的实际表现来看，这类多波形垫圈的轴向占用空间远小于同载荷的圆柱螺旋弹簧，在很多端盖与轴承外圈之间的狭窄腔体内，根本没有足够空间布置弹簧，波形垫圈可以直接套装在轴颈上，嵌入端盖的沉槽内，装配时不需要额外的定位工装，工人将垫片放入沉孔后再扣合端盖即可，大幅提升装配效率。在热胀冷缩比较明显的工况里，比如工作时温升达到几十摄氏度的泵轴、电机输出轴位置，轴系受热后会产生微量轴向伸长，普通刚性垫片会把这部分变形直接转化为额外轴向力，轻则导致轴承预紧过载、温升异常，重则顶坏轴承滚道；而波形垫圈可以通过自身的波形压缩变形吸收这部分伸长量，当设备停机冷却、轴长收缩时，垫圈的回弹力又能自动补偿出现的间隙，始终让轴承外圈保持合适的预紧状态，不会出现轴向窜动。

　　建模过程中需要特别注意波形过渡区域的圆角处理，波峰与波谷的弯折位置不能做成尖锐直角，否则冲压成型时材料会在弯折处出现应力集中，反复受压后容易产生疲劳裂纹。每一层板材的厚度根据载荷等级选择，轻载场景选用0.2到0.5毫米的薄带材，重载场景可以选用0.8到1.5毫米的厚板材，多层叠合后的总载荷是单层垫圈载荷的数倍，同时还能保留单层垫片变形柔和的特性。在非机械类的装配场景里，比如电气柜体的门板缓冲、电子设备的PCB板支撑，这种垫圈也能起到隔振作用，吸收外部冲击振动，避免精密元器件受震损坏，适配的应用场景覆盖了从通用机械装配到轻工电子设备的多个领域。
