交错嵌套式无尽立方体镂空框架结构

　　这套交错嵌套的立方体镂空框架，在非标工装展示、机械原理教具、空间机构验证场景中有着很特殊的使用价值。很多刚接触空间连杆机构的设计人员，很难仅凭二维工程图理解多构件空间交错、互不干涉的装配关系，这类等边长方管弯折成型的嵌套框架，刚好可以把三维空间里的位置避让逻辑直观呈现出来，不需要额外剖切就能看清每一根框条的走向和层叠关系。

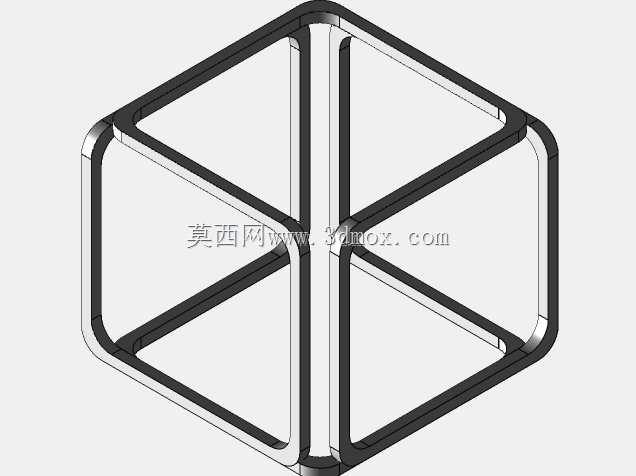

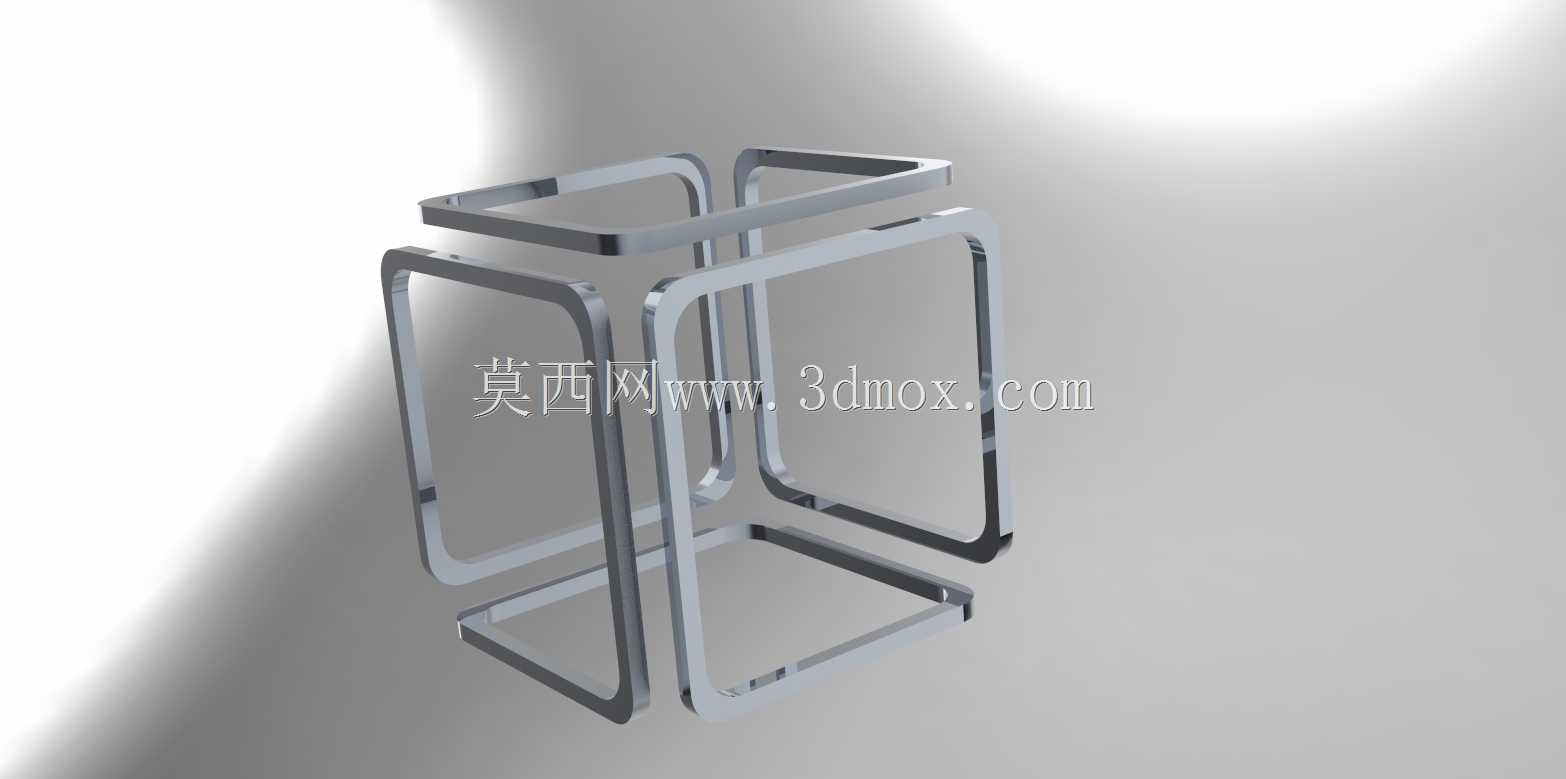

　　从实际装配边界来看，整套构件由三根完全等尺寸的U型弯折方管框架组成，每根U型框的外轮廓边长统一，单根构件的截面为等壁厚方形管材，弯折处做了等半径圆角过渡，没有尖锐的焊接棱角。三根构件分别沿着X、Y、Z三个正交轴向穿插嵌套，最终组合成一个外轮廓接近正立方体的整体结构，所有构件之间预留了均匀的活动间隙，既不会在静置展示时出现磕碰剐蹭，也能在作为空间运动演示件时，顺着嵌套轨迹产生相对滑移，直观展示三轴方向的空间运动自由度。

　　设计这套结构的时候，最先要敲定的不是单根构件的外形，而是三个构件的空间干涉校验。很多新手在建模时容易先把单根U型框画完再直接装配，最后往往会发现框条在立方体中心区域出现实体重叠，根本无法完成装配。正确的建模思路是先在装配环境里搭建整体立方体的基准空间，先画出三个正交方向的中心基准面，把每根U型框的两条平行边的中心轨迹分别对齐对应轴向的基准平面，再根据方管的截面边长反推每根框条的偏移距离：要让相邻两个方向的框条侧面刚好保留0.5到1毫米的均匀间隙，框条的中心距就要等于方管截面边长加上单侧间隙值，从根源上避免实体干涉。

　　弯折段的圆角处理也不是随意设定的，圆角半径必须和方管的折弯工艺匹配，如果采用管材折弯成型，内圆角半径不能小于管材截面的边长，否则折弯处会出现管壁起皱、外侧壁厚拉薄超差的问题；如果是采用板材焊接拼接的方式制作，弯折处的内角要预留出焊接焊脚的空间，外层的圆角可以做抛光处理，既提升外观质感，也避免演示操作时划伤操作人员。

　　在实际使用场景里，这套结构常被放在机械展厅的机构展示区，作为空间几何与装配公差的演示教具：参观者可以手动拨动三个嵌套的框体，观察三个正交构件如何在有限的立方空间内互不阻碍地完成相对运动，直观理解三维装配里的位置公差、间隙设计的重要性。也有部分工装设计人员会把这个结构的嵌套逻辑复用在多轴伸缩防护装置上，比如三轴联动的设备防护套，参考这种三向交错嵌套的布局，可以在极小的伸缩空间里实现三个方向的同步防护，不需要额外设置复杂的导向滑槽，依靠框体自身的嵌套配合就能完成导向。

　　从安装适配的角度来说，整套框架的外轮廓为规整立方体，六个外端面都可以作为安装基准面，底部可以直接搭配适配的支撑底座固定在展示台或者设备台面上，不需要额外设计复杂的连接法兰。如果作为运动演示件，还可以在三根U型框的外端分别连接小型驱动缸的输出端，就能直观演示三坐标运动的叠加效果，每个构件的运动行程刚好对应立方体的边长范围，不会出现脱出嵌套的问题。设计时还要注意所有框条的端面都做封口处理，避免管材内部进入杂物，长期展示或者使用时也能避免管壁内侧积灰锈蚀，后期维护只需要定期在框条的接触面上涂抹少量润滑脂，就能保证相对滑动顺畅，没有卡滞。整个结构没有多余的零散零件，三个构件即可组成完整功能体，加工难度低，装配逻辑清晰，不管是作为3D打印的验证样件，还是采用金属管材弯折制作实物，都能快速落地实现。
