SOP16贴片移位寄存器芯片封装结构

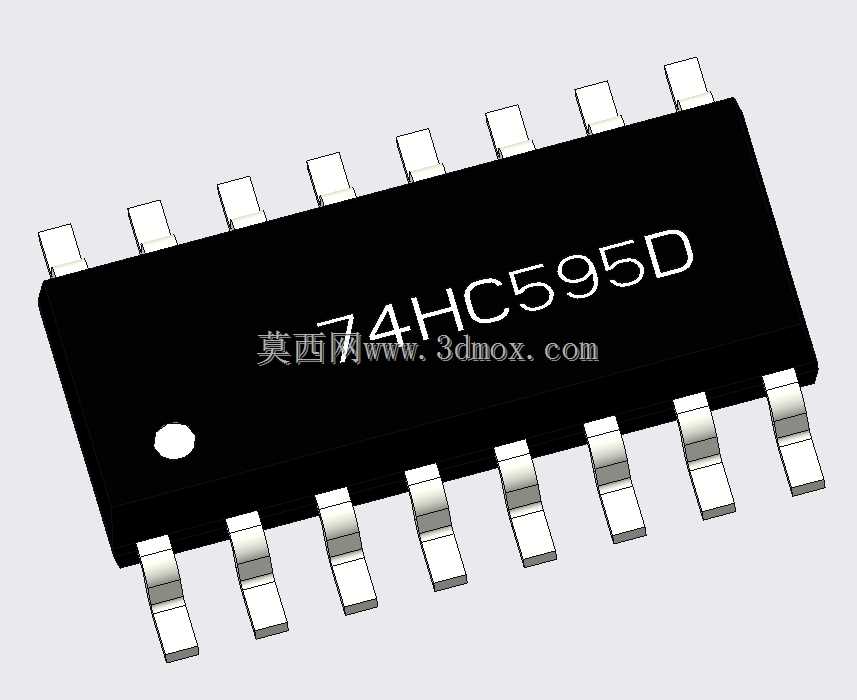

　　在做控制板堆叠设计时，最先卡住装配的往往不是主控算力，而是这类小封装逻辑器件的占位与引脚干涉。74HC595D采用SOP-16表面贴装封装，本体为黑色矩形塑封体，两侧各引出8只鸥翼形引脚，合计16脚，引脚沿封装长边对称排布，末端向外弯折形成贴装焊接面。这类串入并出移位寄存器在工业IO扩展板、LED点阵驱动、数码管动态扫描、小型自动化设备状态指示阵列里使用频率很高，主控只需三根串行线即可级联扩展多路输出，能显著减少主控IO占用，也让板内走线从并行总线收拢为串行链路。

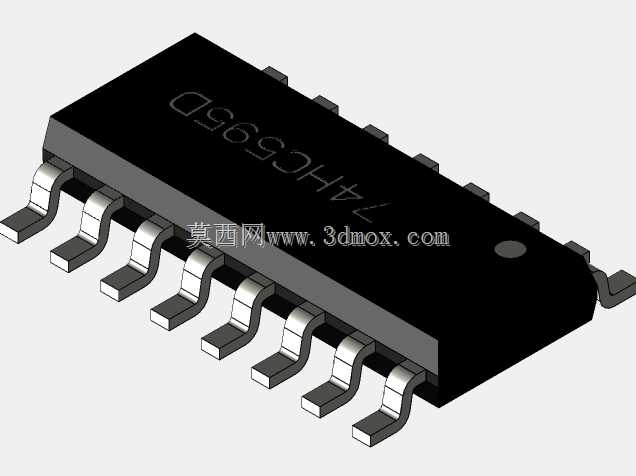

　　建模时不能只画一个黑盒子，引脚的弯折弧度、脚距、 stand-off 高度、本体端部的圆形定位标记都要还原。SOP-16的标准脚距为1.27mm，相邻引脚中心距一致，两排引脚之间的成型跨度决定了PCB焊盘间距；塑封本体底部与PCB表面之间留有微小间隙，鸥翼脚的水平段贴在焊盘上，回流焊时锡膏沿引脚弯脚爬升形成可靠焊点。若三维模型把引脚做成直插式或忽略底部间隙，结构评审时会误判壳体与板件间隙，热仿真也会错误估计塑封体到板面的空气层厚度。

　　从设备用途看，这颗芯片承担串行数据转并行输出的功能：移位寄存器在时钟上升沿逐位锁存串行数据，后续锁存器把8位数据同步送到输出端，配合输出使能脚可控制高阻或驱动状态。多片级联时，前一级串行输出接后一级串行输入，时钟与锁存信号共用，一块控制板上扩展几十路指示灯或继电器驱动并不需要增加主控引脚。在机床操作面板、分拣线状态灯柱、包装机按钮指示阵列这类点位多、布线空间紧的场景里，这种扩展方式比直接拉并行线更利于连接器精简与线束整理。

　　外形与安装边界要结合整机布局考虑。芯片本体长度方向沿两排引脚延伸，布置时要在封装两端留出维修与目视检查空间，端部圆点对应1脚方向，PCB丝印框必须与之一致，避免贴片厂反向贴装。引脚外侧到本体侧面的伸出量决定了相邻元件的安全间距，若旁边放置0805电阻或电解电容，需按回流焊工艺保留足够间隙，防止桥连与元件立碑。塑封体顶面到外壳内壁的距离要计入板上最高器件，在薄壳手持终端或紧凑接线盒里，这个黑色本体往往就是板顶面的高度基准之一。

　　设计思路上，先按 datasheet 建立塑封体本体，再以单侧引脚为单元做成型特征：从塑封侧面引出的直段、向下弯折的弧形过渡、水平贴装段以及末端轻微上翘的脚尖，各段长度与角度共同决定共面度。阵列8只引脚后镜像到另一侧，保证16脚相对封装中心线对称。定位圆点放在1脚附近的本体角部，表面丝印字符74HC595D居中布置，既还原实物标识，也便于在装配体里快速识别器件方向。

　　干涉检查时重点看三处：一是引脚水平段与PCB焊盘是否完全贴合，不能出现悬空或插入板体；二是塑封体底部与板面间隙是否符合贴片工艺，间隙过大焊点受力不良，过小则清洗与助焊剂挥发空间不足；三是芯片周边去耦电容、排针、连接器的高度是否与外壳冲突。在自动化设备控制柜里，板子往往竖直安装，芯片长边方向最好与板边或加强筋平行，减少振动下引脚根部疲劳；在需要灌胶或涂覆三防漆的场合，模型里还要预留连接器与拨码开关的操作区，不能让高大元件遮挡这颗SOP器件的检修视线。

　　从选型协同角度，结构工程师拿到这个封装模型后，可直接把它放进PCB装配体，与接线端子、继电器、导轨插座一起做空间校核；电气工程师则依据引脚位置核对扇出走线，确认串行时钟、锁存、数据三条线能否短距离连到主控。封装外形准确，才能让焊盘库、钢网开口与结构占位三者一致，避免样机阶段出现芯片贴歪、外壳压顶、引脚与 neighboring 元件打火这类本可在三维阶段排除的问题。
