一字柄手动螺丝刀三维结构造型

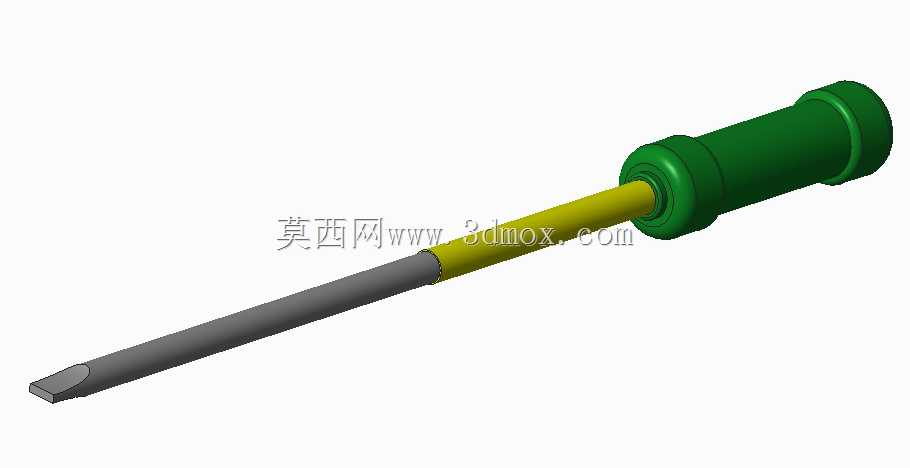

　　该模型呈现的是一把典型一字槽手动螺丝刀的完整三维结构，整体由握持手柄、过渡连接段、金属杆身和一字批头四部分组成。螺丝刀在机械装配、设备维修、工装调试、产线维护、模具拆装以及日常五金作业中使用频率很高，主要用于对一字槽螺钉施加可控扭矩，完成螺纹件的拧紧与松退。与电动旋具相比，手动螺丝刀不依赖气源或电源，操作反馈直接，适合小空间、低扭矩、精细对位以及对预紧力敏感的装配场景。

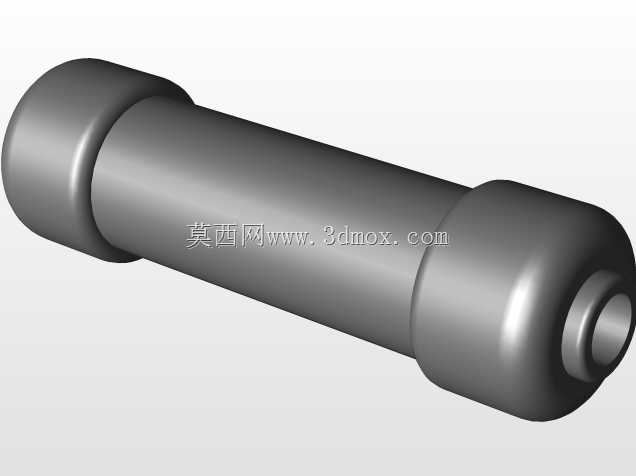

　　从结构布局看，模型手柄采用较粗的圆柱握持形态，尾部设置端盖式限位结构，中部靠近杆身处有环形加强与过渡台阶。这种外形并非单纯为了视觉效果，而是兼顾手掌握持面积、扭转受力传递和防脱需求。较粗的手柄能够增加力臂，在相同手力下提高输出扭矩；环形台阶可在手指推送和旋转时形成定位边界，减少工具在掌心打滑；尾端略放大的轮廓也能防止向后施力时滑脱。手柄与金属杆之间通过同轴连接段过渡，连接处直径收放明确，便于在建模时表达装配关系，也符合实际产品中批杆嵌入手柄、注塑包胶或压接固定的常见工艺。

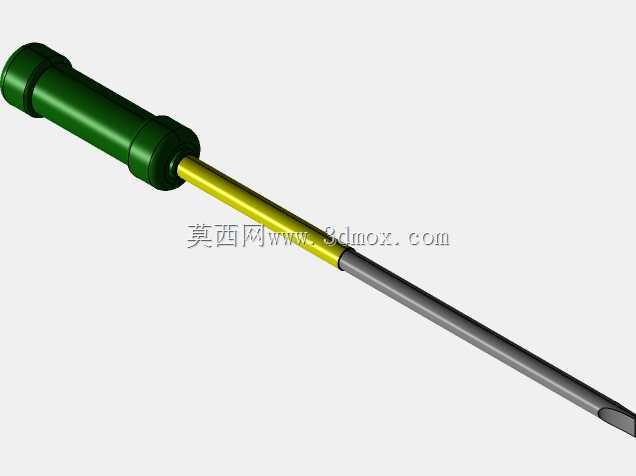

　　杆身部分采用细长同轴结构，前段为工作金属杆，后段以不同颜色区分过渡区域，清晰展示了从手柄到批头的力流路径。螺丝刀工作时，操作者在手柄处施加周向扭矩，杆身将扭矩传递至端部批头，同时沿螺钉轴线方向施加一定压紧力，防止批头从螺钉槽内脱出。细长杆的设计有利于伸入深孔、壳体凹槽或狭窄装配位，但杆径与长度需要在刚度、可达性和重量之间平衡。若杆身过长而直径过小，扭转弹性变形会增大，批头对位手感变差；若杆身过粗，则难以进入紧凑空间。该模型的比例体现了通用螺丝刀常见的折中思路：手柄提供握持与扭矩输入，杆身保证伸入距离，批头负责与螺钉槽稳定啮合。

　　端部为一字扁平批头，端头宽度与厚度形成与螺钉槽配合的工作截面。一字批头的关键不在外形尖锐，而在端部平面与螺钉槽侧壁的贴合程度。实际使用中，批头过厚会无法进入槽口，过薄则容易在受力时翻转或损伤槽口；宽度过窄会集中压伤槽底，宽度过大则不能完全落槽。模型中将批头做成扁平直端，并与杆身保持同轴，便于设计者进一步校核批头宽度、厚度、过渡圆角以及槽口配合关系。端部附近的杆身到扁头过渡应避免急剧截面突变，因为拧紧时该区域承受扭转和弯曲复合载荷，合理的过渡轮廓能够降低应力集中。

　　在三维建模处理上，该作品适合采用回转体基础特征加端部切削特征的方式完成。手柄、尾盖、连接环和圆杆均可由旋转特征建立，保证同轴度和外观连续性；批头扁平部分可通过拉伸切除或双面切削形成，再对边缘进行倒角与圆角处理。装配结构表达时，应重点控制手柄内孔与批杆外径的配合边界、杆身伸出长度、批头中心线与手柄轴线的重合度。若用于产品结构设计，还可继续拆分为手柄、批杆、嵌件或尾盖等零件，补充材料、硬度、表面处理和批头公差信息。

　　从安装与使用边界看，螺丝刀本身不属于固定安装设备，但其外部尺寸决定了作业可达范围。手柄外径影响小空间内手部回转余量，杆身长度决定螺钉相对操作者的深度距离，批头尺寸决定可适配的一字螺钉规格。在设备维修场景中，选型时不仅要关注批头型号，还要核对手柄是否会与周边壳体、管路、线束或钣金边缘干涉；在深腔装配中，杆身长度不足会导致批头无法到位，过长则可能使端部摆动量增大。对于工装工位设计，螺丝刀的握持直径和整体长度也会影响操作者手腕姿态、工具收纳位置以及线旁挂置方式。

　　功能特性方面，该结构强调手动扭矩传递、轴向压紧和批头定位三项核心作用。手柄表面若在实际产品中增加防滑纹理，可提高油污环境下的握持稳定性；批头若采用高强度合金钢并进行热处理，则能提高耐磨和抗扭能力；杆身与手柄连接部位需要具备足够抗拔出强度，避免强力拆卸时批杆松动。模型虽然以外观结构展示为主，但各段直径变化、同轴关系和端部工作形态已经能够支持后续进行机构演示、工具布局检查、维修手册配图以及装配工位可视化。

　　在常见应用中，这类螺丝刀多用于仪表壳体、薄板钣金、电气接线端子、小型机械夹具、家居五金以及教学实训中的一字螺钉操作。它的设计思路并不追求复杂机构，而是通过简洁可靠的长轴传力结构，把人手的旋转动作稳定转换为螺钉所需的扭矩。工程人员在参考此类模型时，应重点把握手柄人机尺寸、杆身长径比、批头配合截面和连接段强度，而不是仅关注外观颜色。通过对这些结构边界的细化，可以进一步形成可用于加工、装配指导或虚拟维修展示的完整工具模型。
