气枪用十孔多边形储料弹夹结构设计

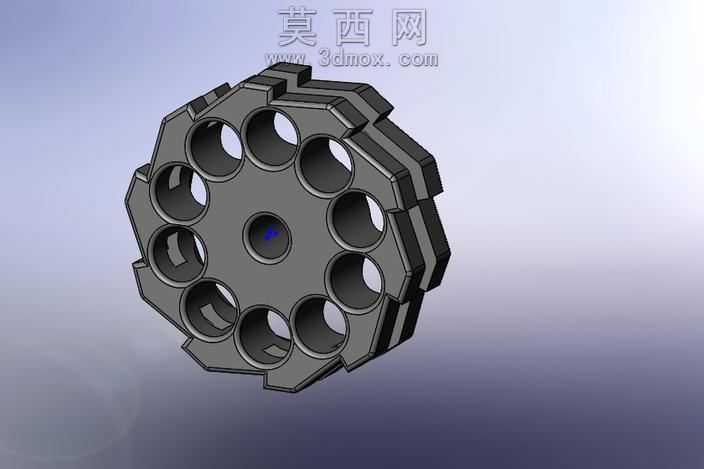

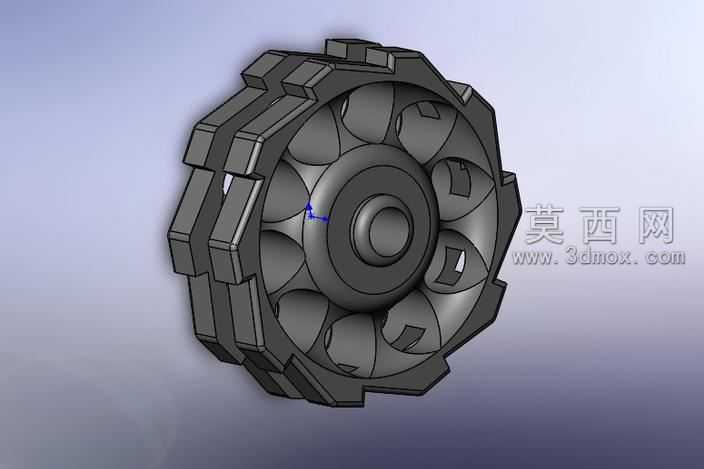

本作品为气枪配套的十孔储料弹夹，整体采用正多边形轮盘式结构设计，建模阶段以SolidWorks为核心工具完成全参数化特征构建，首先绘制中心定位基准轴与端面基准面，通过草图绘制出弹夹外轮廓的正多边形切边造型，再以环形阵列方式完成十个储料孔的等距排布，每个储料孔的孔径、孔深均按照对应气枪弹丸的尺寸参数做公差适配，保证弹丸放置后无松动、无卡滞。中心位置设计有带定位卡槽的轴孔，用于与气枪的供料转轴配合，实现弹夹的步进式转动供弹，轴孔内部做了倒角处理，降低装配时的对位难度。弹夹的外轮廓并非规则正多边形，每个边都做了阶梯式的凹凸卡位结构，该结构用于与气枪的止退棘爪配合，保证每次转动后弹夹都能精准停位，让储料孔与供弹通道精准对齐，避免出现供弹错位的问题。建模过程中对所有棱边都做了圆角过渡处理，既消除了锐边带来的安全隐患，也提升了零件注塑成型时的脱模流畅度，减少应力集中点。材质设定上选用高强度工程塑料作为模拟材质，渲染阶段调整材质的哑光黑塑料质感，添加细微的颗粒纹理模拟实际注塑件的表面质感，打光采用侧上方45度柔光搭配底部补光，清晰呈现弹夹的立体结构、孔位排布与外轮廓卡位细节，同时通过阴影效果强化结构的层次感。设计思路上围绕气枪的连续供弹需求，摒弃传统单排供弹的结构形式，采用轮盘式环形储料布局，在有限的体积内最大化储弹容量，十个储料孔均匀分布在轮盘上，转动时的动平衡表现优异，不会因为偏重影响供弹稳定性。外轮廓的多边形切边设计一方面适配棘爪卡位的功能需求，另一方面也减少了弹夹转动时与周边结构的摩擦面积，降低转动阻力，提升供弹动作的顺滑度。每个储料孔的内壁都做了微小的脱模斜度，既方便实际生产时的模具脱模，也能让弹丸在重力作用下更顺畅地进入供弹位置，孔口位置做了圆弧导角，避免弹丸装入时被孔口锐边刮损。整体结构无多余冗余特征，所有造型都服务于储料、定位、转动供弹的核心功能，零件壁厚均匀，符合注塑成型的工艺要求，适合批量生产加工。
