三级展开式圆柱齿轮减速机结构模型

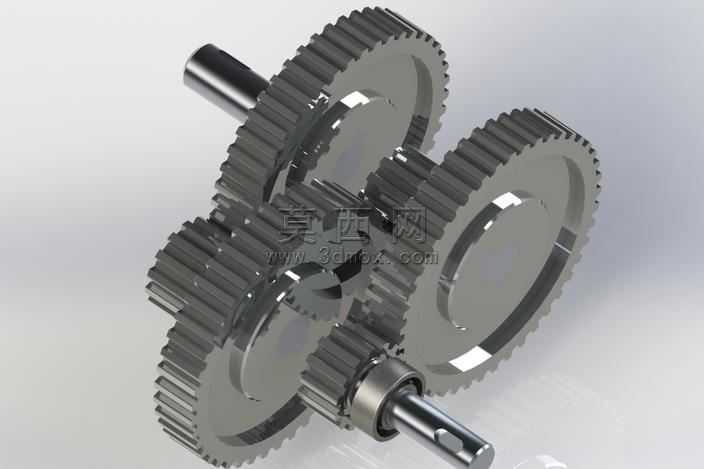

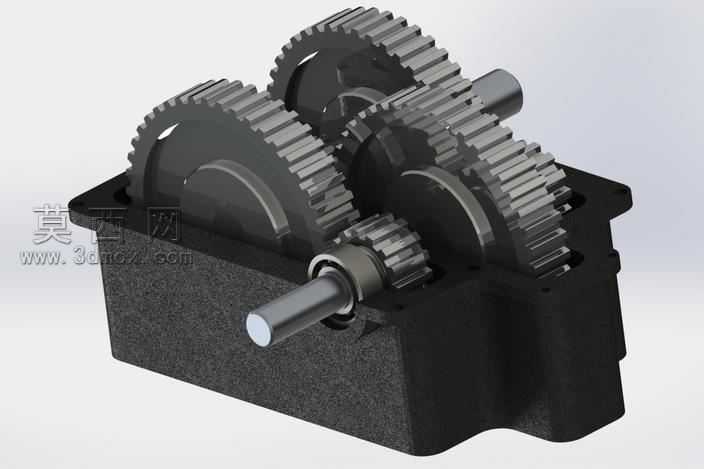

本模型为三级展开式圆柱齿轮减速机三维结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，对减速机的各个组成部件进行了1:1等比例还原，完整呈现了三级展开式圆柱齿轮减速机的内部传动结构与外部箱体形态。模型构建过程中，首先依据齿轮传动设计参数完成各级传动齿轮的参数化建模，精准还原了直齿圆柱齿轮的齿廓曲线、轮齿厚度、轮毂结构以及轴孔配合尺寸，确保各级齿轮的传动比匹配准确，啮合关系符合机械传动设计要求。针对输入轴、中间传动轴、输出轴的建模，严格还原了轴段的阶梯结构、键槽位置、轴承安装位的尺寸精度，还原了轴上零件的轴向定位与周向固定结构，清晰呈现了轴系部件的装配逻辑。箱体部分采用分体式结构建模，还原了铸造箱体的壁厚、加强筋结构、轴承座安装孔、箱盖与箱座的连接法兰定位结构、油沟与放油孔的位置设计，还原了箱体的加工工艺特征。模型装配过程中严格按照实际装配顺序完成组件配合，添加了符合实际运动逻辑的配合约束，可直观展示动力从输入轴传入，经过三级齿轮副逐级减速增扭后从输出轴传出的完整传动路径。渲染阶段针对不同部件赋予了对应材质，齿轮与传动轴采用调质钢材材质，呈现金属哑光质感，箱体采用铸铁材质还原铸造表面的粗糙质感，轴承部件还原了滚动体与内外圈的金属光泽，整体渲染效果清晰区分不同功能部件，直观展现减速机的结构层次。设计思路上采用展开式布置的三级传动结构，可实现较大的传动比，各级齿轮对称布置于箱体内部，确保轴承受力均匀，结构简单维护方便，适用于中等载荷的传动工况，模型完整还原了该类减速机的结构特点，可用于机械结构教学、传动方案演示、产品结构参考等场景，清晰展现了圆柱齿轮减速机的工作原理与结构组成。
