硬齿面多级齿轮减速装置三维结构

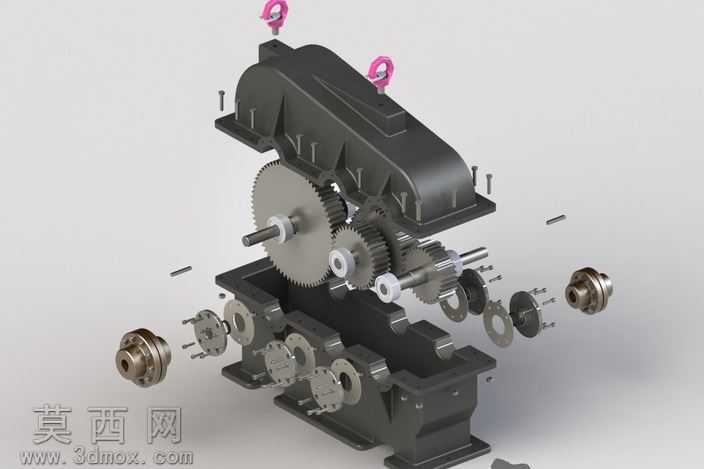

本作品为硬齿面多级齿轮减速装置的三维建模成果，整体采用剖解爆炸的呈现形式，清晰展现装置内部所有零部件的装配关系与排布逻辑。建模过程中严格遵循机械设计规范，对上下分体式铸造箱体的轮廓、加强筋结构、安装定位孔、轴承座安装位进行了精准还原，箱体表面的铸造圆角、吊装吊耳的连接结构、端盖的密封槽位都做了精细化处理，保证模型结构与实际工业产品的加工工艺要求相匹配。针对核心传动部分，建模时对各级传动齿轮的齿形参数、啮合位置、轴系的阶梯轴结构、键槽定位特征、轴承的内外圈与滚动体结构都做了参数化构建，每一级齿轮的传动比对应齿数以实际减速需求为依据设置，输入轴、中间轴、输出轴的同轴度、轴向定位尺寸都经过反复校核，确保装配逻辑符合机械传动的设计要求。在零部件细节处理上，对轴端的密封件、连接螺栓、定位销、输出端的联轴器连接结构都做了1:1的建模还原，不同功能的零部件通过材质区分呈现：箱体部分采用铸铁质感的哑光深灰材质，齿轮与传动轴采用合金钢的金属亮面材质，密封件采用橡胶类深色哑光材质，紧固件采用标准件的金属镀锌质感，渲染阶段采用柔和的工业产品布光方案，通过多角度光影突出各零部件的轮廓特征与装配层次，既能够清晰展示内部传动的啮合关系，也能直观呈现外部箱体的安装结构。设计思路上以工业场景常用的硬齿面减速机实际结构为参考，采用多级圆柱齿轮传动的布局实现大传动比的减速输出，上下剖分的箱体结构方便内部传动部件的装配与后期维护，吊耳结构满足设备吊装转运的需求，端盖密封结构保障箱体内部润滑环境的密闭性，整体模型完整还原了硬齿面减速机的全部核心结构特征，可用于机械结构教学、产品结构展示、装配工艺演示等场景。
