多级阶梯轴车削回转结构三维数模

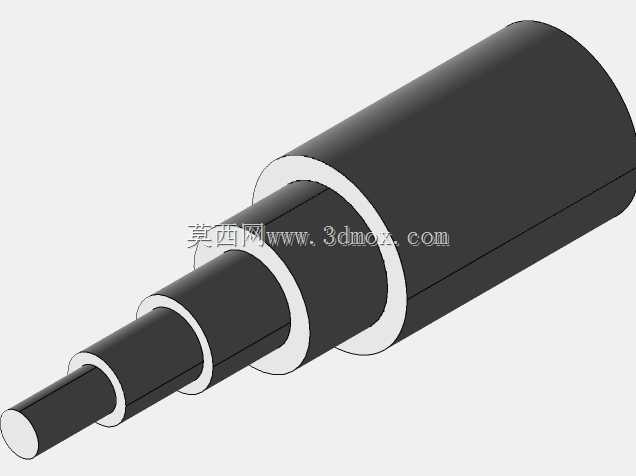

　　这套阶梯轴回转结构的建模工作，最初是从车间普通卧式车床的装夹加工场景倒推开展的，并非先画外形再补工艺。轴类零件在通用传动设备里承担扭矩传递、回转支承、零件轴向定位的核心作用，日常选型和出图时最容易忽略的不是轴的强度校核，而是各段轴颈的台阶高度、退刀空间、装配导入倒角这些和现场加工、装配直接相关的边界细节。从结构外形来看，整根轴沿轴向依次分布多段直径逐级变化的圆柱段，最左端为最小直径的外伸轴端，后续每经过一个环形轴肩，轴径抬升一个规格，最右端为直径最大的主轴身段，所有轴段保持严格同轴，相邻轴段之间的垂直轴肩端面直接作为传动件、轴承内圈、隔套的轴向定位基准。做三维建模时，首先在草图环境绘制轴的半剖轴向轮廓，把每一段的轴径、轴向长度、

　　轴肩过渡圆角、端部倒角全部约束到位，通过回转特征一次生成主体实体，后续再补充各段配合面的粗糙度标注、键槽预留位置、中心孔工艺结构。在实际设备布局里，这类阶梯轴常布置在减速箱输出端、机床主轴传动单元、输送设备辊筒支承位：细轴端一般用来安装联轴器、带轮或者锁紧螺母，中间不同直径的轴段分别配对深沟球轴承、圆锥滚子轴承的内孔，轴肩的高度差需要严格匹配轴承内圈的厚度，保证轴承压装后端面完全贴靠轴肩，不会出现轴向窜动；最粗的右端轴段可以和传动轮毂、齿轮坯做成过盈配合或者过渡配合，大直径段自身的刚性更强，能够承受齿轮啮合产生的径向弯矩。建模过程中需要重点核对安装边界：各轴段的配合公差要和装入的零件孔公差对应，轴承位通常选k6或者m6过渡配合，

　　带轮、联轴器安装位选h6或者js6间隙配合，轴肩处的过渡圆角半径必须小于配对零件孔端的倒角尺寸，否则零件装不到位；轴的轴向总长度要和箱体两侧壁的间距、端盖的压紧厚度匹配，外伸端的长度要留出联轴器装拆、扳手拧紧螺母的操作空间，不能和箱体护罩发生运动干涉。从车削加工的角度看，这种多级台阶结构一次装夹就可以完成大部分外圆车削，调头装夹时要打表找正已加工轴面，控制两端轴颈的同轴度误差；每段轴颈的直径差不能设置得过于突兀，台阶高度过大不仅浪费棒料原材料，车削时的切削余量也会陡增，还会在轴肩位置形成严重的应力集中，重载交变载荷下容易从轴肩圆角处萌生疲劳裂纹。设计阶段还要提前考虑轴上零件的周向固定：传递扭矩的轴段需要开出平键键槽，键槽的宽度、

　　深度和对应轮毂的键槽规格统一，键槽端部要留出铣刀退刀的距离；如果轴端需要锁紧，要在最外端加工出外螺纹，螺纹小径要小于相邻轴段的直径，方便零件从轴端顺利套入。三维数模里把每一段圆柱的同轴度、轴肩端面的圆跳动基准都通过建模特征体现出来，工程图投影视图里可以直接标注各形位公差，加工人员按照图纸下料、车削、热处理、磨削时，能够直接对照数模核对每一级台阶的位置，避免出现轴肩间距错误导致轴承、齿轮装夹后相互顶死的问题。这类回转轴结构没有复杂的曲面特征，核心设计逻辑全在轴向尺寸链的匹配：从轴端第一个倒角开始，每一段长度的累加都要对应装入零件的宽度、隔套厚度、轴承安装位置，整条尺寸链闭环后才能保证轴系装配完成后，回转零件没有轴向窜动、转动过程中不刮蹭箱体，长期运行下支承位磨损均匀，传动扭矩平稳传递。
