外六角全螺纹紧固螺栓三维数模

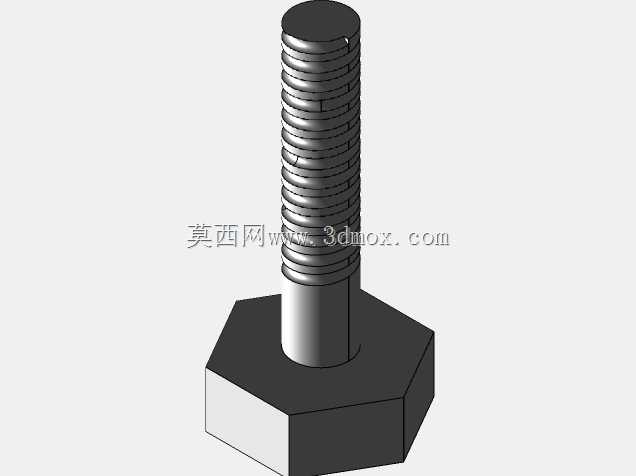

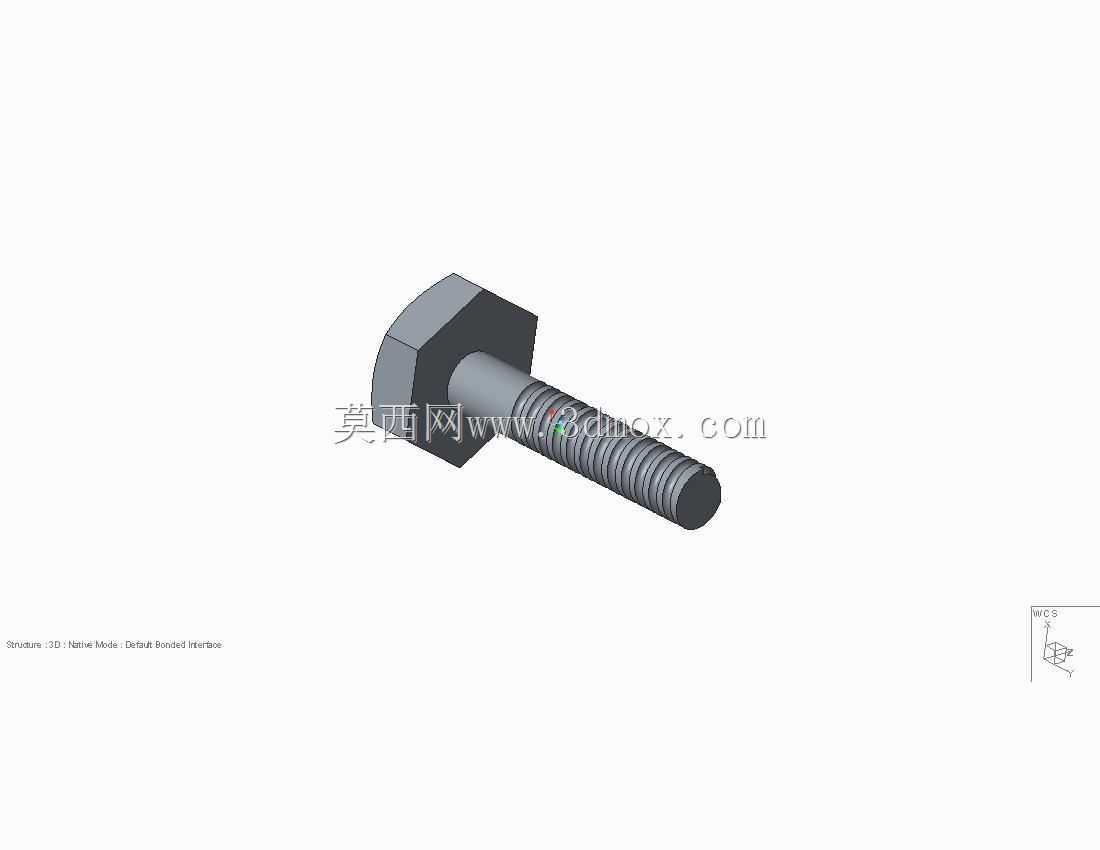

　　外六角螺栓是机械装配中使用频率最高的可拆卸紧固元件之一，这一三维数模完整还原了六角头部、螺杆过渡段以及全段外螺纹的几何形态，可直接用于设备总装干涉检查、工装夹具配套设计以及标准件库搭建。从实际工程场景看，这类紧固件广泛出现在钢结构机架拼接、减速机箱体合箱、泵阀法兰对接、输送线支架固定、机床防护罩安装以及汽车底盘附属件连接中，凡是需要通过预紧力把两个或多个被连接件夹紧、又要保留后期拆装维护可能的位置，几乎都离不开它。建模时首先要把握的是六角头的对边尺寸与对角尺寸关系，头部厚度与公称直径之间存在明确的比例约束，扳手空间的预留往往比螺栓本体尺寸更值得结构工程师关注——若周边壁板、管路或电气走线距离六角头过近，现场套筒或开口扳手将无法就位，

　　强行偏置拧紧还会造成螺柱受弯、螺纹牙型局部过载。数模中螺杆与头部交接处保留了承压支撑面，真实零件在此位置通常有圆角或镦制过渡，用来降低头部断裂风险；装配仿真时该支撑面必须与被连接件表面完全贴合，若存在斜孔、焊接变形或垫片偏置，预紧后会产生附加弯矩。螺纹段采用沿螺旋线扫掠生成的牙型结构，牙顶、牙底以及收尾段的表达兼顾了视觉还原与几何可用性，在出工程图时可据此标注公称直径、螺距与螺纹长度，在运动干涉检查中则能判断螺母旋入行程、螺纹啮合扣数是否满足承载要求。全螺纹结构的优势在于夹紧长度可调，同一根螺栓可以适应不同厚度叠层的连接板，省去按厚度选配不同螺杆长度的麻烦；但也要注意，当螺纹直接进入较软材质的光孔时，啮合牙数不足会导致滑牙，

　　设计中常通过增加钢质螺纹套、提高螺母厚度或改用细牙螺纹来改善。安装边界方面，需要同时校核轴向装入空间和径向操作空间：轴向要保证螺栓从一侧穿入后末端露出螺母2到3扣，既不能过长干涉相邻运动部件，也不能过短导致全牙型未啮合；径向则要依据六角对边尺寸留出扳手回转半径，电动定扭工具还要额外考虑枪体头部直径。在受力逻辑上，螺栓装配后承受的核心是预紧产生的拉应力，工作载荷再叠加交变拉力或横向剪切，六角头侧面则承担拧紧时的扭矩反力，因此数模在头部与螺杆同轴度、螺纹起止位置、端面垂直度上的表达，能够帮助工程师判断夹紧刚度是否均匀。进行整机布局时，这类标准件常作为阵列对象出现在法兰周向、导轨安装面和电机连接座上，统一规格有利于减少采购种类、

　　简化装配工具配置；三维环境中把螺栓、螺母、垫圈按配合关系装配到位后，可以直观检查孔位是否对中、沉孔深度是否足够、防松件是否有安放空间。对于需要做有限元分析的工况，可在该数模基础上简化螺纹牙型为圆柱面以提升网格效率，同时保留头部支撑面和螺纹啮合区的关键边界，从而获得更接近实际的应力分布结果。整体而言，这个螺栓数模不只是一个外形展示件，更是装配约束、空间校核、维修可达性分析和紧固件选型工作中的基础几何载体。
