内燃机凸轮轴精密传动结构

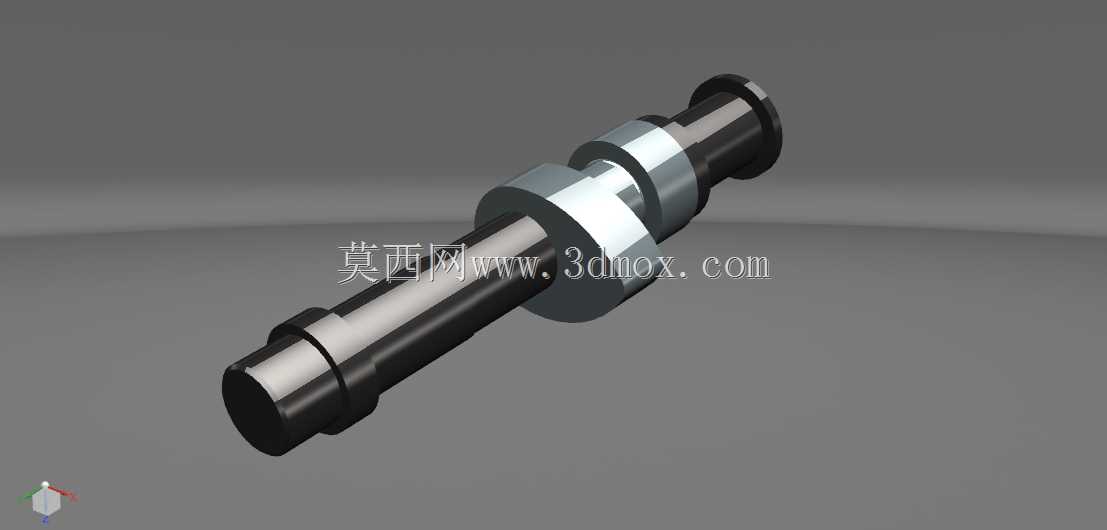

　　在往复式内燃机的配气机构中，凸轮轴承担着按照既定相位规律驱动气门启闭的核心职能，其轮廓精度直接决定了发动机的充气效率、燃烧稳定性与运转平顺性。这套轴类零件的三维结构围绕多缸机型的配气时序展开，轴体上沿轴向依次布置若干组凸轮，相邻凸轮之间保持严格的相位夹角，使各缸进气、排气动作按点火顺序错开，避免气门运动相互干涉。

　　从实际装机场景看，这类凸轮轴既可见于小排量乘用车汽油机，也广泛应用于工程机械柴油机、小型通用动力机组以及部分高压柱塞泵的驱动端。工作时，轴体由曲轴通过正时齿轮、链条或齿形带驱动，转速通常为曲轴的二分之一；凸轮型面随轴旋转，将回转运动转化为挺柱、摇臂或液力挺杆的往复直线运动，进而克服气门弹簧预紧力，精确控制气门的升程、开启持续角与叠开角。

　　结构设计上，轴身采用分段式阶梯轴布局。两端及各凸轮之间设置支承轴颈，轴颈直径与凸轮基圆半径需要统筹考虑：轴颈过细会削弱抗弯刚度，在高速交变载荷下产生挠曲，导致气门升程损失；轴颈过粗则会增加整机高度与运动质量。凸轮与轴颈之间保留圆滑过渡圆角，以降低应力集中，避免在长期交变接触应力下出现疲劳裂纹。端部通常加工有定位轴头、键槽或法兰结构，用于连接正时齿轮或联轴器，并保证装配时的相位基准。

　　建模过程中，凸轮型面是整个零件的难点。升程段轮廓并非简单圆弧，而是依据挺柱运动规律——常见如等加速等减速、简谐运动或高次多项式曲线——逐点拟合而成，缓冲段则用于控制气门落座速度，减轻冲击噪声。三维造型时需要先在平面内绘制挺柱升程表对应的理论轮廓，再根据平底挺柱或滚子挺柱的接触形式换算出实际凸轮工作廓面，最后沿轴向拉伸并与轴体合并。进、排气凸轮往往采用不同型线，进气侧更注重大升程与快速开启以提高充量系数，排气侧则兼顾扫气效率与热负荷承受能力。

　　尺寸与安装边界方面，轴的总长受缸盖或缸体轴向空间约束，各轴颈位置必须与机体上的轴承孔一一对应，同轴度公差通常控制在较严等级，以保证整轴转动灵活、无卡滞。凸轮相对于轴颈的相位角需要依据正时标记精确布置，角度偏差会直接引起气门早开晚关错位，严重时可造成活塞与气门碰撞。轴颈表面与凸轮工作表面一般要求高频淬火或采用冷硬铸铁工艺，以获得足够的硬度与耐磨性，承受挺柱高频线接触带来的赫兹应力。

　　装配关系上，凸轮轴装入机体后，轴向通过止推片或轴承盖限位，控制轴向窜动量在允许范围内；径向由滑动轴承或轴瓦支承，润滑油经由机体油道进入轴颈油槽，形成压力润滑。三维设计阶段需要同步校核凸轮与挺柱、轴承盖、正时罩壳以及缸盖螺栓之间的间隙，尤其在最大升程位置确认运动包络不与周边固定件发生干涉。对于顶置凸轮轴布置，还要考虑轴与气门室罩、火花塞或喷油器之间的空间避让。

　　从工程应用角度评估，该结构完整呈现了凸轮轴从毛坯轴体、支承轴颈到工作凸轮、端部定位的全部几何特征，既可用于配气机构运动学仿真，提取气门升程曲线、加速度曲线进行动力学分析，也可作为加工工艺编制的依据，用于数控凸轮磨床的型面编程、夹具设计以及检测样板制作。在教学与选型场景中，该模型能够帮助结构设计者直观理解相位角布置、轴颈跨距分配与润滑路径走向之间的权衡关系，为内燃机动力总成、泵阀驱动机构以及其他需要将回转运动转换为规律往复运动的装置提供成熟的轴类设计参考。
